第035例：RCC-时钟配置和MCO输出

【HAL库每天一例】系列例程从今天开始持续更新。
我们将坚持每天至少发布一个基于YS-F1Pro开发板的HAL库例程，
该系列例程将带领大家从零开始使用HAL库，后面会持续添加模块应用例程。
同样的，我们还程序发布基于HAL库的指导文档和视频教程，欢迎持续关注，并提出改进意见。
例程下载：
资料包括程序、相关说明资料以及软件使用截图
链接：http://pan.baidu.com/s/1i574oPv
密码：r3s3
（硬石YS-F1Pro开发板HAL库例程持续更新\1. 软件设计之基本裸机例程(HAL库版本)\YSF1_HAL-035. RCC-时钟配置和MCO输出）
/**
  ******************************************************************************
  *                           硬石YS-F1Pro开发板例程功能说明
  *
  *  例程名称: YSF1_HAL-035. RCC-时钟配置和MCO输出
  *
  ******************************************************************************
  * 说明：
  * 本例程配套硬石stm32开发板YS-F1Pro使用。
  *
  * 淘宝：
  * 论坛：http://www.ing10bbs.com
  * 版权归硬石嵌入式开发团队所有，请勿商用。
  ******************************************************************************
  */
【1】例程简介
STM32F103系列芯片支持正常运行的系统最大时钟频率为72MHz，当然我们可以选择更低的
时钟频率运行。芯片还有有一个MCO时钟输出引脚，可以配置输出高频率时钟，给外部模块
使用或达到同步效果。该引脚固定为PA8引脚。要求小于50MHz的频率，因为GPIO的最高频率
就是50MHz。

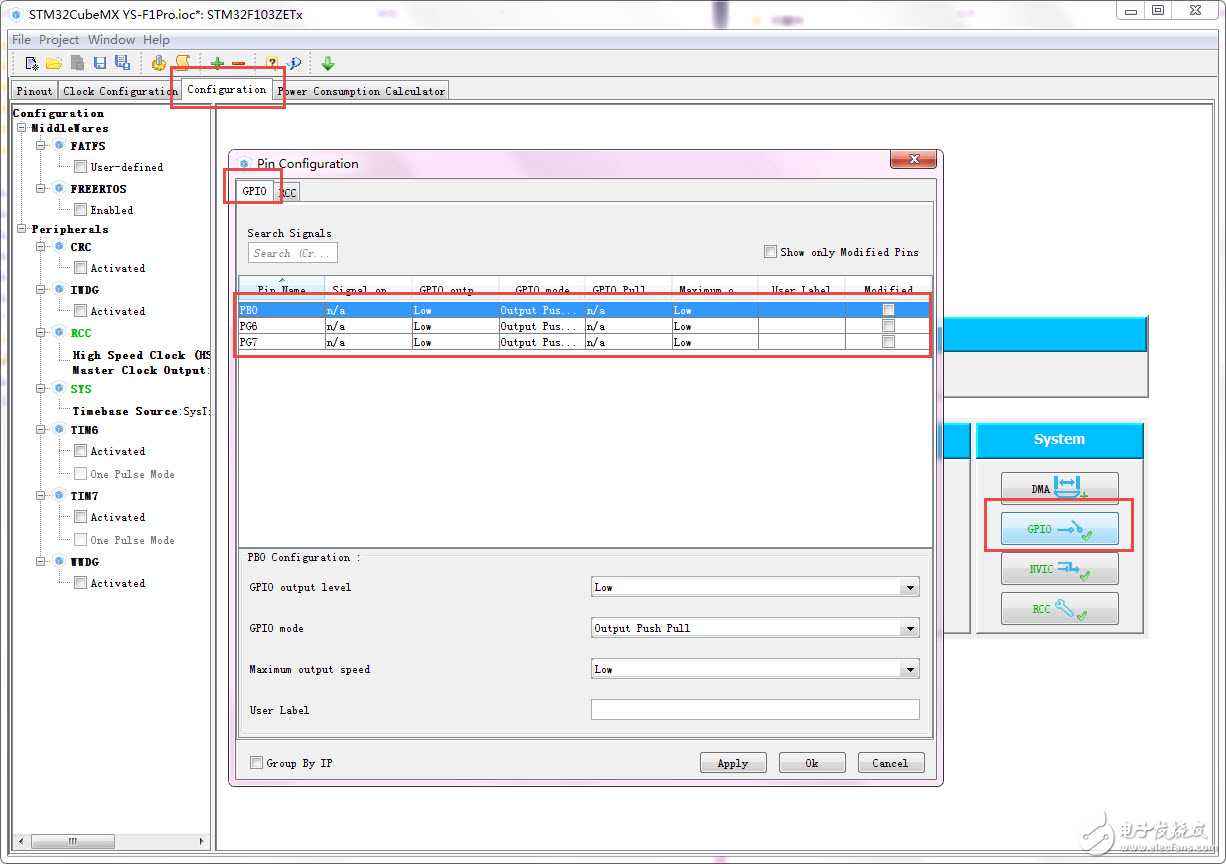

【2】跳线帽情况
******* 为保证例程正常运行，必须插入以下跳线帽 **********
丝印编号     IO端口      目标功能引脚        出厂默认设置
  JP3        PB0           LED1               已接入
  JP4        PG6           LED2               已接入
  JP5        PG7           LED3               已接入

【3】操作及现象
使用开发板配套的MINI USB线连接到开发板标示“调试串口”字样的MIMI USB接口为开发板提供
电源。下载完程序之后，LED灯不断闪烁，用示波器检测PA8引脚可以观察到输出的正弦波。

/******************* (C) COPYRIGHT 2015-2020 硬石嵌入式开发团队 *****END OF FILE****/

main.c文件内容：

1. /**

2.   ******************************************************************************

3.   * 文件名程: main.c

4.   * 作    者: 硬石嵌入式开发团队

5.   * 版    本: V1.0

6.   * 编写日期: 2015-10-04

7.   * 功    能: 待机模式

8.   ******************************************************************************

9.   * 说明：

10.   * 本例程配套硬石stm32开发板YS-F1Pro使用。

11.   *

12.   * 淘宝：

13.   * 论坛：http://www.ing10bbs.com

14.   * 版权归硬石嵌入式开发团队所有，请勿商用。

15.   ******************************************************************************

16.   */

17. /* 包含头文件 ----------------------------------------------------------------*/

18. #include "stm32f1xx_hal.h"

19. #include "led/bsp_led.h"

20.

21. /* 私有类型定义 --------------------------------------------------------------*/

22. /* 私有宏定义 ----------------------------------------------------------------*/

23. /* 私有变量 ------------------------------------------------------------------*/

24. /* 扩展变量 ------------------------------------------------------------------*/

25. /* 私有函数原形 --------------------------------------------------------------*/

26.

27. /* 函数体 --------------------------------------------------------------------*/

28. /**

29.   * 函数功能: 系统时钟配置

30.   * 输入参数: 无

31.   * 返 回 值: 无

32.   * 说    明: 无

33.   */

34. void SystemClock_Config(void)

35. {

36.   RCC_OscInitTypeDef RCC_OscInitStruct;

37.   RCC_ClkInitTypeDef RCC_ClkInitStruct;

38.

39.   RCC_OscInitStruct.OscillatorType = RCC_OSCILLATORTYPE_HSE;  // 外部晶振，8MHz

40.   RCC_OscInitStruct.HSEState = RCC_HSE_ON;

41.   RCC_OscInitStruct.HSEPredivValue = RCC_HSE_PREdiv_div1;

42.   RCC_OscInitStruct.PLL.PLLState = RCC_PLL_ON;

43.   RCC_OscInitStruct.PLL.PLLSource = RCC_PLLSOURCE_HSE;

44.   RCC_OscInitStruct.PLL.PLLMUL = RCC_PLL_MUL6;  // 6倍频，得到48MHz主时钟

45.   HAL_RCC_OscConfig(&RCC_OscInitStruct);

46.

47.   RCC_ClkInitStruct.ClockType = RCC_CLOCKTYPE_HCLK|RCC_CLOCKTYPE_SYSCLK

48.                               |RCC_CLOCKTYPE_PCLK1|RCC_CLOCKTYPE_PCLK2;

49.   RCC_ClkInitStruct.SYSCLKSource = RCC_SYSCLKSOURCE_PLLCLK;       // 系统时钟：48MHz

50.   RCC_ClkInitStruct.AHBCLKDivider = RCC_SYSCLK_div1;              // AHB时钟 ：48MHz

51.   RCC_ClkInitStruct.APB1CLKDivider = RCC_HCLK_div2;               // APB1时钟：24MHz

52.   RCC_ClkInitStruct.APB2CLKDivider = RCC_HCLK_div1;               // APB2时钟：48MHz

53.   HAL_RCC_ClockConfig(&RCC_ClkInitStruct, FLASH_LATENCY_2);

54.

55.   // 使能MCO输出，输出为PLLCLK时钟2分频:24MHz

56.   HAL_RCC_MCOConfig(RCC_MCO, RCC_MCO1SOURCE_PLLCLK, RCC_MCOdiv_1);

57.

58.   HAL_RCC_EnableCSS(); // 使能CSS功能，优先使用外部晶振，内部时钟源为备用

59.

60.          // HAL_RCC_GetHCLKFreq()/1000    1ms中断一次

61.         // HAL_RCC_GetHCLKFreq()/100000         10us中断一次

62.         // HAL_RCC_GetHCLKFreq()/1000000 1us中断一次

63.   HAL_SYSTICK_Config(HAL_RCC_GetHCLKFreq()/1000);  // 配置并启动系统滴答定时器

64.   /* 系统滴答定时器时钟源 */

65.   HAL_SYSTICK_CLKSourceConfig(SYSTICK_CLKSOURCE_HCLK);

66.   /* 系统滴答定时器中断优先级配置 */

67.   HAL_NVIC_SetPriority(SysTick_IRQn, 0, 0);

68. }

69.

70. /**

71.   * 函数功能: 主函数.

72.   * 输入参数: 无

73.   * 返 回 值: 无

74.   * 说    明: 无

75.   */

76. int main(void)

77. {

78.   GPIO_InitTypeDef GPIO_InitStruct;

79.

80.   /* 复位所有外设，初始化Flash接口和系统滴答定时器 */

81.   HAL_Init();

82.   /* 配置系统时钟 */

83.   SystemClock_Config();

84.

85.   /*Configure GPIO pin : PA8 */

86.   GPIO_InitStruct.Pin = GPIO_PIN_8;

87.   GPIO_InitStruct.Mode = GPIO_MODE_AF_PP;

88.   GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_HIGH;

89.   HAL_GPIO_Init(GPIOA, &GPIO_InitStruct);

90.

91.   /* 板载LED初始化 */

92.   LED_GPIO_Init();

93.

94.   /* 无限循环 */

95.   while (1)

96.   {

97.     LED1_TOGGLE;

98.     LED3_TOGGLE;

99.                 HAL_Delay(1000);

100.     LED2_TOGGLE;

101.   }

102. }

103. /******************* (C) COPYRIGHT 2015-2020 硬石嵌入式开发团队 *****END OF FILE****/


复制代码
