LCD1602,单片机最小系统正常,自己焊乱码

时间:10-02 整理:3721RD 点击:

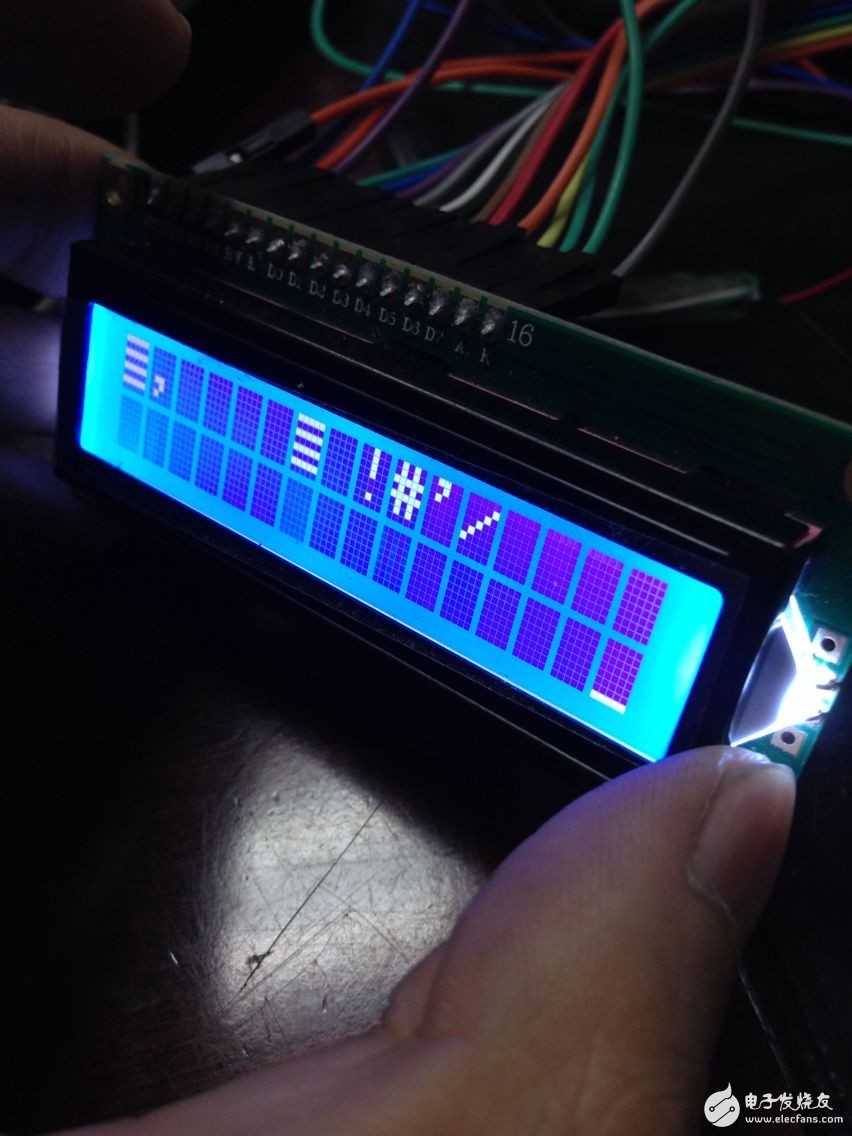

乱码和正常的显示就如图,完全搞不懂,正常情况下我只有第一排有字,他出现乱码也是第一排,而且最后光标的位置都一样,这证明指令都正确的传输进去了吧?可是为什么会这样呢?单片机是STC15F2K60S2

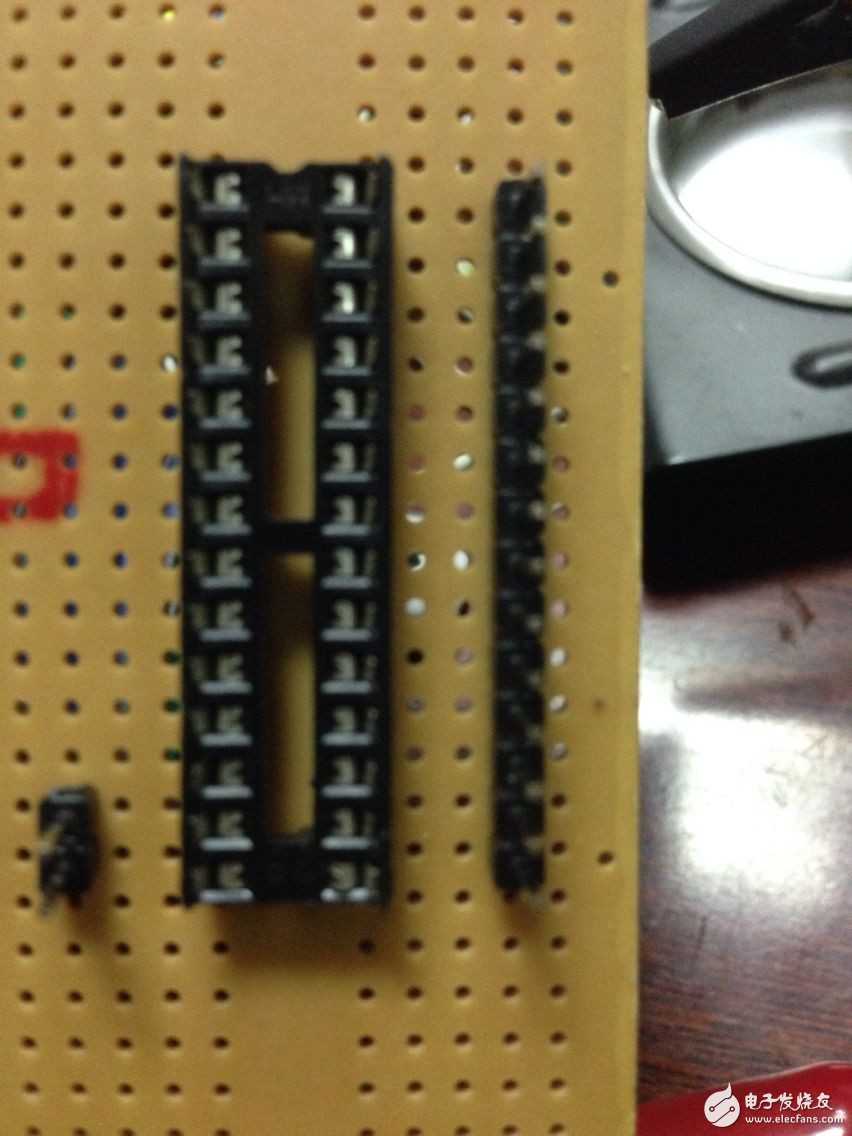

我自己焊接的板子完全是没有任何问题,而且重复焊了3个板子,都是一样的问题,说是板子,其实也就是最最简单的把我需要的IO口给引了出来而已,其余的就是在正负极之间加了一个47uf和一个0.1uf电容,当然也试过不加电容的,问题一样
2014.4.7
貌似搞定了,居然需要加上拉电阻...
但是为什么?连老式C51都不需要上拉电阻,反而STC15F需要,这不坑爹么
而且我把STC15F设置成推勉模式,LCD干脆就无法初始化了,求解原因啊

2014.4.8
最新进展是,总算知道是什么问题了.原因是STC15F系列是1T时钟,也就是说机器周期不需要乘以12,速度快了4-12倍.而我的程序中,没有严格按照时序来写,在51中没什么问题,但是STC15F速度快了就悲剧了

不过,为什么接上上拉电阻能解决这个问题呢?求指教哇







STC15F2K60S2单片机延时不对吧?应该是延时不对

不可能是软件问题啊......通一个单片机,同一个程序,只是在淘宝上买的最小系统和我自己焊的板子上出这种问题

貌似搞定了,居然需要加上拉电阻...
但是为什么?连老式C51都不需要上拉电阻,反而STC15F需要,这不坑爹么
而且我把STC15F设置成推勉模式,LCD干脆就无法初始化了,求解原因啊

如果是P0口的话肯定要上拉电阻的,

我用的是P1口
况且是STC15F单片机,早就没有上拉这么一说了

木有人说下么...我唯一能想到的就是上拉电阻加快了下降沿的速度
但是上拉电阻为什么会加快下降沿呢?

我的情况和你一样,也是在开发板上就正常,在我做的最小系统板上就乱码,我的单片机芯片是ATMEGA328P,不知上拉电阻应接在哪?不知哪个脚是P0呢?

     我也有一样的问题,也想试试上拉电阻是否有用,但不知ATMEGA328P芯片,哪个引脚是P0口,P1口,我是28脚的芯片,请问是2,3脚吗?先谢谢了!

问题已经解决,就是换了一种4线接法!
