51单片机：红外解码的程序，其中有几处不懂，求解
/*******************************************************************************
*
* 普中科技
--------------------------------------------------------------------------------
* 实 验 名 : 红外线试验
* 实验说明 : 数码管显示红外线发送过来的键值。
* 连接方式 : 见连接图
* 注 意 :
*******************************************************************************/
#include<reg51.h>
//--定义使用的IO--//
#define GPIO_DIG P0
sbit LSA = P2^2;
sbit LSB = P2^3;
sbit LSC = P2^4;
sbit IRIN = P3^2;
//--定义全局变量--//
unsigned char code DIG_CODE[17]={
0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,
0x7f,0x6f,0x77,0x7c,0x39,0x5e,0x79,0x71};
//0、1、2、3、4、5、6、7、8、9、A、b、C、d、E、F的显示码
unsigned char DisplayData[8]; //用来存放要显示的8位数的值
unsigned char IrValue[6]; //用来存放读取到的红外值
unsigned char Time;
//--声明全局函数--//
void DigDisplay(); //动态显示函数
void IrInit();
void DelayMs(unsigned int );
/*******************************************************************************
* 函数名 : main
* 函数功能 : 主函数
* 输入 : 无
* 输出 : 无
*******************************************************************************/
void main()
{
// unsigned char i;
IrInit();
while(1)
{
IrValue[4]=IrValue[2]>>4; //高位 ?什么意思?它的值是多少?
IrValue[5]=IrValue[2]&0x0f; //低位?
DisplayData[0] = 0x00;
DisplayData[1] = DIG_CODE[IrValue[4]];
DisplayData[2] = DIG_CODE[IrValue[5]];
DisplayData[3] = 0x76; //01110110
DisplayData[4] = 0x00;
DisplayData[5] = DIG_CODE[IrValue[4]];
DisplayData[6] = DIG_CODE[IrValue[5]];
DisplayData[7] = 0x76;
DigDisplay();
}
}
/*******************************************************************************
* 函数名 : DelayMs()
* 函数功能 : 延时
* 输入 : x
* 输出 : 无
*******************************************************************************/
void DelayMs(unsigned int x) //0.14ms误差 0us
{
unsigned char i;
while(x--)
{
for (i = 0; i<13; i++)
{}
}
}
/*******************************************************************************
* 函数名 : IrInit()
* 函数功能 : 初始化红外线接收
* 输入 : 无
* 输出 : 无
*******************************************************************************/
void IrInit()
{
IT0=1;//下降沿触发
EX0=1;//打开中断0允许
EA=1; //打开总中断
IRIN=1;//初始化端口
}
/*******************************************************************************
* 函数名 : ReadIr()
* 函数功能 : 读取红外数值的中断函数
* 输入 : 无
* 输出 : 无
*******************************************************************************/
void ReadIr() interrupt 0
{
unsigned char j,k;
unsigned int err;
Time=0;
DelayMs(70);
if(IRIN==0) //确认是否真的接收到正确的信号
{
err=1000; //1000*10us=10ms,超过说明接收到错误的信号
/*当两个条件都为真是循环，如果有一个条件为假的时候跳出循环，免得程序出错的时
侯，程序死在这里*/
while((IRIN==0)&&(err>0)) //等待前面9ms的低电平过去
{
DelayMs(1);
err--;
}
if(IRIN==1) //如果正确等到9ms低电平
{
err=500;
while((IRIN==1)&&(err>0)) //等待4.5ms的起始高电平过去
{
DelayMs(1);
err--;
}
for(k=0;k<4;k++) //共有4组数据
{
for(j=0;j<8;j++) //接收一组数据
{
err=60;
while((IRIN==0)&&(err>0))//等待信号前面的560us低电平过去
{
DelayMs(1);
err--;
}
err=500;
while((IRIN==1)&&(err>0)) //计算高电平的时间长度。
{
DelayMs(1);//0.14ms
Time++;
err--;
if(Time>30) //这是什么意思?
{
EX0=1;
return; //这个怎么返回?是中断结束?
}
}
IrValue[k]>>=1; //k表示第几组数据//这个数组都没有赋初值，又怎么知道它的元素是多少，怎么移位?
if(Time>=8) //如果高电平出现大于565us，那么是1
{
IrValue[k]|=0x80; //数组元素是多少都不知道，怎么进行运算?
}
Time=0; //用完时间要重新赋值
}
}
}
if(IrValue[2]！=~IrValue[3])
{
return;
}
}
}
/*******************************************************************************
* 函 数 名 : DigDisplay
* 函数功能 : 使用数码管显示
* 输 入 : 无
* 输 出 : 无
*******************************************************************************/
void DigDisplay()
{
unsigned char i;
unsigned int j;
for(i=0;i<8;i++)
{
switch(i) //位选，选择点亮的数码管，
{
case(0):
LSA=0;LSB=0;LSC=0; break;//显示第0位
case(1):
LSA=1;LSB=0;LSC=0; break;//显示第1位
case(2):
LSA=0;LSB=1;LSC=0; break;//显示第2位
case(3):
LSA=1;LSB=1;LSC=0; break;//显示第3位
case(4):
LSA=0;LSB=0;LSC=1; break;//显示第4位
case(5):
LSA=1;LSB=0;LSC=1; break;//显示第5位
case(6):
LSA=0;LSB=1;LSC=1; break;//显示第6位
case(7):
LSA=1;LSB=1;LSC=1; break;//显示第7位
}
GPIO_DIG=DisplayData;//发送段码
j=10; //扫描间隔时间设定
while(j--);
GPIO_DIG=0x00;//消隐
}
}
while((IRIN==1)&&(err>0)) //计算高电平的时间长度。
{
DelayMs(1);//0.14ms
Time++;
err--;
if(Time>30) //这是什么意思? DelayMs(1);每循环一次,time加一,这里判断Time有没超过30次,即时间有没超过30*0.14ms
{
EX0=1;
return; //这个怎么返回?是中断结束?退出一个循环,这里是while((IRIN==1)&&(err>0))
}
}
IrValue[k]>>=1; //k表示第几组数据//这个数组都没有赋初值，又怎么知道它的元素是多少，怎么移位? 不用赋初值,因为要用的是通过移位后得到的值
if(Time>=8) //如果高电平出现大于565us，那么是1
{
IrValue[k]|=0x80; //数组元素是多少都不知道，怎么进行运算?通过移位后进行或运算( | ),0x80 就是2进制 1000 000 , 或了之后第八位为1,其他7位保留来的数值
不能保证完全正确,只是自己的一些理解,希望能帮助你
}
while((IRIN==1)&&(err>0)) //计算高电平的时间长度。
{
DelayMs(1);//0.14ms
Time++;
err--;
if(Time>30) //这是什么意思? DelayMs(1);每循环一次,time加一,这里判断Time有没超过30次,即时间有没超过30*0.14ms
{
EX0=1;//为什么要写这个?
return; //这个怎么返回?是中断结束?退出一个循环,这里是while((IRIN==1)&&(err>0))
}
}
IrValue[k]>>=1; //k表示第几组数据//这个数组都没有赋初值，又怎么知道它的元素是多少，怎么移位? 不用赋初值,因为要用的是通过移位后得到的值//那它移位后是多少?
if(Time>=8) //如果高电平出现大于565us，那么是1
{
IrValue[k]|=0x80; //数组元素是多少都不知道，怎么进行运算?通过移位后进行或运算( | ),0x80 就是2进制 1000 000 , 或了之后第八位为1,其他7位保留来的数值
不能保证完全正确,只是自己的一些理解,希望能帮助你
}
while((IRIN==1)&&(err>0)) //计算高电平的时间长度。
{
DelayMs(1);//0.14ms
Time++;
err--;
if(Time>30) //这是什么意思? DelayMs(1);每循环一次,time加一,这里判断Time有没超过30次,即时间有没超过30*0.14ms
{
EX0=1;//为什么要写这个?
return; //这个怎么返回?是中断结束?退出一个循环,这里是while((IRIN==1)&&(err>0))
}
}
IrValue[k]>>=1; //k表示第几组数据//这个数组都没有赋初值，又怎么知道它的元素是多少，怎么移位? 不用赋初值,因为要用的是通过移位后得到的值//那它移位后是多少?
if(Time>=8) //如果高电平出现大于565us，那么是1
{
IrValue[k]|=0x80; //数组元素是多少都不知道，怎么进行运算?通过移位后进行或运算( | ),0x80 就是2进制 1000 000 , 或了之后第八位为1,其他7位保留来的数值
不能保证完全正确,只是自己的一些理解,希望能帮助你
}
见识了
长见识了 ，不错，支持了
数组没有赋初值，初始化为0，移位后还是0. 2楼兄弟已经解释很明白了
对这样的程序不看好，居然在中断里面延迟这么长时间，要是us级的延迟还说得过去
请问一下，一般都有什么样的红外管
不知道。
挺不错的，真好
问题解决了吗啊
嗯。解决了。谢谢。
能给我讲讲这个函数里的主函数吗，我那里不明白
void main()
{
// unsigned char i;
IrInit(); //红外线初始化。
while(1)
{
IrValue[4]=IrValue[2]>>4; //高位 //这两行就类似于十进制数据个位十位的分解。
IrValue[5]=IrValue[2]&0x0f; //低位
DisplayData[0] = 0x00; //下面就和用数码管显示一个两位数一样。
DisplayData[1] = DIG_CODE[IrValue[4]];//IrValue[]数组中的元素是二进制，作为DIG_CODE[]数组的下标时会自动转换成十进制。
DisplayData[2] = DIG_CODE[IrValue[5]];
DisplayData[3] = 0x76; //01110110
DisplayData[4] = 0x00;
DisplayData[5] = DIG_CODE[IrValue[4]];
DisplayData[6] = DIG_CODE[IrValue[5]];
DisplayData[7] = 0x76;
DigDisplay();
}
}
纯属个人理解，如有不对之处，请多多指教。
正在学习C语言这块，
- [color=Silver]需要语音元件的请联系我，(淘宝:科创达)[/color]
看看看看看看看看看看看看看看看看看看
懂了不少，在学红外这块

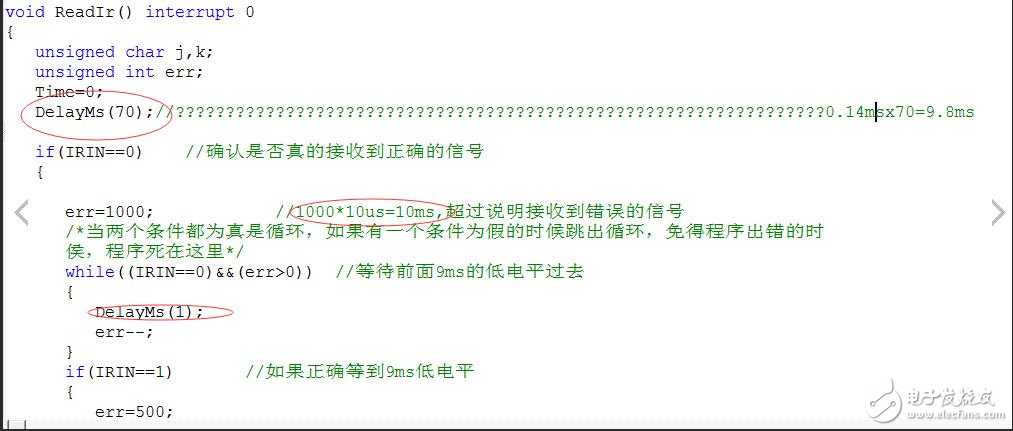

请问一下，为什么下降沿进入中断后要延时9.8ms?延时完了9.8ms后，红外线数据前的9ms低电平不是过去了吗?而且因为是9.8ms过去了，这个时候应该进行到4.5ms的高电平了吧?那么第一个if(IRIN==0)应该是不成立了啊?然后就是为什么是1000*10us=10ms?DelayMS(1);不是应该是1*0.14ms=0.14ms=140us在加上执行err--;和while语句的时间乘1000吗?小编，这里怎么理解，小弟初学单片机不是太懂
