叫你用A4纸和感光板制作电路板

时间:10-02 整理:3721RD 点击:
          国庆前夕寻思着国庆七天干啥呢?原本想和女友去旅游,结果她想回家看看,旅游泡汤了。我干啥呢?假期八天,总不能只呆在宿舍玩电脑游戏把?在游览淘宝时看到了感光板,于是有了一个用感光板制作PCB的想法:用感光板制作PCB。由于没有相机,所以就没有图片了啊 ……
         先从淘宝上找到我经常光顾的网店,查询感光板、显像剂、蚀刻剂的价格,一看还行,就买了。感光板为台湾金电子感光板(有多种型号和类别,如电木板、玻璃板、单面板、双面板;尺寸有5*7、10*15等很多种),显影剂为感光板显影剂(一包50克);蚀刻剂为蓝色环保蚀刻剂(一包190克)。
        买过感光板和显影剂、蚀刻剂。在等待宝贝邮寄的时间里面,可以先用Protel 99SE画出电路图。注意,布线尽量布在底层。要是布线布在顶层,那么焊接的时候你要对着板子哭了!大家观察一下别人做好的板子,是不是顶层为原件,底层为布线?!
画好电路图后,用虚拟打印机把底册打印出来,记住,直接打印!若你布线布在顶层了,打印时打印顶层,切记,顶层要镜像打印!做好把丝印层也打印出来,这样好安装。打印时,把过孔打印出来,这样是为了准确钻孔。
        接下来,把虚拟打印机打印出来的东西放到U盘里,带到打印店打印出来。
        这是我也接收到网购的东西了,把感光板从真空包装袋里拿出来,对比着打印好的底层或顶层图纸大小裁剪。裁剪好了以后,用纱布打磨裁剪的边缘。然后,把感光板上的一层白色的保护膜撕掉,撕掉后露出蓝色的感光层,注意!手切勿碰触感光层,否者后果自负!然后,把你打印的图纸正面,就是带有黑色字体的一面紧贴感光层。用玻璃押金,然后在其上方5——10CM处用一个台灯照射!注意!是直射!此时,开始计时,计时45分钟,也就是要曝光45分钟。因为你用是普通白纸。
      在曝光期间,我们调配显影剂和蚀刻剂。取出一包显影剂(20克),配900毫升自来水。不可多陪或少配。否者不能显像!显影剂配好后放在一边待用。取出一包蚀刻剂(190克),配800毫升水。注意不要误差太大。配好后放在一边待用。注意!蚀刻剂和显影剂不接触金属物品!
      曝光完成后,去掉白纸,把感光板放在一个合适的孰料盆里,倒入适量的显影剂,显影剂能淹没感光板。不断晃动盆子,这是你会看到有蓝色的烟雾在水里蔓延,这是没有线路部分的感光膜脱落了,没有线路的地方会露出亮晶晶的铜。等到全部显影完毕,把盆放在水龙头下面,用清水把显影剂和感光板冲洗干净,然后把感光板擦拭干,把感光板放在孰料盆里,倒入适量蚀刻剂,静止10分钟后,开始缓慢晃动盆子,直到所有裸露在外的亮晶晶的铜腐蚀干净后,倒掉 蚀刻剂,用清水冲洗干净。
        到此,感光板制作PCB已经基本制作完毕……剩下最后一步。钻孔!用微型电转,换上0.7MM的转头,因为我们打印顶层或底层的时候把过孔打印了,所以现在电路板上该钻孔的地方有一个小孔。用微型电转,对着小孔钻孔就行了。钻孔完毕,就可以按照丝印层进行安装了。

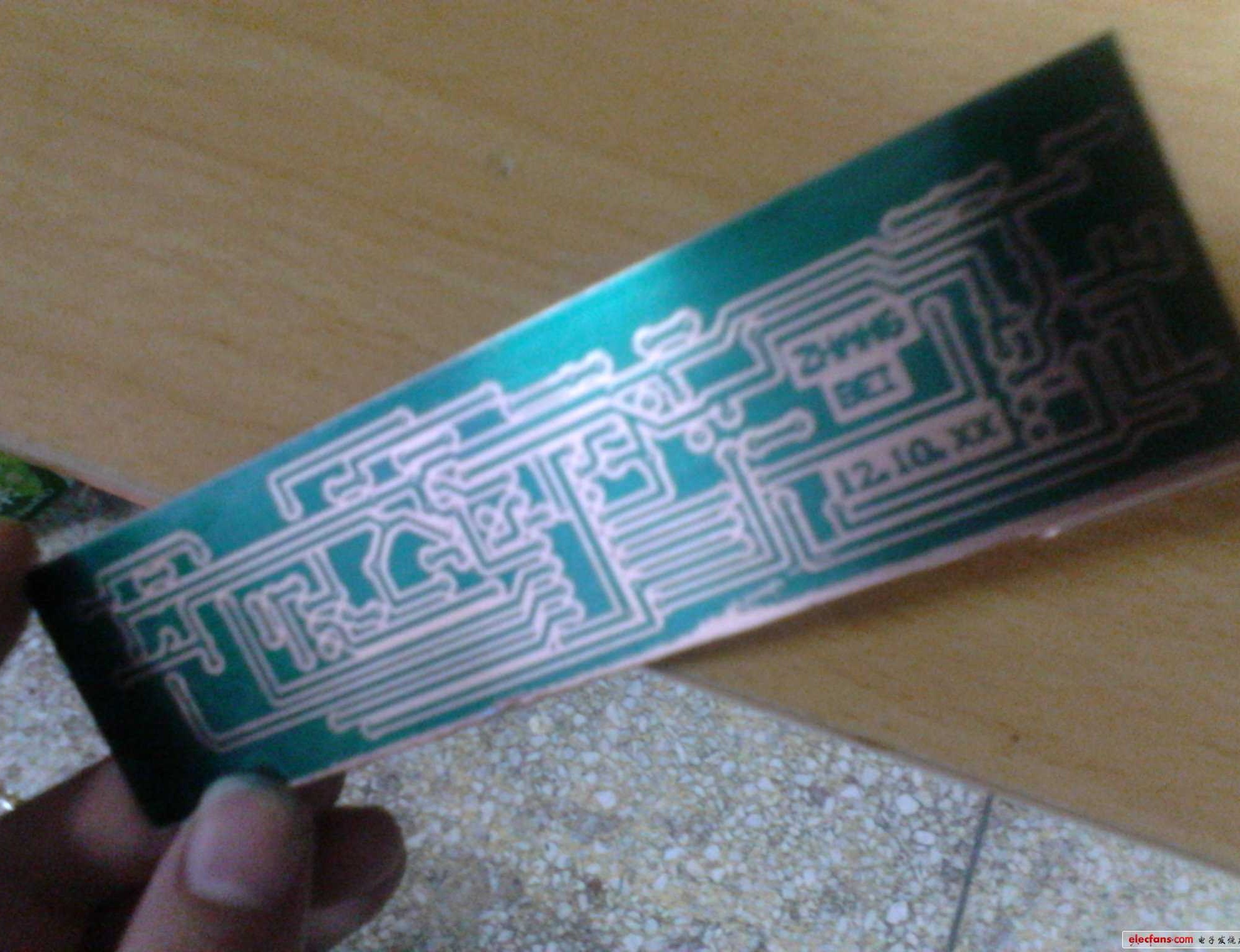

附上一张我制作时的照片,唯一一张……显影完毕后的照片……


显影完毕


有问题给我发邮件,发邮件时主题写上“感光板制作PCB”我邮箱:906754899@qq.com

要图文并茂的



顶,需要这东东

好哇
正在学习中...

回复帖子赚E币,下载东西啊!

这个个不错 等到学完单片机在来搞这个

这个太贵了,用感光膜制作便宜

如果有完整的资料就最好了。
