各位大牛，本人模电初学菜鸟，还请好心大牛讲详细点，怕听不懂。。。。
时间：10-02
整理：3721RD
点击：

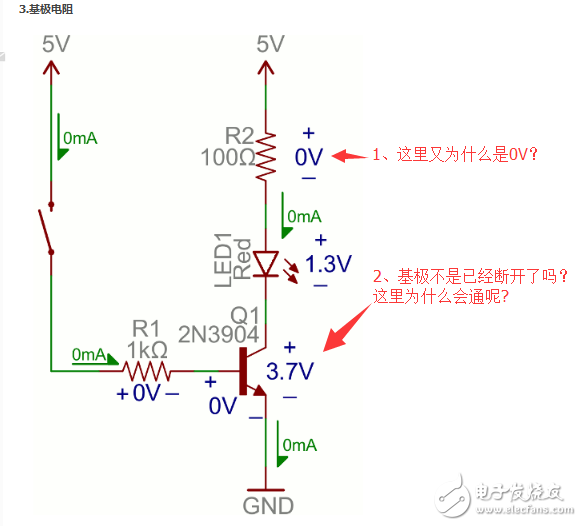

此图为三极管开关电路，没看明白。先谢各位大牛了！
1.电阻所分得的电压=I*R，由于i=0，所以电阻上没压降
2.vcc=5v加在led和三极管发射极之间，由于led自身有1.3v压降，所以加在集电极和发射极之间的电压就有3.7v。注意，仅仅是电压而已，并没有电流，因为这时候三极管处于截止区，并没有集电极电流流过
没通啊，没电流的嘛
3.7V是电压＝5V-1.3V（发光管压降）＝3.7V 没有电流
那电阻没分压吗?
对对对，谢谢！
没电流当然就没压降啰，U＝IR。当I＝0时U不存在
谢谢！学习了！
