AD中四层板的层间距

时间:10-02 整理:3721RD 点击:
四层板从上至下的顺序分为:Top signal layer,GND,Power supply,Bottom signal layer。按一般的板厚1.6cm来看,四个层间距一般2-3层间距请略小于1-2和3-4层,1-2层和3-4层间距请保持相同。但是间距一般设置多大?

层的厚度其实决定的就是信号的阻抗特性,层越近耦合信号的耦合能力就越强,信号层和耦合的厚度一般都保持在3.2mil-8mil之间,
一般的情况下,我们可以选择3.2mil,4mil 5.0mil 6.8mil等
给你一个模板


4层的模板

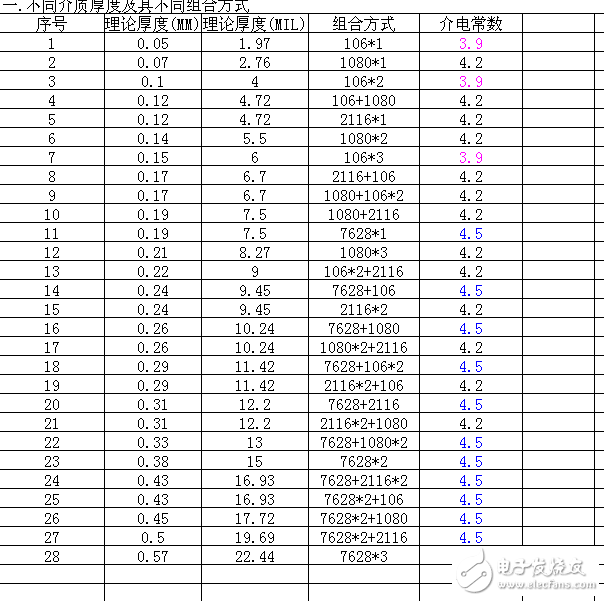

不同的PP材料可以选择的
当然,这个不是你顺便选择的,你要选择的PP世界上有才行

谢谢啊,还没有全懂
