求助大神，关于单片机，am2301，nf24l01

单片机从am2301读取温湿度，通过lcd能够正确显示，然后通过nf24l01不能接收到---单独测试24l01可以发送数据
/***************************************************************
名 称 ：AM2301温湿度监测
功 能 ：1602显示采集到的温湿度并用串口发送温湿度数据到上位机
并接受上位机的控制
****************************************************************/
//头文件
#include <reg52.h>
#include <intrins.h>
#include <stdio.h>
#include "lcd.h"
//宏定义
typedef unsigned char U8; /* 无符号8位整型变量 */
typedef signed char S8; /* 有符号8位整型变量 */
typedef unsigned int U16; /* 无符号16位整型变量 */
typedef signed int S16; /* 有符号16位整型变量 */
typedef unsigned long U32; /* 无符号32位整型变量 */
typedef signed long S32; /* 有符号32位整型变量 */
typedef float F32; /* 单精度浮点数（32位长度） */
typedef double F64; /* 双精度浮点数（64位长度） */

#define uchar unsigned char
#define uint unsigned int
//----------------IO口定义-------------------//
sbit DHT = P2^0 ; //AM2301端口定义
//----------------全局变量--------------------//
bit flagtemp;//温度正负标志位,k U8count,
bit flagsendtemp;//发送温度的标志位
U8 U8FLAG;
U8 U8temp;
U8 U8T_data_H,U8T_data_L,U8RH_data_H,U8RH_data_L,U8checkdata;
U8 U8T_data_H_temp,U8T_data_L_temp,U8RH_data_H_temp,U8RH_data_L_temp,U8checkdata_temp;//发送采集数据
U8 U8comdata;
U16 DHTData1,DHTData2;
U8 outdata[5]; //定义发送的字节数
U8 indata[5];
U8 count, count_r=0;
U8 RevData;//串口数据接收
U8 str[5];
U8 tab[6]={0x00,0x00,0x00,0x00,0x00,0x00};//存储温湿度数据
U8 code dis1[]={"Humdity: % "} ;
U8 code dis2[]={"Temper: c "} ;
//****************************************NRF24L01端口定义
sbit MISO=P1^5;
sbit MOSI=P1^1;
sbitSCK =P1^6;
sbitCE =P1^7;
sbitCSN=P1^2;
sbitIRQ=P1^0;
//***********************************发送缓冲区
uchar TxBuf[6]=
{
0x01,0x02,0x03,0x4,0x05,0x06
}; //
//*********************************************NRF24L01***********************
#define TX_ADR_WIDTH 5 // 5 uints TX address width
#define RX_ADR_WIDTH 5 // 5 uints RX address width
#define TX_PLOAD_WIDTH 6 // 20 uints TX payload
#define RX_PLOAD_WIDTH 6 // 20 uints TX payload
uint const TX_ADDRESS[TX_ADR_WIDTH]= {0x34,0x43,0x10,0x10,0x01};//本地地址
uint const RX_ADDRESS[RX_ADR_WIDTH]= {0x34,0x43,0x10,0x10,0x01};//接收地址
//***************************************NRF24L01寄存器指令
#define READ_REG 0x00 // 读寄存器指令
#define WRITE_REG 0x20 // 写寄存器指令
#define RD_RX_PLOAD 0x61 // 读取接收数据指令
#define WR_TX_PLOAD 0xA0 // 写待发数据指令
#define FLUSH_TX 0xE1 // 冲洗发送 FIFO指令
#define FLUSH_RX 0xE2 // 冲洗接收 FIFO指令
#define REUSE_TX_PL 0xE3 // 定义重复装载数据指令
#define NOP 0xFF // 保留
//*************************************SPI(nRF24L01)寄存器地址
#define CONFIG 0x00 // 配置收发状态，CRC校验模式以及收发状态响应方式
#define EN_AA 0x01 // 自动应答功能设置
#define EN_RXADDR 0x02 // 可用信道设置
#define SETUP_AW 0x03 // 收发地址宽度设置
#define SETUP_RETR 0x04 // 自动重发功能设置
#define RF_CH 0x05 // 工作频率设置
#define RF_SETUP 0x06 // 发射速率、功耗功能设置
#define STATUS 0x07 // 状态寄存器
#define OBSERVE_TX 0x08 // 发送监测功能
#define CD 0x09 // 地址检测
#define RX_ADDR_P0 0x0A // 频道0接收数据地址
#define RX_ADDR_P1 0x0B // 频道1接收数据地址
#define RX_ADDR_P2 0x0C // 频道2接收数据地址
#define RX_ADDR_P3 0x0D // 频道3接收数据地址
#define RX_ADDR_P4 0x0E // 频道4接收数据地址
#define RX_ADDR_P5 0x0F // 频道5接收数据地址
#define TX_ADDR 0x10 // 发送地址寄存器
#define RX_PW_P0 0x11 // 接收频道0接收数据长度
#define RX_PW_P1 0x12 // 接收频道0接收数据长度
#define RX_PW_P2 0x13 // 接收频道0接收数据长度
#define RX_PW_P3 0x14 // 接收频道0接收数据长度
#define RX_PW_P4 0x15 // 接收频道0接收数据长度
#define RX_PW_P5 0x16 // 接收频道0接收数据长度
#define FIFO_STATUS 0x17 // FIFO栈入栈出状态寄存器设置
//*****************************************************************************

void inerDelay_us(unsigned char n);
void init_NRF24L01(void);
uint SPI_RW(uchar byte);
uchar SPI_Read(uchar reg);
void SetRX_Mode(void);
uint SPI_RW_Reg(uchar reg, uchar value);
uint SPI_Read_Buf(uchar reg, uchar *pBuf, uchar uchars);
uint SPI_Write_Buf(uchar reg, uchar *pBuf, uchar uchars);
unsigned char nRF24L01_RxPacket(unsigned char* rx_buf);
void nRF24L01_TxPacket(unsigned char *tx_buf);
//*****************************************长延时
/*********************************************************
函数名称 : 延时子程序
功 能 : 延时
说 明 : 无
*********************************************************/
void Delay(U16 j)
{ U8 i;
for(;j>0;j--)
{
for(i=0;i<27;i++);

}
}
void Delay_10us(void)//延时10uS
{
U8 i;
i--;
i--;
i--;
i--;
i--;
i--;
}
void inerDelay_us(unsigned char n)
{
for(;n>0;n--)
_nop_();
}
uint bdata sta; //状态标志
sbitRX_DR=sta^6;
sbitTX_DS=sta^5;
sbitMAX_RT=sta^4;
/******************************************************************************
/*延时函数

//*****************************************************************************
/*NRF24L01初始化
//****************/

void init_NRF24L01(void)
{
inerDelay_us(100);
CE=0; // chip enable
CSN=1; // Spi disable
SCK=0; // Spi clock line init high
SPI_Write_Buf(WRITE_REG + TX_ADDR, TX_ADDRESS, TX_ADR_WIDTH); // 写本地地址
SPI_Write_Buf(WRITE_REG + RX_ADDR_P0, RX_ADDRESS, RX_ADR_WIDTH); // 写接收端地址
SPI_RW_Reg(WRITE_REG + EN_AA, 0x01); // 频道0自动ACK应答允许
SPI_RW_Reg(WRITE_REG + EN_RXADDR, 0x01); // 允许接收地址只有频道0，如果需要多频道可以参考Page21
SPI_RW_Reg(WRITE_REG + RF_CH, 0); // 设置信道工作为2.4GHZ，收发必须一致
SPI_RW_Reg(WRITE_REG + RX_PW_P0, RX_PLOAD_WIDTH); //设置接收数据长度，本次设置为32字节
SPI_RW_Reg(WRITE_REG + RF_SETUP, 0x07); //设置发射速率为1MHZ，发射功率为最大值0dB
SPI_RW_Reg(WRITE_REG + CONFIG, 0x0e); // IRQ收发完成中断响应，16位CRC，主发送

}
/**************
/*函数：uint SPI_RW(uint uchar)
/*功能：NRF24L01的SPI写时序
/******************/
uint SPI_RW(uint byte)
{
uint bit_ctr;
for(bit_ctr=0;bit_ctr<8;bit_ctr++) // output 8-bit
{
MOSI = (byte & 0x80); // output 'uchar', MSB to MOSI
byte = (byte << 1); // shift next bit into MSB..
SCK = 1; // Set SCK high..
byte |= MISO; // capture current MISO bit
SCK = 0; // ..then set SCK low again
}
return(byte); // return read uchar
}
/********************
/*函数：uchar SPI_Read(uchar reg)
/*功能：NRF24L01的SPI时序
/********************/
uchar SPI_Read(uchar reg)
{
uchar reg_val;
CSN = 0; // CSN low, initialize SPI communication...
SPI_RW(reg); // Select register to read from..
reg_val = SPI_RW(0); // ..then read registervalue
CSN = 1; // CSN high, terminate SPI communication
return(reg_val); // return register value
}
/*******************/
/*功能：NRF24L01读写寄存器函数
/*********************/
uint SPI_RW_Reg(uchar reg, uchar value)
{
uint status;
CSN = 0; // CSN low, init SPI transaction
status = SPI_RW(reg); // select register
SPI_RW(value); // ..and write value to it..
CSN = 1; // CSN high again
return(status); // return nRF24L01 status uchar
}
/*********************/
/*函数：uint SPI_Read_Buf(uchar reg, uchar *pBuf, uchar uchars)
/*功能: 用于读数据，reg：为寄存器地址，pBuf：为待读出数据地址，uchars：读出数据的个数
/*********************/
uint SPI_Read_Buf(uchar reg, uchar *pBuf, uchar uchars)
{
uint status,uchar_ctr;
CSN = 0; // Set CSN low, init SPI tranaction
status = SPI_RW(reg); // Select register to write to and read status uchar
for(uchar_ctr=0;uchar_ctr<uchars;uchar_ctr++)
pBuf[uchar_ctr] = SPI_RW(0); //
CSN = 1;
return(status); // return nRF24L01 status uchar
}
/**************************
/*函数：uint SPI_Write_Buf(uchar reg, uchar *pBuf, uchar uchars)
/*功能: 用于写数据：为寄存器地址，pBuf：为待写入数据地址，uchars：写入数据的个数
/**************************/
uint SPI_Write_Buf(uchar reg, uchar *pBuf, uchar uchars)
{
uint status,uchar_ctr;
CSN = 0; //SPI使能
status = SPI_RW(reg);
for(uchar_ctr=0; uchar_ctr<uchars; uchar_ctr++) //
SPI_RW(*pBuf++);
CSN = 1; //关闭SPI
return(status); //
}
/********************/
/*函数：void SetRX_Mode(void)
/*功能：数据接收配置
/**********************/
void SetRX_Mode(void)
{
CE=0;
SPI_RW_Reg(WRITE_REG + CONFIG, 0x0f); // IRQ收发完成中断响应，16位CRC，主接收
CE = 1;
inerDelay_us(130); //
}
/****************************
/*函数：void nRF24L01_TxPacket(unsigned char * tx_buf)
/*功能：发送 tx_buf中数据
/****************************/
void nRF24L01_TxPacket(unsigned char * tx_buf)
{
CE=0;//StandBy I模式
SPI_Write_Buf(WRITE_REG + RX_ADDR_P0, TX_ADDRESS, TX_ADR_WIDTH); // 装载接收端地址
SPI_Write_Buf(WR_TX_PLOAD, tx_buf, TX_PLOAD_WIDTH); // 装载数据
//SPI_RW_Reg(WRITE_REG + CONFIG, 0x0e); // IRQ收发完成中断响应，16位CRC，主发送
CE=1; //置高CE，激发数据发送
inerDelay_us(10);
}
/*********************************************************
函数名称 : 读温湿度字节函数
功 能 : 读取温湿度每个字节
说 明 : 无
*********************************************************/
void COM(void)//读字节
{
U8 i;
for(i=0;i<8;i++)
{
U8FLAG=2;
while((！DHT)&&U8FLAG++);
Delay_10us();
Delay_10us();
Delay_10us();//信号0高电平时间26us

U8temp=0;//信号1高电平时间70us
if(DHT)//判断高电平是否结束，若未结束则为1
U8temp=1;
U8FLAG=2;
while((DHT)&&U8FLAG++);
//超时则跳出for循环
if(U8FLAG==1)break;
//判断数据位是0还是1
// 如果高电平高过预定0高电平值则数据位为 1
U8comdata<<=1;
U8comdata|=U8temp; //0
}//end i
}
//--------------------------------------------------------------
//--------------------------------
//-----湿度读取子程序 ------------
//--------------------------------
//----以下变量均为全局变量--------
//----温度高8位== U8T_data_H------
//----温度低8位== U8T_data_L------
//----湿度高8位== U8RH_data_H-----
//----湿度低8位== U8RH_data_L-----
//----校验 8位 == U8checkdata-----
//----调用相关子程序如下----------
//---- Delay();, Delay_10us();,COM();
//--------------------------------
/*********************************************************
函数名称 : 温湿度读取函数
功 能 : 读取温湿度数据
说 明 : 无
*********************************************************/
void RH(void)//读取温湿度
{
//主机拉低 1-5ms
DHT=0;//I/O输出低电平1ms
Delay(5);
DHT=1;
//总线由上拉电阻拉高 主机延时40us 释放总线
Delay_10us();
Delay_10us();
Delay_10us();
Delay_10us();
//主机设为输入 判断从机响应信号
DHT=1; //是否有必要?
//判断从机是否有低电平响应信号 如不响应则跳出，响应则向下运行
if(！DHT) //T ！
{
U8FLAG=2;
//判断从机是否发出 80us 的低电平响应信号是否结束
while((！DHT)&&U8FLAG++);
U8FLAG=2;
//判断从机是否发出 80us 的高电平，如发出则进入数据接收状态
while((DHT)&&U8FLAG++);
//数据接收状态
COM();
U8RH_data_H_temp=U8comdata;
COM();
U8RH_data_L_temp=U8comdata;
COM();
U8T_data_H_temp=U8comdata;
COM();
U8T_data_L_temp=U8comdata;
COM();
U8checkdata_temp=U8comdata;
DHT=1;
//数据校验
U8temp=(U8T_data_H_temp+U8T_data_L_temp+U8RH_data_H_temp+U8RH_data_L_temp);
if(U8temp==U8checkdata_temp)
if(1)
{
U8RH_data_H = U8RH_data_H_temp;//湿度
U8RH_data_L = U8RH_data_L_temp;
DHTData1 = U8RH_data_H;
DHTData1 <<= 8;
DHTData1 |= U8RH_data_L;//获得完整的湿度
tab[0]=DHTData1/100+0x30; //湿度百位
tab[1]=DHTData1%100/10+0x30;//湿度十位
tab[2]=DHTData1%10+0x30; //湿度个位为何加0x30
U8T_data_H = U8T_data_H_temp;//温度
U8T_data_L = U8T_data_L_temp;
DHTData2 = U8T_data_H;
DHTData2<<=8;
DHTData2 |= U8T_data_L;//获得完整的温度
if(DHTData2&0x8000)//如果温度为负值 //为1为负
{
flagtemp=1;
DHTData2&=0x7FFF;
}
tab[3]=DHTData2/100+0x30;
tab[4]=DHTData2%100/10+0x30;
tab[5]=DHTData2%10+0x30;//

U8checkdata=U8checkdata_temp;

}//fi
}//fi
}
/*********************************************************
函数名称 : 显示温湿度函数
功 能 : 显示温湿度数据
说 明 : 无
*********************************************************/
void display()
{
U8 m;

//====显示湿度======
m = 0 ;
LcdWriteCom(0x80);
while(dis1[m] ！= '\0')//显示字符
{
LcdWriteData(dis1[m]) ;
m++ ;
}
LcdWriteCom(0x89);
LcdWriteData(tab[0]);
LcdWriteData(tab[1]);
LcdWriteData('.');
LcdWriteData(tab[2]);
//=====显示温度=====
m = 0 ;
LcdWriteCom(0xc0);
while(dis1[m] ！= '\0')//显示字符
{
LcdWriteData(dis2[m]) ;
m++ ;
}
LcdWriteCom(0xC8);
if(flagtemp)LcdWriteData('-');
else LcdWriteData('+');
LcdWriteCom(0xC9);
LcdWriteData(tab[3]);
LcdWriteData(tab[4]);
LcdWriteData('.');
LcdWriteData(tab[5]);
}
/*---------------------------------------------------
函数名称 :主函数 mani()
功 能 :将采集到的温湿度数据用1602显示并发送到上位机
说 明 :无
----------------
{------------------------------------*/
void main()
{
U8 temp =0;
init_NRF24L01() ;
Delay(6000);
LcdInit();
//nRF24L01_TxPacket(TxBuf);// Transmit Tx buffer data
Delay(6000);


while(1)
{
RH();//调用温湿度读取子程序
display(); //1602显示数据
//发送数据到上位机
nRF24L01_TxPacket(TxBuf);// Transmit Tx buffer data
Delay(500); //可变
SPI_RW_Reg(FLUSH_TX,0);
SPI_RW_Reg(WRITE_REG+STATUS,0XFF);
Delay(40000);//读取模块数据周期不易小于 2S
}//end of whie
}// end of main
//************************************主函数

我这有个关于测温的仿真链接：http://pan.baidu.com/s/1bn8MhFh 密码：83i5

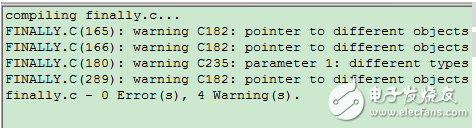

我这个用的am2301温湿度传感器，没用18b20，帮忙看下为什么编译时出现上述警告?

那也可以借鉴里面的写法啊！

这个是AM2301做温湿度控制系统的整个程序吗?
