ATmega16 以SPI方式控制TM7705

最近做毕业设计，使用到TM7705，在使用时虽然是简单的SPI接口但是也花费了不少时间来调试，关键在于SPI的相位配置处（如下图片处已经圈为红色），TM7705是高有效位先发送

1. <font size="4">/*

2. * TM7705.h

3. * 伏尔加的鱼

4. * Created: 2014/3/11 0:03:28

5. *  Author: 000

6. */

7.

8.

9. #ifndef TM7705_H_

10. #define TM7705_H_

11.

12. #include <avr/io.h>

13. #include <util/delay.h>

14. #include "User_LED.h"

15.

16. #define DRDY 3        //从机就绪输入

17. #define SS 4        //从机片选输出

18. #define MOSI 5        //主机数据输出

19. #define MOSO 6        //主机数据输入

20. #define SCK 7        //主机时钟输出

21.

22. #define TM7705_Enable() (PORTB &=~_BV(SS))//使能TM7705

23. #define TM7705_Disable() (PORTB |=_BV(SS))//失能TM7705

24. #define Wait_TM7705() while(PINB&0X08)//监视转换

25.

26. #define CH1 0X00 //通道1

27. #define CH2 0X01 //通道2

28.

29. void SPI_Port_Init( void );

30. void SPI_Init( void );

31. uint8_t TM7705_Write( uint8_t Data );

32. void TM7705_Init( void );

33. uint8_t TM7705_Read_Register_8bit( uint8_t Register_number );

34. uint16_t TM7705_Read_16bit( uint8_t Channel );

35.

36.

37. #endif /* TM7705_H_ */</font>

复制代码

以下是C文件：

1. <font size="4">/*

2. * TM7705.c

3. * 伏尔加的鱼

4. * Created: 2014/3/11 0:01:07

5. *  Author: 000

6. */

7. #include "TM7705.h"

8. /*-------------------ATmage16 SPI端口控制TM7705--------------------*/

9. /*-------------------------端口接线示意图--------------------------*/

10. /*ATmage16 SPI端口                                                                TM7705端口

11. *PB4(SS)        从机控制端口--------------------------Pin4(CS)

12. *PB5(MOSI)        主机数据输出--------------------------Pin14(DIN)

13. *PB6(MOSO)        主机数据输入--------------------------Pin13(DOUT)

14. *PB7(SCK)        主机时钟输出--------------------------Pin1(SCLK)

15. *PB3             监视TM7705---------------------------Pin12(DRDY)

16. */

17.

18.

19. /******************************************************

20. *函数名：SPI_Port_Init

21. *参数：

22. *返回值：PB3检测TM7705_DRDY

23. *说明：SPI端口初始化

24. ******************************************************/

25. void SPI_Port_Init( void )

26. {

27.         /*设置PB4(SS),PB5(MOSI),PB7(SCK)为输出*/

28.         DDRB |= _BV(SCK)|_BV(SS)|_BV(MOSI);

29.

30.         /*PB6(MOSO)为输入，PB3—TM7705转换完成信号*/

31.         DDRB &= ~(_BV(MOSO)|_BV(DRDY));

32.

33.         /*输入端口的上拉电阻使能*/

34.         PORTB |=  _BV(DRDY)|_BV(MOSO)|_BV(SS)|_BV(SCK);

35. }

36.

37. /******************************************************

38. *函数名：SPI_Init

39. *参数：无

40. *返回值：无

41. *说明：SPI初始化为主机模式

42. ******************************************************/

43. void SPI_Init( void )

44. {

45.         /*使能SPI，MSB先收发，选择主机模式，时钟空闲时为高电平*/

46.         /*系统时钟128分频*/

47.         SPCR |= _BV(SPE)|_BV(MSTR)|_BV(CPOL)|_BV(CPHA)|_BV(SPR0)|_BV(SPR1);

48.         SPSR = 0X00;

49. }

50.

51. /******************************************************

52. *函数名：TM7705_Read_Byte

53. *参数：Register_number

54. *返回值：

55. *说明：从TM7705中指定的寄存器中读取一字节数据

56. ******************************************************/

57. uint8_t TM7705_Read_Register_8bit( uint8_t Register_number )

58. {

59.         uint8_t SPI_Data=0;

60.         TM7705_Enable();

61.         TM7705_Write(0X08|(Register_number<<4));

62.         SPI_Data = TM7705_Write(0XFF);                //通过发送数据来读取一个字节的数据

63.         TM7705_Disable();

64.         return SPI_Data;

65. }

66.

67. /******************************************************

68. *函数名：TM7705_Reset

69. *参数：无

70. *返回值：无

71. *说明：复位TM7705

72. ******************************************************/

73. void TM7705_Reset( void )

74. {

75.         uint8_t num;

76.         for( num=3;num>0;num-- )

77.         {

78.                 TM7705_Write(0XFF);

79.         }

80. }

81.

82. /******************************************************

83. *函数名：TM7705_Read_16bit

84. *参数：Channel可以是CH1，CH2

85. *返回值：

86. *说明：读取一次TM7705的通道Channel转换数据

87. ******************************************************/

88. uint16_t TM7705_Read_16bit( uint8_t Channel )

89. {

90.         uint16_t Read_Data=0;

91.         TM7705_Enable();

92.         TM7705_Write(0X38|Channel);                //读取当前通道数据

93.         Wait_TM7705();                                        //等待转换结束

94.

95.         Read_Data = TM7705_Write(0XFF);        //读取当前通道数据高八位

96.         Read_Data <<= 8;

97.         Read_Data |= TM7705_Write(0XFF);//读取当前通道数据低八位

98.

99.         TM7705_Disable();

100.         return Read_Data;

101. }

102.

103. /******************************************************

104. *函数名：TM7705_Write

105. *参数：Data,要发送的参数

106. *返回值：从机中返回的数据

107. *说明：SPI接口完成一次数据交换

108. ******************************************************/

109. uint8_t TM7705_Write( uint8_t Data )

110. {

111.         SPDR = Data;

112.         while(！(SPSR>>SPIF));//等待发送完成

113.         return SPDR;

114. }

115.

116. /******************************************************

117. *函数名：TM7705_Init

118. *参数：无

119. *返回值：

120. *说明：TM7705初始化

121. ******************************************************/

122. void TM7705_Init( void )

123. {

124.         SPI_Port_Init();        //SPI端口初始化

125.         SPI_Init();                        //初始化SPI为主机模式

126.         TM7705_Enable();

127.         TM7705_Reset();                //复位TM7705

128.

129.         TM7705_Write(0X20);//选择时钟寄存器

130.         TM7705_Write(0X0E);//设置时钟寄存器，主频4.9125MHz进行二分频,250Hz转换

131.

132.         TM7705_Write(0X10);//选择设置寄存器，选择通道2

133.         TM7705_Write(0X46);//设置设置寄存器，增益为1进行自校准模式,开启端口缓冲模式

134.         Wait_TM7705();                //等待校准结束

135.

136.

137.         TM7705_Write(0X11);        //设置通信寄存器，选择通道2

138.         TM7705_Write(0X46);        //设置设置寄存器，增益为1，进行自校准模式，开启端口缓冲模式

139.         Wait_TM7705();                //等待校准结束

140.         TM7705_Disable();

141. }</font>


复制代码

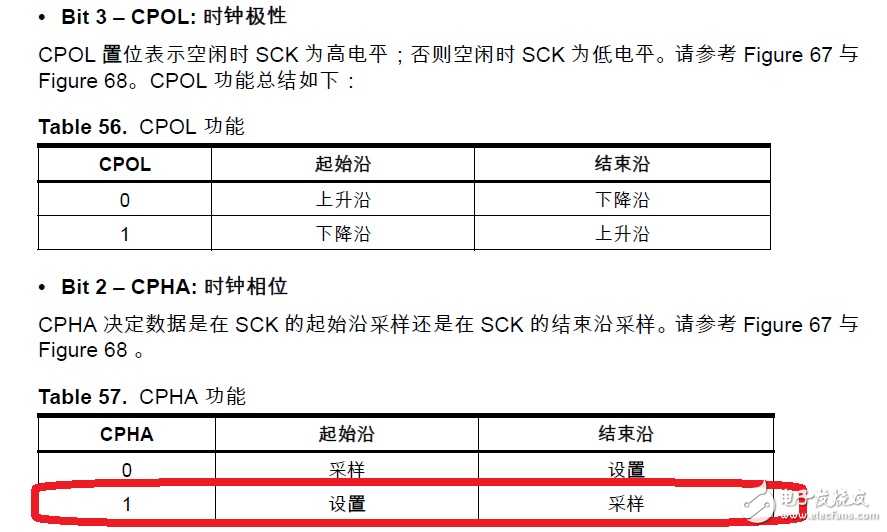

通信时应当配置为红色圈的内容

我自己再补充一下，上面的程序中spi接口通过发送0XFF来读取一个字节的数据更改为发送0X80比较好

使用时又发现了问题，就是转换速率太快就会使得转换的数据出问题，应该是在读数据的同事又一次新的转换完成导致的，我又将速率更改为60Hz就没问题了，正在测试，有问题继续补充

还是有问题，读数据程序没问题，但是发现读取设置寄存器时的数值有时候会变，读取的转换结果也不对，复位一次配置一下再度数据就对了（配置寄存器还是会变化，尤其是测试寄存器的数值变化最厉害），但是这样读取效率太低了。

感谢大牛分享！
正在参考ing
