第45章 示波器设计—系统框架

    本章节主要是对示波器的系统框架做一个简单的介绍，后面会推出示波器的详细设计分析。示波器的的源码注释已经很详细，对框架有个了解之后看源码即可。

    45.1 ucos-iii任务分配

    45.2 示波器核心任务

    45.3 DAC实现方波的输出

    45.4 ADC实现数据的采集

    45.5 总结

45.1  uCOS-III任务分配

    主要创建了如下6个用户任务：

l  AppTaskStart----启动任务

l  AppTaskGUIUpdate---界面截图任务

l  AppTaskCOM----留待以后升级使用

l  AppTaskUserIF---留在以后升级使用

l  AppTaskGUI------emWin任务

l  AppTaskGUIRefresh---Led闪烁任务

下面主要对启动任务，界面截图任务，emWin任务，Led闪烁任务做一个介绍。

启动任务用于硬件驱动的初始化，系统滴答时钟的初始化以及触摸扫描和按键扫描，代码如下：

1. /*

2. *********************************************************************************************************

3. *    函 数 名: AppTaskStart

4. *    功能说明: 这是一个启动任务，在多任务系统启动后，必须初始化滴答计数器(在BSP_Init中实现)

5. *    形    参: p_arg 是在创建该任务时传递的形参

6. *    返 回 值: 无

7.      优 先 级: 2

8. *********************************************************************************************************

9. */

10. static  void  AppTaskStart (void *p_arg)

11. {

12.      OS_ERR   err;

13.      uint8_t  ucCount = 0;

14.

15.      (void)p_arg;

16.      bsp_Init();

17.     CPU_Init();

18.      BSP_Tick_Init();

19.

20. #if OS_CFG_STAT_TASK_EN > 0u

21.      OSStatTaskCPUUsageInit(&err);

22. #endif

23.

24. #ifdef CPU_CFG_INT_DIS_MEAS_EN

25.     CPU_IntDisMeasMaxCurReset();

26. #endif

27.

28.     AppObjCreate();

29.     AppTaskCreate();

30.     while (1)

31.      {

32.          /* 1ms一次触摸扫描 */

33.          TOUCH_Scan();

34.

35.          /* 5ms一次按键检测 */

36.          ucCount++;

37.          if(ucCount == 5)

38.          {

39.               ucCount = 0;

40.               bsp_KeyScan();

41.          }

42.          BSP_OS_TimeDlyMs(1);

43.     }

44. }

界面截图任务主要用于界面的截图并将图片以BMP格式保存到SD卡中。

1. /*

2. *********************************************************************************************************

3. *    函 数 名: AppTaskGUIUpdate

4. *    功能说明: 此任务主要实现截图功能.

5. *    形    参: p_arg 是在创建该任务时传递的形参

6. *    返 回 值: 无

7.      优 先 级: 3

8. *********************************************************************************************************

9. */

10. static void AppTaskGUIUpdate(void *p_arg)

11. {

12.      OS_ERR      err;

13.      uint8_t       Pic_Name = 0;

14.      char buf[20];

15.      CPU_BOOLEAN SemFlag;

16.

17.      (void)p_arg;

18.

19.      while(1)

20.      {

21.          SemFlag = BSP_OS_SemWait(&SEM_SYNCH, 0);

22.

23.          if(SemFlag == DEF_OK)

24.          {

25.               sprintf(buf,"0:/PicSave/%d.bmp",Pic_Name);

26.               OSSchedLock(&err);

27.

28.               /* 如果SD卡中没有PicSave文件，会进行创建 */

29.               result = f_mkdir("0:/PicSave");

30.               /* 创建截图 */

31.               result = f_open(&file,buf, FA_WRITE|FA_CREATE_ALWAYS);

32.               /* 向SD卡绘制BMP图片 */

33.               GUI_BMP_Serialize(_WriteByte2File, &file);

34.

35.               /* 创建完成后关闭file */

36.              result = f_close(&file);

37.

38.               OSSchedUnlock(&err);

39.               Pic_Name++;

40.          }

41.      }

42. }

这个任务是示波器设计中最重要的任务，代码如下：

1. /*

2. *********************************************************************************************************

3. *    函 数 名: AppTaskGUI

4. *    功能说明: GUI任务

5. *    形    参：p_arg 是在创建该任务时传递的形参

6. *    返 回 值: 无

7. *   优 先 级：OS_CFG_PRIO_MAX - 4u

8. *********************************************************************************************************

9. */

10. static void AppTaskGUI(void *p_arg)

11. {

12.     (void)p_arg;       /* 避免编译器告警 */

13.

14.      while (1)

15.      {

16.          MainTask();

17.      }

18. }

这个任务主要通过LED的闪烁来指示系统的运行，代码如下：

1. /*

2. *********************************************************************************************************

3. *    函 数 名: AppTaskGUIRefresh

4. *    功能说明: Led闪烁任务，表示系统运行

5. *    形    参: p_arg 是在创建该任务时传递的形参

6. *    返 回 值: 无

7. *   优 先 级: OS_CFG_PRIO_MAX - 5u

8. *********************************************************************************************************

9. */

10. static void AppTaskGUIRefresh(void *p_arg)

11. {

12.      (void)p_arg;       /* 避免编译器告警 */

13.

14.      while (1)

15.      {

16.         BSP_OS_TimeDlyMs(200);

17.          bsp_LedToggle(2);

18.     }

19. }

剩下的两个任务留着以后升级使用。

1. /*

2. *********************************************************************************************************

3. *    函 数 名: AppTaskCom

4. *    功能说明: 留待以后使用

5. *    形    参：p_arg 是在创建该任务时传递的形参

6. *    返 回 值: 无

7.      优 先 级：3

8. *********************************************************************************************************

9. */

10. static void AppTaskCOM(void *p_arg)

11. {

12.    (void)p_arg;

13.

14.      while(1)

15.      {

16.          /* 100s执行一次 */

17.          BSP_OS_TimeDlyMs(1000000);

18.      }

19. }

20.

21. /*

22. *********************************************************************************************************

23. *    函 数 名: AppTaskUserIF

24. *    功能说明: 留待以后使用。

25. *    形    参: p_arg 是在创建该任务时传递的形参

26. *    返 回 值: 无

27.      优 先 级: 2

28. *********************************************************************************************************

29. */

30. static void AppTaskUserIF(void *p_arg)

31. {

32.      (void)p_arg;  /* 避免编译器报警 */

33.

34.      while (1)

35.      {

36.          /* 100s执行一次 */

37.         BSP_OS_TimeDlyMs(1000000);

38.      }

39. }

45.2  示波器核心任务

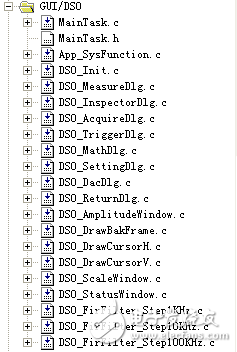

    emWin部分是示波器设计的核心任务，主要包括以下几个文件：

下面把这几个文件及其之间的关系做一个简单的说明。

    这个文件是示波器代码的核心文件，这个文件里面几个函数的关系搞清楚了，示波器的整体设计也就搞清楚了。下面把这个文件里面的几个函数简单的梳理下：

l  函数void MainTask(void)

代码如下：

1. /*

2. *********************************************************************************************************

3. *    函 数 名: MainTask

4. *    功能说明: GUI主函数

5. *    形    参：无

6. *    返 回 值: 无

7. *********************************************************************************************************

8. */

9. void MainTask(void)

10. {

11.      /* 开启所有窗口使用内存设备 */

12.      WM_SetCreateFlags(WM_CF_MEMDEV);

13.      GUI_Init();

14.

15.      /* 设置皮肤色 *************************************************************/

16.      PROGBAR_SetDefaultSkin(PROGBAR_SKIN_FLEX);

17.      FRAMEWIN_SetDefaultSkin(FRAMEWIN_SKIN_FLEX);

18.      PROGBAR_SetDefaultSkin(PROGBAR_SKIN_FLEX);

19.      BUTTON_SetDefaultSkin(BUTTON_SKIN_FLEX);

20.      CHECKBOX_SetDefaultSkin(CHECKBOX_SKIN_FLEX);

21.      DROPDOWN_SetDefaultSkin(DROPDOWN_SKIN_FLEX);

22.      SCROLLBAR_SetDefaultSkin(SCROLLBAR_SKIN_FLEX);

23.      SLIDER_SetDefaultSkin(SLIDER_SKIN_FLEX);

24.      HEADER_SetDefaultSkin(HEADER_SKIN_FLEX);

25.      RADIO_SetDefaultSkin(RADIO_SKIN_FLEX);

26.      MULTIPAGE_SetDefaultSkin(MULTIPAGE_SKIN_FLEX);

27.

28.      /*

29.      * 设置桌面窗口的回调函数

30.      */

31.      WM_SetCallback(WM_HBKWIN, _cbBkWin);

32.

33.      /* 初始化 DSO */

34.      DSO_Init(1);

35.

36.      /* 波形显示和处理 */

37.      DSO_Graph();

38. }

这个函数里面最主要的就是DSO_Init(1)函数和DSO_Graph()两个函数。

l  函数DSO_Graph

    这个函数是示波器的主函数，示波器任何函数都是通过这个函数直接或者间接的进行调用。这个函数

主要有两个功能，一个是ADC数据的处理并在TFT上显示出来，另一个是按键消息的处理，详细大家看代码即可，代码注释已经比较详细。

l  函数 _Draw

    这个函数通过函数GUI_MEMDEV_Draw进行调用的，主要是实现绘制波形和波形区的虚线方框。

l  函数_cbBkWin

    桌面窗口的回调函数，主要是用于示波器界面右侧8个按钮的回调消息处理，用来打开8个按钮所对应的的对话框。

    这个文件是所以DSO相关文件的头文件，方便各个文件进行调用，代码如下：

1. /*

2. *********************************************************************************************************

3. *

4. *    模块名称 : GUI各个部分的总头文件

5. *    文件名称 : MainTask.c

6. *    版    本 : V1.0

7. *    说    明 : GUI界面主函数

8. *    修改记录 :

9. *        版本号    日期          作者        说明

10. *        v1.0    2015-01-05    Eric2013      首发

11. *

12. *    Copyright (C), 2015-2016, 安富莱电子 www.armfly.com

13. *

14. *********************************************************************************************************

15. */

16.

17. #ifndef __MainTask_H

18. #define __MainTask_H

19.

20. #include "stdlib.h"

21. #include "GUI.h"

22. #include "DIALOG.h"

23. #include "WM.h"

24. #include "BUTTON.h"

25. #include "CHECKBOX.h"

26. #include "DROPDOWN.h"

27. #include "EDIT.h"

28. #include "FRAMEWIN.h"

29. #include "LISTBOX.h"

30. #include "MULTIEDIT.h"

31. #include "RADIO.h"

32. #include "SLIDER.h"

33. #include "TEXT.h"

34. #include "PROGBAR.h"

35. #include "SCROLLBAR.h"

36. #include "LISTVIEW.h"

37. #include "GRAPH.h"

38. #include "MENU.h"

39. #include "MULTIPAGE.h"

40. #include "ICONVIEW.h"

41. #include "TREEVIEW.h"

42. #include "MESSAGEBOX.h"

43.

44. #include "ff.h"

45. #include "diskio.h"

46.

47. #include "arm_math.h"

48. #include "arm_const_structs.h"

49.

50. /*

51. *********************************************************************************************************

52. *                                      宏定义

53. *********************************************************************************************************

54. */

55. #define LCD_YSIZE 480

56. #define LCD_XSIZE 630

57.

58. /* 定义波形的显示界面区域 600*400 */

59. #define DSOSCREEN_STARTX     40     /* 波形显示的X起始位置 */

60. #define DSOSCREEN_STARTY     40      /* 波形显示的Y起始位置 */

61. #define DSOSCREEN_ENDX      639     /* 波形显示的X结束位置 */

62. #define DSOSCREEN_ENDY      439     /* 波形显示的Y结束位置 */

63. #define DSOSCREEN_LENGTH    600     /* 波形显示的Y结束位置 */

64.

65. #define ATT_COUNT          10      /* 定义支持的10种幅值单位 */

66.

67. #define TIME_COUNT         21      /* 定义支持的21种采样率 */

68.

69. #define WM_TextUpDate  WM_USER + 1  /* 自定义一个回调函数的消息，用于界面数据的更新 */

70.

71. /*

72. *********************************************************************************************************

73. *                                      变量

74. *********************************************************************************************************

75. */

76. extern const char *g_AttText[];                  /* 10种幅度单位 */

77. extern const char *g_TimeTable[];                /* 采样率，从2Msps到1Ksps 对应的时基 */

78. extern const char *g_MeasureTable[];             /* 示波器当前实际支持的测量值 */

79. extern const uint16_t g_CursorUintTable[][2];    /* 测量游标数据显示格式 */

80. extern const uint16_t g_AttTable[ATT_COUNT][2];  /* 采样率衰减倍数表 */

81.

82. extern GUI_RECT rClient;       /* 用于显示示波器的logo */

83. extern GUI_RECT rRunMode;      /* 用于显示运行状态，运行和暂停 */

84. extern GUI_RECT rTrigMode;     /* 用于显示触发模式，自动触发和正常触发 */

85. extern GUI_RECT rTrigValue;    /* 用于显示自动和正常的触发数组 */

86. extern GUI_RECT rButState;     /* 当前按键需要调节的状态 */

87. extern GUI_RECT rRefPos;       /* 示波器最左侧波形参考的位置区域 */

88. extern GUI_RECT rTrigPos;      /* 6KB数据查询  */

89.

90. extern const GUI_POINT aPointsTrigBrowser[3];  /* 6k数据中，波形显示的起始位置 */

91. extern const GUI_POINT aPointsTrig[7];         /* 波形显示区右侧边上触发值箭头 */

92. extern const GUI_POINT aPoints[5];             /* 波形显示区左侧边上波形显示的参考位置 */

93.

94. extern uint8_t  g_ucLineStyle;  /* 默认是实线绘制波形 */

95. extern int8_t  Ch1AmpId;        /* 从g_AttText中选择每个方格表示的幅值 */

96. extern int8_t  TimeBaseId;      /* 选择相应采样率 */

97.

98. extern uint8_t g_ucMeasureFlag[30];  /* 示波器支持的30种测量值标志 */

99.

100. /* 存储平均值，峰峰值，频率，最小值和最大值的变量 */

101. extern float32_t   g_WaveMean;

102. extern float32_t   g_WavePkPk;

103. extern float32_t   g_WaveFreq;

104. extern float32_t   g_WaveMax;

105. extern float32_t   g_WaveMin;

106.

107. /* 用于水平测量和垂直测量游标，下面是初始化的默认值 */

108. extern uint16_t g_usCursorStep;

109. extern int16_t  g_sCursorHA;

110. extern int16_t  g_sCursorHB;

111. extern int16_t  g_sCursorVA;

112. extern int16_t  g_sCursorVB;

113. extern float32_t  g_WaveCursorA;

114. extern float32_t  g_WaveCursorB;

115.

116. extern uint8_t hWinRunStopFlag;  /* 0:表示运行，1：表示暂停 */

117.

118. extern uint16_t TriggerFlag;     /* 0：用于自动触发，1,2：用于普通触发 */

119.

120. /* 用于水平测量和垂直测量游标 */

121. extern uint16_t  g_usTriPos;

122. extern uint16_t  g_usTriStep;

123. extern int16_t   g_usCurTriPos;

124. extern int16_t   g_usCurTriStep;

125. extern float32_t g_ufTrigValue;

126. extern uint16_t  g_usTrigValue;

127. extern uint32_t  g_ulTrigTimeLine;

128.

129.

130. extern uint16_t  g_usRefPos;          /* 左侧的参考位置，默认开机后是中间位置 */

131. extern uint8_t hWinButStateFlag;      /* 8种按键功能状态 */

132. extern uint16_t g_usWaveBuf[1024*6];  /* 示波器缓存 */

133. extern uint16_t g_usWaveBuf1[1024*6];

134.

135. extern uint8_t hWinCoursorFlag;     /* 0:不显示测量窗口，1：显示测量窗口 */

136. extern uint8_t  g_ucFFTDispFlag;    /* FFT波形显示，0：表示显示，1：表示不显示 */

137. extern uint8_t  g_ucFirFlter_Step100KHz;   /* 0：表示不执行滤波，1：表示100KHz，2：表示200KHz，，以此类推 */

138. extern uint8_t  g_ucFirFlter_Step10KHz;    /* 0：表示不执行滤波，1：表示10KHz， 2：表示20KHz，，以此类推 */

139. extern uint8_t  g_ucFirFlter_Step1KHz;     /* 0：表示不执行滤波，1：表示1KHz，  2：表示2KHz，，以此类推 */

140. extern uint8_t  g_ucWaveRefreshFlag;       /* 0：表示不执行波形区域的刷新，1：表示执行波形区域的刷新 */

141. /*

142. *********************************************************************************************************

143. *                                      fatfs

144. *********************************************************************************************************

145. */

146. /* 供外部文件调用的fatfs变量 */

147. extern FRESULT result;

148. extern FIL file;

149. extern FILINFO finfo;

150. extern DIR DirInf;

151. extern UINT bw;

152. extern FATFS fs;

153. extern FATFS fs_nand;

154. extern FATFS fs_usb;

155. extern char *_acBuffer2;

156.

157. /* BMP图片生成 */

158. extern void _WriteByte2File(U8 Data, void * p);

159.

160. /* 用于BMP图片的显示 */

161. uint8_t  _ShowBMP(const char * sFilename);

162.

163. /*

164. *********************************************************************************************************

165. *                                      窗口句柄

166. *********************************************************************************************************

167. */

168. extern WM_HWIN hWinAmp;         /* 用于显示幅度的窗口 */

169. extern WM_HWIN hWinStatus;      /* 用于显示频率，平均值，峰峰值，最大值等信息 */

170. extern WM_HWIN hWinScale;       /* 用于显示采样率 */

171.

172. /* 8个按钮句柄 */

173. extern BUTTON_Handle hButton0;

174. extern BUTTON_Handle hButton1;

175. extern BUTTON_Handle hButton2;

176. extern BUTTON_Handle hButton3;

177. extern BUTTON_Handle hButton4;

178. extern BUTTON_Handle hButton5;

179. extern BUTTON_Handle hButton6;

180. extern BUTTON_Handle hButton7;

181.

182. /*

183. *********************************************************************************************************

184. *                                      供外部文件调用的函数

185. *********************************************************************************************************

186. */

187. /* 创建幅度，时基和状态窗口 */

188. extern WM_HWIN CreateWindowAmplitude(void);

189. extern WM_HWIN CreateWindowScale(void);

190. extern WM_HWIN CreateWindowStatus(void);

191.

192. /* 示波器界面初始化 */

193. extern void DSO_Init(uint8_t ucCreateFlag);

194.

195. /* 按钮创建的对话框 */

196. extern WM_HWIN DSO_CreateMeasureDlg(void);

197. extern WM_HWIN DSO_CreateInspectorDlg(void);

198. extern WM_HWIN DSO_CreateAcquireDlg(void);

199. extern WM_HWIN DSO_CreateTrigerDlg(void);

200. extern WM_HWIN DSO_CreateMathDlg(void);

201. extern WM_HWIN DSO_CreateSettingsDlg(void);

202. extern WM_HWIN DSO_CreateDacDlg(void);

203. extern WM_HWIN DSO_CreateReturnDlg(void);

204.

205. /* 示波器界面绘制 */

206. extern void DSO_DrawBakFrame(void);

207. extern void DSO_DrawCursorH(void);

208. extern void DSO_DrawCursorV(void);

209.

210. /* Fir 滤波 */

211. extern void DSO_FirFilter_Step100KHz(void);

212. extern void DSO_FirFilter_Step10KHz(void);

213. extern void DSO_FirFilter_Step1KHz(void);

214. #endif

215.

216. /***************************** 安富莱电子 www.armfly.com (END OF FILE) *********************************/

    这个文件主要是示波器界面截图。实现截图的主要函数如下：

1. /*

2. *********************************************************************************************************

3. *    函 数 名: _WriteByte2File()

4. *    功能说明: 写文件到SD卡或者其他存储介质

5. *    形    参：Data 要写的数据， p 指向FIL类型变量

6. *    返 回 值: 无

7. *********************************************************************************************************

8. */

9. void _WriteByte2File(U8 Data, void * p)

10. {

11.      result = f_write (p, &Data, 1, &bw);

12. }

这个函数是被emWin函数GUI_BMP_Serialize所调用。

    这个文件里面的函数DSO_Init()主要是实现示波器整个界面的初始化，初始化内容如下：

1. /*

2. *********************************************************************************************************

3. *    函 数 名: DSO_Init

4. *    功能说明: 示波器主界面初始化

5. *    形    参：ucCreateFlag  1:表示需要创建按键和窗口等。

6. *                           0:不需要创建。

7. *    返 回 值: 无

8. *********************************************************************************************************

9. */

10. void DSO_Init(uint8_t ucCreateFlag)

11. {

12.      char buf[10];

13.      uint32_t ulTrigPos;

14.

15.

16.      /* 第1步：刷新背景*********************************************************************/

17.      GUI_SetBkColor(0x905040);

18.      GUI_Clear();

19.

20.      /* 第2步：显示基本的信息***************************************************************/

21.     GUI_SetColor(GUI_WHITE);

22.     GUI_SetFont(&GUI_Font8x16x1x2);

23.      GUI_DispStringInRect("Eric2013", &rClient, GUI_TA_HCENTER | GUI_TA_VCENTER);

24.

25.       /* 按键K2 :设置波形显示运行或暂停 */

26.      if(hWinRunStopFlag == 0)

27.      {

28.          GUI_DispStringInRect("Run", &rRunMode, GUI_TA_HCENTER | GUI_TA_VCENTER);

29.      }

30.      else

31.      {

32.          GUI_DispStringInRect("Stop", &rRunMode, GUI_TA_HCENTER | GUI_TA_VCENTER);

33.      }

34.

35.      /* 按键K3 :设置普通触发方式或自动触发 */

36.      if(TriggerFlag == 0)

37.      {

38.          GUI_DispStringInRect("Auto", &rTrigMode, GUI_TA_HCENTER | GUI_TA_VCENTER);

39.      }

40.      else

41.      {

42.          GUI_DispStringInRect("Trig", &rTrigMode, GUI_TA_HCENTER | GUI_TA_VCENTER);

43.      }

44.

45.      /* 第3步：显示自动触发的触发电压**********************************************************/

46.      g_ufTrigValue = 240 - g_usTriPos;

47.      g_ufTrigValue = g_ufTrigValue * g_AttTable[Ch1AmpId][1] / 50000;

48.      sprintf(buf, "%5.3fV", g_ufTrigValue);

49.

50.      GUI_DispStringInRect(buf, &rTrigValue, GUI_TA_HCENTER | GUI_TA_VCENTER);

51.

52.      /* 显示上升沿触发的标志 */

53.      GUI_DrawHLine(rTrigValue.y1-10, rTrigValue.x0+10, rTrigValue.x0 + 19);

54.      GUI_DrawLine(rTrigValue.x0 + 19, rTrigValue.y1-10, rTrigValue.x0+30, rTrigValue.y0+8);

55.      GUI_DrawHLine(rTrigValue.y0+8, rTrigValue.x0+31, rTrigValue.x0 + 41);

56.

57.      /* 第4步：设置摇杆按键的调节状态，并将其显示出来******************************************/

58.      if(hWinButStateFlag == 0)

59.      {

60.          GUI_DispStringInRect("ChangeSampleFreq", &rButState, GUI_TA_HCENTER | GUI_TA_VCENTER);

61.      }

62.      else if(hWinButStateFlag == 1)

63.      {

64.          GUI_DispStringInRect("ChangeAmplitude", &rButState, GUI_TA_HCENTER | GUI_TA_VCENTER);

65.      }

66.      else if(hWinButStateFlag == 2)

67.      {

68.          GUI_DispStringInRect("ChangeRefPos", &rButState, GUI_TA_HCENTER | GUI_TA_VCENTER);

69.      }

70.      else if(hWinButStateFlag == 3)

71.      {

72.          GUI_DispStringInRect("ChangeCursorVA", &rButState, GUI_TA_HCENTER | GUI_TA_VCENTER);

73.      }

74.      else if(hWinButStateFlag == 4)

75.      {

76.          GUI_DispStringInRect("ChangeCursorVB", &rButState, GUI_TA_HCENTER | GUI_TA_VCENTER);

77.      }

78.      else if(hWinButStateFlag == 5)

79.      {

80.          GUI_DispStringInRect("ChangeCursorHA", &rButState, GUI_TA_HCENTER | GUI_TA_VCENTER);

81.      }

82.      else if(hWinButStateFlag == 6)

83.      {

84.          GUI_DispStringInRect("ChangeCursorHB", &rButState, GUI_TA_HCENTER | GUI_TA_VCENTER);

85.      }

86.      else if(hWinButStateFlag == 7)

87.      {

88.          GUI_DispStringInRect("ChangeTrigger", &rButState, GUI_TA_HCENTER | GUI_TA_VCENTER);

89.      }

90.

91.     /* 第5步：实现波形的放缩***************************************************************/

92.      GUI_SetBkColor(GUI_BLACK);

93.      GUI_ClearRect(210, 6, 470, 33);

94.      GUI_SetColor(GUI_YELLOW);

95.      GUI_DrawHLine(20,220, 220+239);

96.      GUI_DrawHLine(21,220, 220+239);

97.

98.      GUI_SetColor(0x0040f0);

99.

100.      /* 自动触发模式 */

101.      if(TriggerFlag == 0)

102.      {

103.          ulTrigPos = (g_usCurTriStep + g_usCurTriPos) * 240;

104.      }

105.      /* 普通触发模式 */

106.      else

107.      {

108.          ulTrigPos = (2772 + g_usCurTriStep)*240;

109.      }

110.

111.      /* 根据上面求得数据的触发位置来更新屏上的触发图标位置 */

112.      ulTrigPos = ulTrigPos / 6144;

113.      GUI_FillPolygon(&aPointsTrigBrowser[0], GUI_COUNTOF(aPointsTrigBrowser), ulTrigPos+220, 13);

114.

115.      /* 记录专门的触发位置 */

116.      GUI_SetColor(GUI_RED);

117.      GUI_DrawPixel(326, 20);

118.      GUI_DrawPixel(326, 21);

119.

120.      GUI_DrawPixel(327, 20);

121.      GUI_DrawPixel(327, 21);

122.

123.      GUI_DrawPixel(328, 20);

124.      GUI_DrawPixel(328, 21);

125.

126.      GUI_DrawPixel(329, 20);

127.      GUI_DrawPixel(329, 21);

128.

129.      GUI_DrawPixel(330, 20);

130.      GUI_DrawPixel(330, 21);

131.

132.      /* 第6步：波形显示区的边框*************************************************************/

133.      GUI_SetColor(0XEBCD9E);

134.      GUI_DrawRect(DSOSCREEN_STARTX - 1,   /* Upper left X-position. */

135.                     DSOSCREEN_STARTY - 1,  /* Upper left Y-position. */

136.                    DSOSCREEN_ENDX + 1,    /* Lower right X-position. */

137.                    DSOSCREEN_ENDY + 1);   /* Lower right Y-position. */

138.

139.      GUI_SetColor(0XB37F63);

140.      GUI_DrawRect(DSOSCREEN_STARTX - 2,   /* Upper left X-position. */

141.                     DSOSCREEN_STARTY - 2,  /* Upper left Y-position. */

142.                    DSOSCREEN_ENDX + 2,    /* Lower right X-position. */

143.                    DSOSCREEN_ENDY + 2);   /* Lower right Y-position. */

144.

145.      /* 根据需要是否需要重新创建按键和窗口 */

146.      if(ucCreateFlag == 1)

147.      {

148.          /* 第7步：创建状态窗口*************************************************************/

149.          hWinAmp = CreateWindowAmplitude();

150.          hWinStatus = CreateWindowStatus();

151.          hWinScale = CreateWindowScale();

152.

153.          /*

154.           * 创建定时器，其功能是经过指定周期后，向指定窗口发送消息。

155.           * 该定时器与指定窗口相关联。

156.           */

157.          WM_CreateTimer(hWinStatus,   /* 接受信息的窗口的句柄 */

158.                           0,             /* 用户定义的Id。如果不对同一窗口使用多个定时器，此值可以设置为零。 */

159.                           500,          /* 周期，此周期过后指定窗口应收到消息*/

160.                           0);            /* 留待将来使用，应为0 */

161.

162.

163.          /* 第6步：创建需要的按钮*************************************************************/

164.          hButton0 = BUTTON_Create(670, 40, 100, 45, GUI_ID_BUTTON0, WM_CF_SHOW);

165.          BUTTON_SetText(hButton0, "Measure");

166.          BUTTON_SetFont(hButton0, &GUI_Font20B_ASCII);

167.

168.          hButton1 = BUTTON_Create(670, 90, 100, 45, GUI_ID_BUTTON1, WM_CF_SHOW);

169.          BUTTON_SetText(hButton1, "Inspector");

170.          BUTTON_SetFont(hButton1, &GUI_Font20B_ASCII);

171.

172.          hButton2 = BUTTON_Create(670, 140, 100, 45, GUI_ID_BUTTON2, WM_CF_SHOW);

173.          BUTTON_SetText(hButton2, "Acquire");

174.          BUTTON_SetFont(hButton2, &GUI_Font20B_ASCII);

175.

176.          hButton3 = BUTTON_Create(670, 190, 100, 45, GUI_ID_BUTTON3, WM_CF_SHOW);

177.          BUTTON_SetText(hButton3, "Trigger");

178.          BUTTON_SetFont(hButton3, &GUI_Font20B_ASCII);

179.

180.          hButton4 = BUTTON_Create(670, 240, 100, 45, GUI_ID_BUTTON4, WM_CF_SHOW);

181.          BUTTON_SetText(hButton4, "Math");

182.          BUTTON_SetFont(hButton4, &GUI_Font20B_ASCII);

183.

184.          hButton5 = BUTTON_Create(670, 290, 100, 45, GUI_ID_BUTTON5, WM_CF_SHOW);

185.          BUTTON_SetText(hButton5, "Settings");

186.          BUTTON_SetFont(hButton5, &GUI_Font20B_ASCII);

187.

188.          hButton6 = BUTTON_Create(670, 340, 100, 45, GUI_ID_BUTTON6, WM_CF_SHOW);

189.          BUTTON_SetText(hButton6, "DAC");

190.          BUTTON_SetFont(hButton6, &GUI_Font20B_ASCII);

191.

192.          hButton7 = BUTTON_Create(670, 390, 100, 45, GUI_ID_BUTTON7, WM_CF_SHOW);

193.          BUTTON_SetText(hButton7, "Return");

194.          BUTTON_SetFont(hButton7, &GUI_Font20B_ASCII);

195.      }

196.

197.      /* 第8步：显示参考坐标*************************************************************/

198.      GUI_SetColor(GUI_YELLOW);

199.      GUI_FillPolygon(&aPoints[0], GUI_COUNTOF(aPoints), 5, g_usRefPos);

200.

201.      GUI_SetColor(GUI_BLACK);

202.     GUI_SetFont(&GUI_Font24_ASCII);

203.      GUI_SetTextMode(GUI_TEXTMODE_TRANS);

204.      GUI_DispCharAt('1', 10, g_usRefPos - 10);

205. }

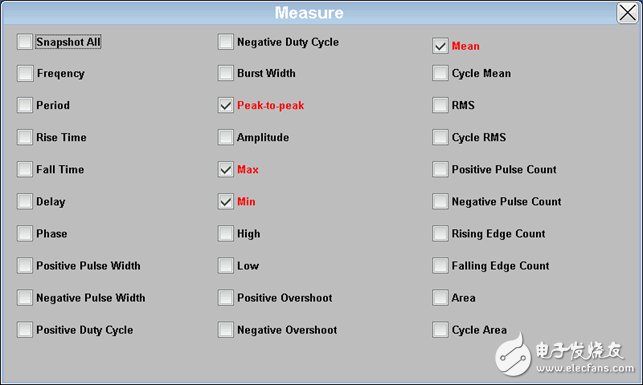

    这个文件主要用创建如下对话框：

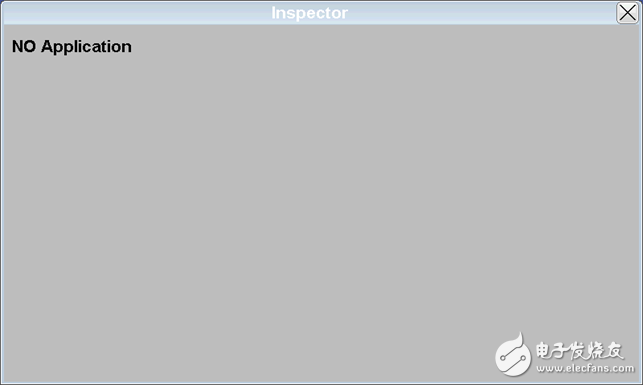

45.2.6        DSO_InspectorDlg.c—对话框

这个文件主要用创建如下对话框，此文件实现的对话框还未开发，留待以后升级使用：

45.2.7        DSO_AcquireDlg.c—对话框

这个文件主要用创建如下对话框，此文件实现的对话框还未开发，留待以后升级使用：

45.2.8        DSO_TriggerDlg.c—对话框

这个文件主要用创建如下对话框，此文件实现的对话框还未开发，留待以后升级使用：

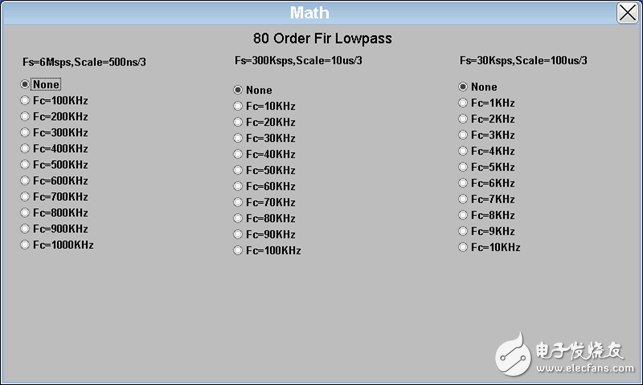

45.2.9        DSO_MathDlg.c—Fir低通滤波器设置对话框

这个文件主要用于Fir低通滤波器的截止频率配置，创建对话框如下：

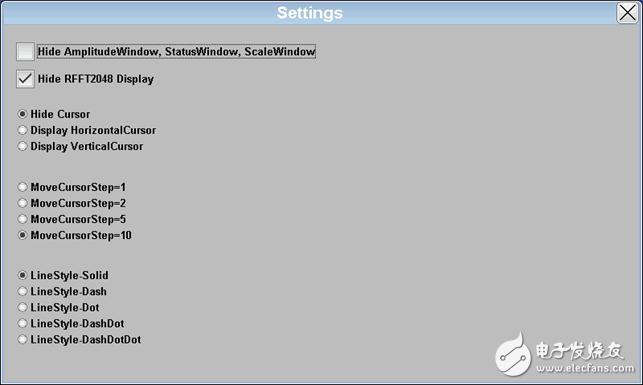

45.2.10        DSO_SettingsDlg.c—设置对话框

这个文件主要用于设置对话框的创建。

45.2.11        DSO_DacDlg.c—对话框

这个文件主要用创建如下对话框，此文件实现的对话框还未开发，留待以后升级使用：

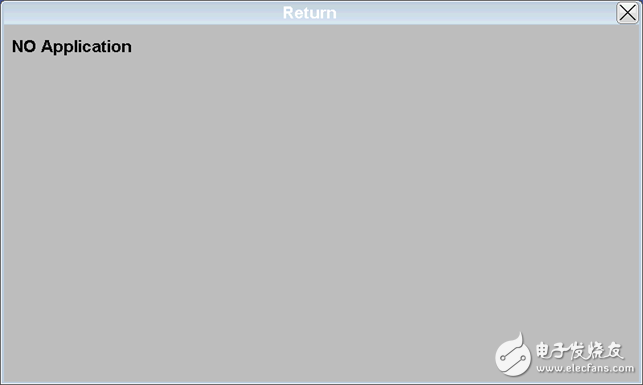

这个文件主要用创建如下对话框，此文件实现的对话框还未开发，留待以后升级使用：

这个文件用于创建如下虚线方格（不包括波形显示）：

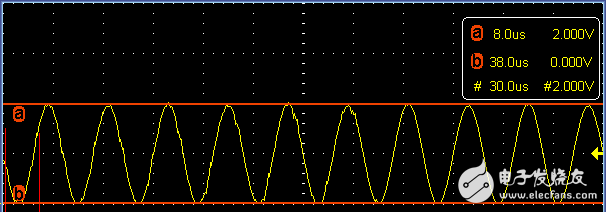

这个文件用于创建如下水平测量游标：

这个文件用于创建如下垂直测量游标：

45.2.16         DSO_AmplititudeWindow.c—幅值窗口

    这个文件用于创建如下窗口：

    这个文件用于创建如下窗口：

    这个文件用于创建如下窗口：

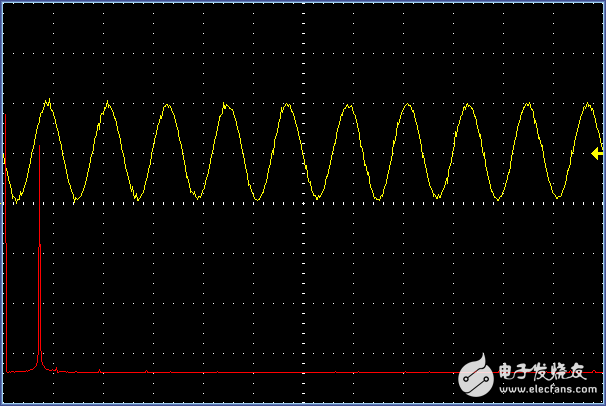

    上面的三项主要用于Fir低通滤波器的实现。

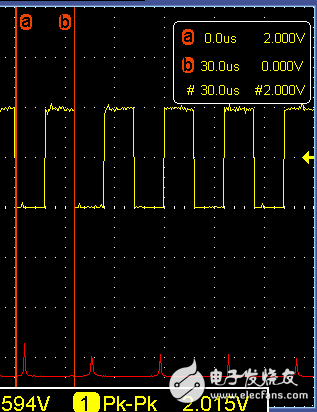

45.3  DAC实现方波的输出

    DAC输出方波的配置要注意初始化的顺序，顺序错误了，方波是无法输出的，还有就是不用的MDK优化等级，DAC配置时的顺序也不一样，这个应该是DAC库的一个bug。

1. /*

2. *********************************************************************************************************

3. *    函 数 名: bsp_InitDAC

4. *    功能说明: DAC初始化

5. *    形    参: 无

6. *    返 回 值: 无

7. *********************************************************************************************************

8. */

9. void bsp_InitDAC(void)

10. {

11.     uint8_t i;

12.

13.      /* 用缓存放一个周期的方波 */

14.      for(i =0; i < 32; i++)

15.      {

16.          g_usWaveBuff[i] = 0;

17.      }

18.

19.      for(i =0; i < 32; i++)

20.      {

21.          g_usWaveBuff[i+32] = 2048;

22.      }

23.

24.      /* MDK优化等级为1的时候，DAC初始化顺序，不同的优化等级，

25.         不同的输出顺序容易操作DAC无法输出波形。

26.         这个问题要引起大家的特别注意！。

27.      */

28.      DAC_Ch1_WaveConfig();

29.      DAC_GPIOConfig();

30.     TIM6_Config();

31. }

45.4  ADC实现数据的采集

    ADC的驱动主要注意两个问题，一个是ADC数据采集的关闭或者开启一定要保证同步，要不会出现采集数据的混乱，还有就是由于没有使用官方的3ADC快速交替采样，官方的快速交替采用使用定时器触发采集出的数据效果不好，抖动较大(特别是使用定时改变不同的采样频率时) 。现在采用的每个ADC都是用定时器单独的触发，并把触发数据分开，分成三等分，每个时刻实现一个ADC的触发。

1. /*

2. *********************************************************************************************************

3. *    函 数 名: TIM1_Config

4. *    功能说明: 配置定时器1，用于触发ADC1，ADC2和ADC3。

5. *             当外部触发信号被选为ADC规则或注入转换时，只有它的上升沿可以启动转换。

6. *    形    参: 无

7. *    返 回 值: 无

8. *********************************************************************************************************

9. */

10. static void TIM1_Config(void)

11. {

12.     TIM_TimeBaseInitTypeDef  TIM_TimeBaseStructure;

13.     TIM_OCInitTypeDef  TIM_OCInitStructure;

14.

15.      /* 使能定时器1 */

16.     RCC_APB2PeriphClockCmd(RCC_APB2Periph_TIM1, ENABLE);

17.

18.      /* 先禁能再配置 */

19.     TIM_Cmd(TIM1, DISABLE);

20.

21.     /*

22.      ********************************************************************************

23.     system_stm32f4xx.c 文件中 void SetSysClock(void) 函数对时钟的配置如下：

24.

25.     HCLK = SYSCLK / 1     (AHB1Periph)

26.     PCLK2 = HCLK / 2      (APB2Periph)

27.     PCLK1 = HCLK / 4      (APB1Periph)

28.

29.     因为APB1 prescaler ！= 1, 所以 APB1上的TIMxCLK = PCLK1 x 2 = SystemCoreClock / 2;

30.     因为APB2 prescaler ！= 1, 所以 APB2上的TIMxCLK = PCLK2 x 2 = SystemCoreClock;

31.

32.     APB1 定时器有 TIM2, TIM3 ,TIM4, TIM5, TIM6, TIM7, TIM12, TIM13, TIM14

33.     APB2 定时器有 TIM1, TIM8 ,TIM9, TIM10, TIM11

34.

35.     TIM1 更新周期是 = TIM1CLK / （TIM_Period + 1）/（TIM_Prescaler + 1）

36.     ********************************************************************************

37.     */

38.     TIM_TimeBaseStructInit(&TIM_TimeBaseStructure);        //初始化定时器1的寄存器为复位值

39.     TIM_TimeBaseStructure.TIM_Period =  168000000/g_SampleFreqTable[TimeBaseId][0] - 1;    TIM_TimeBaseStructure.TIM_Prescaler = g_SampleFreqTable[TimeBaseId][1]-1;    TIM_TimeBaseStructure.TIM_ClockDivision = 0x0;                  //CR1->CKD时间分割值

40.     TIM_TimeBaseStructure.TIM_CounterMode = TIM_CounterMode_Up;     //CR1->CMS[1:0]和DIR定时器模式 向上计数

41.     TIM_TimeBaseInit(TIM1, &TIM_TimeBaseStructure);

42.

43.     /**************ADC1的触发***********************************************/

44.     TIM_OCInitStructure.TIM_OCMode = TIM_OCMode_PWM1;                       TIM_OCInitStructure.TIM_OutputState = TIM_OutputState_Enable;      //CCER 输出使能

45.     TIM_OCInitStructure.TIM_Pulse = TIM_TimeBaseStructure.TIM_Period/3;    TIM_OCInitStructure.TIM_OCPolarity = TIM_OCPolarity_Low;       //CCER输出极性设置

46.     TIM_OC1Init(TIM1, &TIM_OCInitStructure);

47.

48.       /**************ADC2的触发***********************************************/

49.      TIM_OCInitStructure.TIM_OCMode = TIM_OCMode_PWM1;

50.     TIM_OCInitStructure.TIM_OutputState = TIM_OutputState_Enable;

51.     TIM_OCInitStructure.TIM_Pulse = TIM_TimeBaseStructure.TIM_Period*2/3;

52.     TIM_OCInitStructure.TIM_OCPolarity = TIM_OCPolarity_Low;

53.     TIM_OC2Init(TIM1, &TIM_OCInitStructure);

54.

55.      /**************ADC3的触发***********************************************/

56.      TIM_OCInitStructure.TIM_OCMode = TIM_OCMode_PWM1;

57.     TIM_OCInitStructure.TIM_OutputState = TIM_OutputState_Enable;

58.     TIM_OCInitStructure.TIM_Pulse = TIM_TimeBaseStructure.TIM_Period-1;

59.     TIM_OCInitStructure.TIM_OCPolarity = TIM_OCPolarity_Low;

60.     TIM_OC3Init(TIM1, &TIM_OCInitStructure);

61.     //TIM_OC3PreloadConfig(TIM1, TIM_OCPreload_Enable);      //CMR2 设置预装载使能  更新事件产生时写入有效

62.     //TIM_ARRPreloadConfig(TIM1, ENABLE);                    //CR1  设置ARR自动重装 更新事件产生时写入有效

63.     TIM_Cmd(TIM1, ENABLE);

64.

65.     /* 使能PWM输出 */

66.     TIM_CtrlPWMOutputs(TIM1, ENABLE);

67. }

下面是DMA的开启和关闭，一定要保证按照如下的顺序进行，且这些函数不能省略一个，要不重新开启DMA数据将无法再次传输。

1. /*

2. *********************************************************************************************************

3. *    函 数 名: DMA_Open

4. *    功能说明: 使能ADC1，ADC2，ADC3的DMA

5. *    形    参: 无

6. *    返 回 值: 无

7. *********************************************************************************************************

8. */

9. void ADC_DMA_Open(void)

10. {

11.     DMA_InitTypeDef       DMA_InitStructure;

12.

13.      /* DMA2 Stream1 channel1 配置用于ADC3 **************************************/

14.     DMA_DeInit(DMA2_Stream1);

15.      DMA_InitStructure.DMA_Channel = DMA_Channel_2;

16.      DMA_InitStructure.DMA_PeripheralBaseAddr = (uint32_t)ADC3_DR_ADDRESS;

17.      DMA_InitStructure.DMA_Memory0BaseAddr = (uint32_t)&ADC3ConvertedValue;

18.      DMA_InitStructure.DMA_DIR = DMA_DIR_PeripheralToMemory;

19.      DMA_InitStructure.DMA_BufferSize = 1024*10;

20.      DMA_InitStructure.DMA_PeripheralInc = DMA_PeripheralInc_Disable;

21.      DMA_InitStructure.DMA_MemoryInc = DMA_MemoryInc_Enable;

22.      DMA_InitStructure.DMA_PeripheralDataSize = DMA_PeripheralDataSize_HalfWord;

23.      DMA_InitStructure.DMA_MemoryDataSize = DMA_PeripheralDataSize_HalfWord;

24.      DMA_InitStructure.DMA_Mode = DMA_Mode_Circular;

25.      DMA_InitStructure.DMA_Priority = DMA_Priority_High;

26.      DMA_InitStructure.DMA_FIFOMode = DMA_FIFOMode_Disable;

27.      DMA_InitStructure.DMA_FIFOThreshold = DMA_FIFOThreshold_HalfFull;

28.      DMA_InitStructure.DMA_MemoryBurst = DMA_MemoryBurst_Single;

29.      DMA_InitStructure.DMA_PeripheralBurst = DMA_PeripheralBurst_Single;

30.      DMA_Init(DMA2_Stream1, &DMA_InitStructure);

31.     DMA_Cmd(DMA2_Stream1, ENABLE);

32.

33.      /* DMA2 Stream2 channel1 配置用于ADC2 **************************************/

34.     DMA_DeInit(DMA2_Stream2);  /* 在DMA的DMA_Mode_Normal模式，一定要使用这个函数，循环模式可以不用 */

35.      DMA_InitStructure.DMA_Channel = DMA_Channel_1;

36.      DMA_InitStructure.DMA_PeripheralBaseAddr = (uint32_t)ADC2_DR_ADDRESS;

37.      DMA_InitStructure.DMA_Memory0BaseAddr = (uint32_t)&ADC2ConvertedValue;

38.      DMA_InitStructure.DMA_DIR = DMA_DIR_PeripheralToMemory;

39.      DMA_InitStructure.DMA_BufferSize = 1024*10;

40.      DMA_InitStructure.DMA_PeripheralInc = DMA_PeripheralInc_Disable;

41.      DMA_InitStructure.DMA_MemoryInc = DMA_MemoryInc_Enable;

42.      DMA_InitStructure.DMA_PeripheralDataSize = DMA_PeripheralDataSize_HalfWord;

43.      DMA_InitStructure.DMA_MemoryDataSize = DMA_PeripheralDataSize_HalfWord;

44.      DMA_InitStructure.DMA_Mode = DMA_Mode_Circular;

45.      DMA_InitStructure.DMA_Priority = DMA_Priority_High;

46.      DMA_InitStructure.DMA_FIFOMode = DMA_FIFOMode_Disable;

47.      DMA_InitStructure.DMA_FIFOThreshold = DMA_FIFOThreshold_HalfFull;

48.      DMA_InitStructure.DMA_MemoryBurst = DMA_MemoryBurst_Single;

49.      DMA_InitStructure.DMA_PeripheralBurst = DMA_PeripheralBurst_Single;

50.      DMA_Init(DMA2_Stream2, &DMA_InitStructure);

51.     DMA_Cmd(DMA2_Stream2, ENABLE);

52.

53.      /* DMA2 Stream0 channel0 配置用于ADC1 **************************************/

54.     DMA_DeInit(DMA2_Stream0);

55.      DMA_InitStructure.DMA_Channel = DMA_Channel_0;

56.      DMA_InitStructure.DMA_PeripheralBaseAddr = (uint32_t)ADC1_DR_ADDRESS;

57.      DMA_InitStructure.DMA_Memory0BaseAddr = (uint32_t)&ADC1ConvertedValue;

58.      DMA_InitStructure.DMA_DIR = DMA_DIR_PeripheralToMemory;

59.      DMA_InitStructure.DMA_BufferSize = 1024*10;

60.      DMA_InitStructure.DMA_PeripheralInc = DMA_PeripheralInc_Disable;

61.      DMA_InitStructure.DMA_MemoryInc = DMA_MemoryInc_Enable;

62.      DMA_InitStructure.DMA_PeripheralDataSize = DMA_PeripheralDataSize_HalfWord;

63.      DMA_InitStructure.DMA_MemoryDataSize = DMA_PeripheralDataSize_HalfWord;

64.      DMA_InitStructure.DMA_Mode = DMA_Mode_Circular;

65.      DMA_InitStructure.DMA_Priority = DMA_Priority_High;

66.      DMA_InitStructure.DMA_FIFOMode = DMA_FIFOMode_Disable;

67.      DMA_InitStructure.DMA_FIFOThreshold = DMA_FIFOThreshold_HalfFull;

68.      DMA_InitStructure.DMA_MemoryBurst = DMA_MemoryBurst_Single;

69.      DMA_InitStructure.DMA_PeripheralBurst = DMA_PeripheralBurst_Single;

70.      DMA_Init(DMA2_Stream0, &DMA_InitStructure);

71.     DMA_Cmd(DMA2_Stream0, ENABLE);
