Butler Matrix simulation in Sonnet software
How should I emulate the MIMO encoder and decoder in Sonnet ?
butler_matrix.son
FTYP SONPROJ 17 ! Sonnet Project File HEADER END HEADER DIM ANG DEG CAP PF CON /OH FREQ GHZ IND NH LNG MM RES OH END DIM CONTROL VARSWP OPTIONS -d SPEED 0 CACHE_ABS 1 Q_ACC N END CONTROL GEO TMET "Lossless" 0 SUP 0 0 0 0 BMET "Lossless" 0 SUP 0 0 0 0 BOX 1 144.923 94.2602 5968 3824 20 0 0 1 1 0 0 0 0 "Air" 0 1 1 0 0 0 0 "Substrate" TECHLAY METAL Metal1 <UNSPECIFIED> -2 0 0 0 -1 N 0 1 1 100 100 0 0 0 Y END END LORGN 0 250 U NUM 70 0 5 -1 N 860 1 1 100 100 0 0 0 Y TLAYNAM Metal1 INH -0.01115870618 24.16859161 50.3533233 24.16859161 50.3533233 27.21659161 -0.01115870618 27.21659161 -0.01115870618 24.16859161 END 0 5 -1 N 861 1 1 100 100 0 0 0 Y TLAYNAM Metal1 INH 11.78022696 22.07212858 26.05647976 22.07212858 26.05647976 27.21106352 11.78022696 27.21106352 11.78022696 22.07212858 END 0 5 -1 N 862 1 1 100 100 0 0 0 Y TLAYNAM Metal1 INH 37.78954004 41.57014745 -1.730815602e-15 41.57014745 1.821898076e-15 38.52214745 37.78954004 38.52214745 37.78954004 41.57014745 END 0 5 -1 N 863 1 1 100 100 0 0 0 Y TLAYNAM Metal1 INH 25.9902837 43.66781358 11.7140309 43.66781358 11.7140309 38.52887863 25.9902837 38.52887863 25.9902837 43.66781358 END 0 5 -1 N 864 1 1 100 100 0 0 0 Y TLAYNAM Metal1 INH 11.73601526 25.97751052 11.73601526 40.24360933 8.688015259 40.24360933 8.688015259 25.97751052 11.73601526 25.97751052 END 0 5 -1 N 865 1 1 100 100 0 0 0 Y TLAYNAM Metal1 INH 29.12978347 25.76583025 29.12978347 40.03192906 26.08178347 40.03192906 26.08178347 25.76583025 29.12978347 25.76583025 END 0 5 -1 N 866 1 1 100 100 0 0 0 Y TLAYNAM Metal1 INH 11.88251934 22.07496152 13.99298608 24.18542827 11.91982826 26.2585861 9.809361511 24.14811935 11.88251934 22.07496152 END 0 5 -1 N 867 1 1 100 100 0 0 0 Y TLAYNAM Metal1 INH 26.02599068 22.0431059 28.13645742 24.15357265 26.0632996 26.22673047 23.95283285 24.11626373 26.02599068 22.0431059 END 0 5 -1 N 868 1 1 100 100 0 0 0 Y TLAYNAM Metal1 INH 25.95094706 39.57242364 28.0614138 41.68289039 25.98825598 43.75604821 23.87778923 41.64558147 25.95094706 39.57242364 END 0 5 -1 N 869 1 1 100 100 0 0 0 Y TLAYNAM Metal1 INH 11.74101772 39.48705683 13.85148446 41.59752358 11.77832664 43.6706814 9.667859892 41.56021466 11.74101772 39.48705683 END 0 5 -1 N 870 1 1 100 100 0 0 0 Y TLAYNAM Metal1 INH 11.71637809 68.19712107 13.82684483 70.30758782 11.75368701 72.38074564 9.643220262 70.2702789 11.71637809 68.19712107 END 0 5 -1 N 871 1 1 100 100 0 0 0 Y TLAYNAM Metal1 INH 11.85787971 50.78502576 13.96834645 52.89549251 11.89518863 54.96865033 9.784721882 52.85818359 11.85787971 50.78502576 END 0 5 -1 N 872 1 1 100 100 0 0 0 Y TLAYNAM Metal1 INH 26.00135105 50.75317014 28.11181779 52.86363689 26.03865997 54.93679471 23.92819322 52.82632797 26.00135105 50.75317014 END 0 5 -1 N 873 1 1 100 100 0 0 0 Y TLAYNAM Metal1 INH 50.88663943 70.28021168 0 70.28021168 0 67.23221168 50.88663943 67.23221168 50.88663943 70.28021168 END 0 5 -1 N 874 1 1 100 100 0 0 0 Y TLAYNAM Metal1 INH 25.96564407 72.37787782 11.68939127 72.37787782 11.68939127 67.23894287 25.96564407 67.23894287 25.96564407 72.37787782 END 0 5 -1 N 875 1 1 100 100 0 0 0 Y TLAYNAM Metal1 INH 0 52.87865584 37.42910989 52.87865584 37.42910989 55.92665584 0 55.92665584 0 52.87865584 END 0 5 -1 N 876 1 1 100 100 0 0 0 Y TLAYNAM Metal1 INH 11.71137563 54.68757476 11.71137563 68.95367357 8.663375632 68.95367357 8.663375632 54.68757476 11.71137563 54.68757476 END 0 5 -1 N 877 1 1 100 100 0 0 0 Y TLAYNAM Metal1 INH 29.10514384 54.47589448 29.10514384 68.74199329 26.05714384 68.74199329 26.05714384 54.47589448 29.10514384 54.47589448 END 0 5 -1 N 878 1 1 100 100 0 0 0 Y TLAYNAM Metal1 INH 11.75558733 50.78219282 26.03184014 50.78219282 26.03184014 55.92112776 11.75558733 55.92112776 11.75558733 50.78219282 END 0 5 -1 N 879 1 1 100 100 0 0 0 Y TLAYNAM Metal1 INH 25.92630743 68.28248788 28.03677417 70.39295463 25.96361635 72.46611245 23.8531496 70.35564571 25.92630743 68.28248788 END 0 5 -1 N 880 1 1 100 100 0 0 0 Y TLAYNAM Metal1 INH 57.81898524 53.83568512 59.92945198 55.94615187 57.85629416 58.01930969 55.74582741 55.90884295 57.81898524 53.83568512 END 0 5 -1 N 881 1 1 100 100 0 0 0 Y TLAYNAM Metal1 INH 57.96048686 36.42358981 60.0709536 38.53405656 57.99779578 40.60721438 55.88732903 38.49674764 57.96048686 36.42358981 END 0 5 -1 N 882 1 1 100 100 0 0 0 Y TLAYNAM Metal1 INH 83.86750756 55.91877573 28.52025013 55.91877573 28.52025013 52.87077573 83.86750756 52.87077573 83.86750756 55.91877573 END 0 5 -1 N 883 1 1 100 100 0 0 0 Y TLAYNAM Metal1 INH 73.71554804 58.01644187 57.79199842 58.01644187 57.79199842 52.87750692 73.71554804 52.87750692 73.71554804 58.01644187 END 0 5 -1 N 884 1 1 100 100 0 0 0 Y TLAYNAM Metal1 INH 28.6989005 38.51721989 83.53171704 38.51721989 83.53171704 41.56521989 28.6989005 41.56521989 28.6989005 38.51721989 END 0 5 -1 N 885 1 1 100 100 0 0 0 Y TLAYNAM Metal1 INH 57.81398278 40.32613881 57.81398278 54.59223762 54.76598278 54.59223762 54.76598278 40.32613881 57.81398278 40.32613881 END 0 5 -1 N 886 1 1 100 100 0 0 0 Y TLAYNAM Metal1 INH 75.20775099 36.42879531 75.20775099 54.38055734 72.15975099 54.38055734 72.15975099 36.42879531 75.20775099 36.42879531 END 0 5 -1 N 887 1 1 100 100 0 0 0 Y TLAYNAM Metal1 INH 57.85819448 36.42075687 73.02292923 36.42075687 73.02292923 41.55969181 57.85819448 41.55969181 57.85819448 36.42075687 END 0 5 -1 N 888 1 1 100 100 0 0 0 Y TLAYNAM Metal1 INH 74.28223616 36.44918227 89.52587548 36.44918227 89.52587548 41.58811722 74.28223616 41.58811722 74.28223616 36.44918227 END 0 5 -1 N 889 1 1 100 100 0 0 0 Y TLAYNAM Metal1 INH 89.49888866 40.62993902 87.38842192 38.51947227 89.46157974 36.44631445 91.57204649 38.55678119 89.49888866 40.62993902 END 0 5 -1 N 890 1 1 100 100 0 0 0 Y TLAYNAM Metal1 INH 118.6189734 55.94840425 63.78615683 55.94840425 63.78615683 52.90040425 118.6189734 52.90040425 118.6189734 55.94840425 END 0 5 -1 N 891 1 1 100 100 0 0 0 Y TLAYNAM Metal1 INH 72.11012293 58.02590923 72.11012293 40.0850668 75.15812291 40.0850668 75.15812291 58.02590923 72.11012293 58.02590923 END 0 5 -1 N 892 1 1 100 100 0 0 0 Y TLAYNAM Metal1 INH 89.45967942 58.04486727 73.71554804 58.04486727 73.71554804 52.90593233 89.45967942 52.90593233 89.45967942 58.04486727 END 0 5 -1 N 893 1 1 100 100 0 0 0 Y TLAYNAM Metal1 INH 63.45036633 38.54684841 118.7976238 38.54684841 118.7976238 41.59484841 63.45036633 41.59484841 63.45036633 38.54684841 END 0 5 -1 N 894 1 1 100 100 0 0 0 Y TLAYNAM Metal1 INH 89.35738704 58.04203433 87.2469203 55.93156758 89.32007812 53.85840976 91.43054487 55.9688765 89.35738704 58.04203433 END 0 5 -1 N 895 1 1 100 100 0 0 0 Y TLAYNAM Metal1 INH 89.50389112 54.13948533 89.50389112 39.87338652 92.55189112 39.87338652 92.55189112 54.13948533 89.50389112 54.13948533 END 0 5 -1 N 896 1 1 100 100 0 0 0 Y TLAYNAM Metal1 INH 51.64914482 6.827338233 92.99333356 6.827338233 92.99333356 13.0224984 51.64914482 13.0224984 51.64914482 6.827338233 END 0 5 -1 N 897 1 1 100 100 0 0 0 Y TLAYNAM Metal1 INH 49.06143523 9.411394164 52.0541161 9.411394164 52.0541161 25.47370982 49.06143523 25.47370982 49.06143523 9.411394164 END 0 5 -1 N 898 1 1 100 100 0 0 0 Y TLAYNAM Metal1 INH 92.62597269 9.473363237 95.61865356 9.473363237 95.61865356 25.56902663 92.62597269 25.56902663 92.62597269 9.473363237 END 0 5 -1 N 899 1 1 100 100 0 0 0 Y TLAYNAM Metal1 INH 50.36910914 23.77177128 52.08405698 25.48671913 50.39432896 27.17644715 48.67938111 25.46149931 50.36910914 23.77177128 END 0 5 -1 N 900 1 1 100 100 0 0 0 Y TLAYNAM Metal1 INH 51.659041 6.806591388 53.76950774 8.917058138 51.13299975 11.55356613 49.022533 9.443099389 51.659041 6.806591388 END 0 5 -1 N 901 1 1 100 100 0 0 0 Y TLAYNAM Metal1 INH 92.94236386 6.850408335 90.83189712 8.960875085 93.46840511 11.59738308 95.57887186 9.486916335 92.94236386 6.850408335 END 0 5 -1 N 902 1 1 100 100 0 0 0 Y TLAYNAM Metal1 INH 94.38417265 23.85274658 96.09912049 25.56769443 94.40939247 27.25742245 92.69444462 25.54247461 94.38417265 23.85274658 END 0 5 -1 N 903 1 1 100 100 0 0 0 Y TLAYNAM Metal1 INH 133.1571918 39.51678922 131.0467251 41.62725597 133.1198829 43.70041379 135.2303497 41.58994705 133.1571918 39.51678922 END 0 5 -1 N 904 1 1 100 100 0 0 0 Y TLAYNAM Metal1 INH 133.0156902 22.10469391 130.9052235 24.21516066 132.9783813 26.28831848 135.088848 24.17785174 133.0156902 22.10469391 END 0 5 -1 N 905 1 1 100 100 0 0 0 Y TLAYNAM Metal1 INH 118.8722189 22.07283829 116.7617521 24.18330504 118.8349099 26.25646286 120.9453767 24.14599612 118.8722189 22.07283829 END 0 5 -1 N 906 1 1 100 100 0 0 0 Y TLAYNAM Metal1 INH 107.1086695 41.59987983 144.9360582 41.59987983 144.9360582 38.55187983 107.1086695 38.55187983 107.1086695 41.59987983 END 0 5 -1 N 907 1 1 100 100 0 0 0 Y TLAYNAM Metal1 INH 118.9079258 43.69754597 133.1841786 43.69754597 133.1841786 38.55861102 118.9079258 38.55861102 118.9079258 43.69754597 END 0 5 -1 N 908 1 1 100 100 0 0 0 Y TLAYNAM Metal1 INH 144.9093683 24.19832399 94.54488624 24.19832399 94.54488624 27.24632399 144.9093683 27.24632399 144.9093683 24.19832399 END 0 5 -1 N 909 1 1 100 100 0 0 0 Y TLAYNAM Metal1 INH 133.1621943 26.00724291 133.1621943 40.27334172 136.2101943 40.27334172 136.2101943 26.00724291 133.1621943 26.00724291 END 0 5 -1 N 910 1 1 100 100 0 0 0 Y TLAYNAM Metal1 INH 115.7684261 25.79556263 115.7684261 40.06166144 118.8164261 40.06166144 118.8164261 25.79556263 115.7684261 25.79556263 END 0 5 -1 N 911 1 1 100 100 0 0 0 Y TLAYNAM Metal1 INH 133.1179826 22.10186097 118.8417298 22.10186097 118.8417298 27.24079591 133.1179826 27.24079591 133.1179826 22.10186097 END 0 5 -1 N 912 1 1 100 100 0 0 0 Y TLAYNAM Metal1 INH 118.9472625 39.60215603 116.8367957 41.71262278 118.9099536 43.7857806 121.0204203 41.67531386 118.9472625 39.60215603 END 0 5 -1 N 913 1 1 100 100 0 0 0 Y TLAYNAM Metal1 INH 50.7389325 70.49214162 52.45388034 68.77719377 50.76415232 67.08746575 49.04920447 68.80241359 50.7389325 70.49214162 END 0 5 -1 N 914 1 1 100 100 0 0 0 Y TLAYNAM Metal1 INH 52.02886436 87.45732151 54.1393311 85.34685476 51.50282311 82.71034677 49.39235636 84.82081351 52.02886436 87.45732151 END 0 5 -1 N 915 1 1 100 100 0 0 0 Y TLAYNAM Metal1 INH 52.01896818 87.43657467 93.36315693 87.43657467 93.36315693 81.24141451 52.01896818 81.24141451 52.01896818 87.43657467 END 0 5 -1 N 916 1 1 100 100 0 0 0 Y TLAYNAM Metal1 INH 94.75399603 70.41116632 96.46894383 68.69621847 94.77921583 67.00649045 93.06426803 68.72143829 94.75399603 70.41116632 END 0 5 -1 N 917 1 1 100 100 0 0 0 Y TLAYNAM Metal1 INH 49.43125859 84.85251874 52.42393946 84.85251874 52.42393946 68.79020308 49.43125859 68.79020308 49.43125859 84.85251874 END 0 5 -1 N 918 1 1 100 100 0 0 0 Y TLAYNAM Metal1 INH 93.31218723 87.41350457 91.20172053 85.30303782 93.83822843 82.66652983 95.94869523 84.77699657 93.31218723 87.41350457 END 0 5 -1 N 919 1 1 100 100 0 0 0 Y TLAYNAM Metal1 INH 92.99579603 84.79054966 95.98847693 84.79054966 95.98847693 68.69488627 92.99579603 68.69488627 92.99579603 84.79054966 END 0 5 -1 N 920 1 1 100 100 0 0 0 Y TLAYNAM Metal1 INH 119.0863208 50.81633437 133.3625736 50.81633437 133.3625736 55.95526932 119.0863208 55.95526932 119.0863208 50.81633437 END 0 5 -1 N 921 1 1 100 100 0 0 0 Y TLAYNAM Metal1 INH 119.1256574 54.91172431 117.0151907 52.80125756 119.0883485 50.72809974 121.1988152 52.83856648 119.1256574 54.91172431 END 0 5 -1 N 922 1 1 100 100 0 0 0 Y TLAYNAM Metal1 INH 133.2963775 72.41201937 119.0201247 72.41201937 119.0201247 67.27308443 133.2963775 67.27308443 133.2963775 72.41201937 END 0 5 -1 N 923 1 1 100 100 0 0 0 Y TLAYNAM Metal1 INH 115.946821 68.71831771 115.946821 54.4522189 118.994821 54.4522189 118.994821 68.71831771 115.946821 68.71831771 END 0 5 -1 N 924 1 1 100 100 0 0 0 Y TLAYNAM Metal1 INH 133.3355868 54.99709112 131.22512 52.88662437 133.2982778 50.81346655 135.4087446 52.92393329 133.3355868 54.99709112 END 0 5 -1 N 925 1 1 100 100 0 0 0 Y TLAYNAM Metal1 INH 133.3405892 68.50663743 133.3405892 54.24053862 136.3885892 54.24053862 136.3885892 68.50663743 133.3405892 68.50663743 END 0 5 -1 N 926 1 1 100 100 0 0 0 Y TLAYNAM Metal1 INH 107.2870644 52.91400051 144.9297665 52.91400051 144.9297665 55.96200051 107.2870644 55.96200051 107.2870644 52.91400051 END 0 5 -1 N 927 1 1 100 100 0 0 0 Y TLAYNAM Metal1 INH 133.1940851 72.40918643 131.0836184 70.29871968 133.1567762 68.22556186 135.267243 70.3360286 133.1940851 72.40918643 END 0 5 -1 N 928 1 1 100 100 0 0 0 Y TLAYNAM Metal1 INH 119.0506138 72.44104205 116.9401471 70.3305753 119.0133049 68.25741748 121.1237716 70.36788422 119.0506138 72.44104205 END 0 5 -1 N 929 1 1 100 100 0 0 0 Y TLAYNAM Metal1 INH 144.9233631 70.31555635 94.72328117 70.31555635 94.72328117 67.26755635 144.9233631 67.26755635 144.9233631 70.31555635 END END GEO OPT MAX 100 END OPT VARSWP ENABLED Y FREQ Y AY ABS_ENTRY -1.0 END END VARSWP
I am trying to replicate a 4 X 4 butler matrix
However, the memory required to simulate is too large at 90 GB which is not possible for any consumer-grade computer.
Could anyone advise ?
butler_matrix.son
FTYP SONPROJ 13 ! Sonnet Project File VER 15.52 HEADER END HEADER DIM ANG DEG CAP PF CON /OH FREQ GHZ IND NH LNG MM RES OH END DIM FREQ ABS_ENTRY 0.1 6.0 END FREQ CONTROL STD OPTIONS -d SPEED 0 CACHE_ABS 1 TARG_ABS 300 Q_ACC N END CONTROL GEO TMET "Lossless" 0 SUP 0 0 0 0 BMET "Lossless" 0 SUP 0 0 0 0 MET "Copper" 1 NOR 58000000 0.5 0.035 BRI "Alumina (96%)" 0 9.4 0.0004 0 BRI "Alumina (99.5%)" 0 9.9 0.0001 0 BRI "Aluminum Nitride" 0 8.6 0.0003 0 BRI "Arlon 25FR" 0 3.58 0.0035 0 BRI "Arlon 25N" 0 3.38 0.0025 0 BRI "Arlon AD5" 0 5.1 0.003 0 BRI "Arlon AD10" 0 10.2 0.005 0 BRI "Arlon AD250" 0 2.5 0.0018 0 BRI "Arlon AD255A" 0 2.55 0.0015 0 BRI "Arlon AD260A" 0 2.6 0.0018 0 BRI "Arlon AD270" 0 2.7 0.0023 0 BRI "Arlon AD300A" 0 3 0.002 0 BRI "Arlon AD320A" 0 3.2 0.0032 0 BRI "Arlon AD350A" 0 3.5 0.003 0 BRI "Arlon AD410" 0 4.1 0.003 0 BRI "Arlon AD430" 0 4.3 0.003 0 BRI "Arlon AD450" 0 4.5 0.0035 0 BRI "Arlon AD600" 0 6.15 0.003 0 BRI "Arlon AD1000" 0 10.2 0.0023 0 BRI "Arlon AR1000" 0 9.8 0.003 0 BRI "Arlon CLTE" 0 2.96 0.0023 0 BRI "Arlon CLTE-AT" 0 3 0.0013 0 BRI "Arlon CLTE-P" 0 2.94 0.0025 0 BRI "Arlon CLTE-XT" 0 2.94 0.0012 0 BRI "Arlon Cu 217LX" 0 2.17 0.0009 0 BRI "Arlon Cu 233LX" 0 2.33 0.0013 0 BRI "Arlon Cu 250GT" 0 2.5 0.001 0 BRI "Arlon Cu 250GX" 0 2.5 0.0018 0 BRI "Arlon Cu 6250" 0 2.32 0.0013 0 BRI "Arlon Cu 6700" 0 2.35 0.0025 0 BRI "Arlon Di 522" 0 2.5 0.001 0 BRI "Arlon Di 527" 0 2.5 0.0018 0 BRI "Arlon Di 870" 0 2.33 0.0013 0 BRI "Arlon Di 880" 0 2.17 0.0009 0 BRI "Arlon Iso 917" 0 2.17 0.0013 0 BRI "Arlon Iso 933" 0 2.33 0.0016 0 BRI "Arlon Multi HF" 0 3.7 0.004 0 BRI "Arlon TC350" 0 3.5 0.002 0 BRI "Arlon TC600" 0 6.15 0.002 0 BRI "Beryllia (99.5%)" 0 6.5 0.0004 0 BRI "CEM-1" 0 4.5 0.02 0 BRI "CEM-3" 0 4.5 0.02 0 BRI "Dupont 9K7" 0 7.1 0.0012 0 BRI "Dupont 943" 0 7.4 0.002 0 BRI "Dupont 951" 0 7.8 0.006 0 BRI "Dupont FEP" 0 2 0.0005 0 BRI "Dupont Vacrel" 0 3.8 0.011 0 BRI "ESL 41010" 0 7.5 0.005 0 BRI "ESL 41020" 0 7.25 0.005 0 BRI "ESL 41050" 0 13.5 0.002 0 BRI "ESL 41060" 0 16.5 0.002 0 BRI "ESL 41110" 0 4.5 0.004 0 BRI "Ferro A6M" 0 5.9 0.002 0 BRI "Ferro A6S" 0 5.9 0.002 0 BRI "Ferro L8" 0 7.3 0.0018 0 BRI "FR-4" 0 4.4 0.02 0 BRI "G-10" 0 4.8 0.025 0 BRI "Gallium Arsenide" 0 12.9 0.006 0 BRI "Gallium Nitride" 0 9.7 0 0 BRI "Glass (Pyrex)" 0 4.82 0.0054 0 BRI "Heraeus HL2000" 0 7.3 0.0026 0 BRI "Isola 370HR" 0 4.04 0.021 0 BRI "Isola FR408" 0 3.77 0.0116 0 BRI "Isola FR408HR" 0 3.68 0.0092 0 BRI "Isola Getek" 0 3.6 0.01 0 BRI "Isola GI-180" 0 3.7 0.013 0 BRI "Isola IS415" 0 3.82 0.0125 0 BRI "Isola IS620i" 0 3.58 0.006 0 BRI "Isola IS680-280" 0 2.8 0.0025 0 BRI "Isola IS680-300" 0 3 0.003 0 BRI "Isola IS680-320" 0 3.2 0.003 0 BRI "Isola IS680-333" 0 3.33 0.003 0 BRI "Isola IS680-338" 0 3.38 0.0032 0 BRI "Isola IS680-345" 0 3.45 0.0036 0 BRI "Kerafol CT800" 0 5.3 0.008 0 BRI "Nelco MW9350" 0 3.7 0.004 0 BRI "Nelco N4000-12" 0 3.7 0.008 0 BRI "Nelco N4000-13" 0 3.7 0.009 0 BRI "Nelco N4000-13SI" 0 3.2 0.007 0 BRI "Nelco N4000-13EP" 0 3.7 0.008 0 BRI "Nelco N4350-13RF" 0 3.5 0.0065 0 BRI "Nelco N4380-13RF" 0 3.8 0.007 0 BRI "Nelco N9300-13RF" 0 3 0.004 0 BRI "Nelco N9320-13RF" 0 3.2 0.0045 0 BRI "Nelco N9338-13RF" 0 3.38 0.0046 0 BRI "Nelco N9350-13RF" 0 3.48 0.0055 0 BRI "Nelco NH9294" 0 2.94 0.0022 0 BRI "Nelco NH9300" 0 3 0.0023 0 BRI "Nelco NH9320" 0 3.2 0.0024 0 BRI "Nelco NH9338" 0 3.38 0.0025 0 BRI "Nelco NH9348" 0 3.48 0.003 0 BRI "Nelco NH9350" 0 3.5 0.003 0 BRI "Nelco NH9410" 0 4.1 0.003 0 BRI "Nelco NH9450" 0 4.5 0.003 0 BRI "Nelco NX9240" 0 2.4 0.0016 0 BRI "Nelco NX9245" 0 2.45 0.0016 0 BRI "Nelco NX9250" 0 2.5 0.0017 0 BRI "Nelco NX9255" 0 2.55 0.0018 0 BRI "Nelco NX9260" 0 2.6 0.0019 0 BRI "Nelco NY9208" 0 2.08 0.0006 0 BRI "Nelco NY9217" 0 2.17 0.0008 0 BRI "Nelco NY9220" 0 2.2 0.0009 0 BRI "Nelco NY9233" 0 2.33 0.0011 0 BRI "PET" 0 3.37 0.0208 0 BRI "Polyimide" 0 3.5 0.003 0 BRI "Quartz (Fused)" 0 3.78 0.0001 0 BRI "Rogers 3001" 0 2.28 0.003 0 BRI "Rogers RO2808" 0 7.6 0.0015 0 BRI "Rogers RO3003" 0 3 0.0013 0 BRI "Rogers RO3006" 0 6.5 0.002 0 BRI "Rogers RO3010" 0 11.2 0.0022 0 BRI "Rogers RO3035" 0 3.6 0.0018 0 BRI "Rogers RO3203" 0 3.02 0.0016 0 BRI "Rogers RO3206" 0 6.6 0.0027 0 BRI "Rogers RO3210" 0 10.8 0.0027 0 BRI "Rogers RO3730" 0 3 0.0016 0 BRI "Rogers RO4003C" 0 3.55 0.0029 0 BRI "Rogers RO4533" 0 3.45 0.0029 0 BRI "Rogers RO4534" 0 3.4 0.003 0 BRI "Rogers RO4350B" 0 3.66 0.0037 0 BRI "Rogers RO4350BTX" 0 3.66 0.0034 0 BRI "Rogers RO4360" 0 6.15 0.0038 0 BRI "Rogers RO4450B-3.6" 0 3.3 0.0043 0 BRI "Rogers RO4450B-4" 0 3.54 0.004 0 BRI "Rogers RO4450F" 0 3.52 0.0041 0 BRI "Rogers RO4730" 0 3 0.0033 0 BRI "Rogers RT5870" 0 2.33 0.0012 0 BRI "Rogers RT5880" 0 2.2 0.0009 0 BRI "Rogers RT5880LZ" 0 1.96 0.0019 0 BRI "Rogers RT6002" 0 2.94 0.0012 0 BRI "Rogers RT6006" 0 6.15 0.0027 0 BRI "Rogers RT6010LM" 0 10.9 0.0023 0 BRI "Rogers RT6035HTC" 0 3.6 0.0013 0 BRI "Rogers RT6202" 0 2.94 0.0015 0 BRI "Rogers RT6202PR" 0 2.95 0.0015 0 BRI "Rogers Syron7000" 0 3.4 0.0045 0 BRI "Rogers Syron7100-2" 0 3.61 0.006 0 BRI "Rogers Syron7100-4" 0 3.39 0.005 0 BRI "Rogers Theta" 0 4.01 0.0118 0 BRI "Rogers TMM 3" 0 3.39 0.002 0 BRI "Rogers TMM 4" 0 4.5 0.002 0 BRI "Rogers TMM 6" 0 6 0.0023 0 BRI "Rogers TMM 10" 0 9.56 0.0022 0 BRI "Rogers TMM 10i" 0 9.96 0.002 0 BRI "Rogers UL2000" 0 2.5 0.0019 0 BRI "Rogers UL3850" 0 3.05 0.0025 0 BRI "Rogers UL3908" 0 2.9 0.0025 0 BRI "Rogers XT8000" 0 3.34 0.0035 0 BRI "Rogers XT8100-2" 0 3.54 0.0049 0 BRI "Rogers XT8100-4" 0 3.32 0.0038 0 BRI "Silicon (intrinsic)" 0 11.9 0.004 0.00044 BRI "Silicon Dioxide" 0 3.9 0 0 BRI "Silicon Nitride" 0 7.5 0 0 BRI "Taconic CER-10" 0 10 0.0035 0 BRI "Taconic FastFilm" 0 2.7 0.0012 0 BRI "Taconic Fastrise-DS" 0 2.96 0.0018 0 BRI "Taconic Fastrise27" 0 2.7 0.0014 0 BRI "Taconic Fastrise77" 0 7.7 0.0034 0 BRI "Taconic FEP" 0 2 0.0003 0 BRI "Taconic RF-30" 0 3 0.0014 0 BRI "Taconic RF-35" 0 3.5 0.0018 0 BRI "Taconic RF-35A2" 0 3.5 0.0011 0 BRI "Taconic RF-35P" 0 3.5 0.0025 0 BRI "Taconic RF-41" 0 4.1 0.0038 0 BRI "Taconic RF-43" 0 4.3 0.0033 0 BRI "Taconic RF-45" 0 4.5 0.0037 0 BRI "Taconic RF-60A" 0 6.15 0.0038 0 BRI "Taconic RF-301" 0 2.97 0.0012 0 BRI "Taconic TacBond HT" 0 2.35 0.0025 0 BRI "Taconic TLA-6" 0 2.62 0.0012 0 BRI "Taconic TLC-27" 0 2.75 0.003 0 BRI "Taconic TLC-30" 0 3 0.003 0 BRI "Taconic TLC-32" 0 3.2 0.003 0 BRI "Taconic TLE-95" 0 2.95 0.0028 0 BRI "Taconic TLF-34" 0 3.4 0.002 0 BRI "Taconic TLF-35" 0 3.5 0.002 0 BRI "Taconic TLP-3" 0 2.33 0.0009 0 BRI "Taconic TLP-5" 0 2.2 0.0009 0 BRI "Taconic TLP-5A" 0 2.17 0.0009 0 BRI "Taconic TLT-0" 0 2.45 0.0006 0 BRI "Taconic TLT-9" 0 2.5 0.0006 0 BRI "Taconic TLT-8" 0 2.55 0.0006 0 BRI "Taconic TLT-7" 0 2.6 0.0006 0 BRI "Taconic TLT-6" 0 2.65 0.0006 0 BRI "Taconic TLX-0" 0 2.45 0.0019 0 BRI "Taconic TLX-9" 0 2.5 0.0019 0 BRI "Taconic TLX-8" 0 2.55 0.0019 0 BRI "Taconic TLX-7" 0 2.6 0.0019 0 BRI "Taconic TLX-6" 0 2.65 0.0019 0 BRI "Taconic TLY-3" 0 2.33 0.0009 0 BRI "Taconic TLY-3F" 0 2.33 0.0009 0 BRI "Taconic TLY-5" 0 2.2 0.0009 0 BRI "Taconic TLY-5-L" 0 2.2 0.0009 0 BRI "Taconic TLY-5A" 0 2.17 0.0009 0 BRI "Taconic TLY-5A-L" 0 2.17 0.0009 0 BRI "Taconic TPG-30" 0 3 0.0038 0 BRI "Taconic TPG-32" 0 3.2 0.005 0 BRI "Taconic TPG-35" 0 3.5 0.005 0 BRI "Taconic TRF-41" 0 4.1 0.0035 0 BRI "Taconic TRF-43" 0 4.3 0.0035 0 BRI "Taconic TRF-45" 0 4.5 0.0035 0 BRI "Taconic TSM-DS" 0 2.85 0.001 0 BRI "Taconic TSM-DS3" 0 3 0.0011 0 BRI "Taconic TSM-26" 0 2.6 0.0014 0 BRI "Taconic TSM-29" 0 2.94 0.0013 0 BRI "Taconic TSM-30" 0 3 0.0013 0 BRI "Teflon (PTFE)" 0 2.08 0.0004 0 BOX 1 144.923 94.2602 5968 3824 20 0 10 1 1 0 0 0 0 "Air" 1.57 4.4 1 0.02 0 0 0 "FR-4" TECHLAY METAL Metal1 <UNSPECIFIED> -2 0 0 0 0 N 0 1 1 100 100 0 0 0 Y END END LORGN 0 250 U POR1 STD POLY 4681 1 3 1 50 0 0 0 -0.01115870618 25.69259161 POR1 STD POLY 4685 1 1 2 50 0 0 0 4.5541237e-17 40.04614745 POR1 STD POLY 4698 1 1 4 50 0 0 0 0 68.75621168 POR1 STD POLY 4702 1 3 3 50 0 0 0 0 54.40265584 POR1 STD POLY 4735 1 1 6 50 0 0 0 144.9360582 40.07587983 POR1 STD POLY 4739 1 3 5 50 0 0 0 144.9093683 25.72232399 POR1 STD POLY 4759 1 1 7 50 0 0 0 144.9297665 54.43800051 POR1 STD POLY 4764 1 3 8 50 0 0 0 144.9233631 68.79155635 NUM 70 0 5 0 N 4681 1 1 100 100 0 0 0 Y TLAYNAM Metal1 INH -0.01115870618 24.16859161 50.3533233 24.16859161 50.3533233 27.21659161 -0.01115870618 27.21659161 -0.01115870618 24.16859161 END 0 5 0 N 4684 1 1 100 100 0 0 0 Y TLAYNAM Metal1 INH 11.78022696 22.07212858 26.05647976 22.07212858 26.05647976 27.21106352 11.78022696 27.21106352 11.78022696 22.07212858 END 0 5 0 N 4685 1 1 100 100 0 0 0 Y TLAYNAM Metal1 INH 37.78954004 41.57014745 -1.730815602e-15 41.57014745 1.821898076e-15 38.52214745 37.78954004 38.52214745 37.78954004 41.57014745 END 0 5 0 N 4688 1 1 100 100 0 0 0 Y TLAYNAM Metal1 INH 25.9902837 43.66781358 11.7140309 43.66781358 11.7140309 38.52887863 25.9902837 38.52887863 25.9902837 43.66781358 END 0 5 0 N 4689 1 1 100 100 0 0 0 Y TLAYNAM Metal1 INH 11.73601526 25.97751052 11.73601526 40.24360933 8.688015259 40.24360933 8.688015259 25.97751052 11.73601526 25.97751052 END 0 5 0 N 4690 1 1 100 100 0 0 0 Y TLAYNAM Metal1 INH 29.12978347 25.76583025 29.12978347 40.03192906 26.08178347 40.03192906 26.08178347 25.76583025 29.12978347 25.76583025 END 0 5 0 N 4691 1 1 100 100 0 0 0 Y TLAYNAM Metal1 INH 11.88251934 22.07496152 13.99298608 24.18542827 11.91982826 26.2585861 9.809361511 24.14811935 11.88251934 22.07496152 END 0 5 0 N 4692 1 1 100 100 0 0 0 Y TLAYNAM Metal1 INH 26.02599068 22.0431059 28.13645742 24.15357265 26.0632996 26.22673047 23.95283285 24.11626373 26.02599068 22.0431059 END 0 5 0 N 4693 1 1 100 100 0 0 0 Y TLAYNAM Metal1 INH 25.95094706 39.57242364 28.0614138 41.68289039 25.98825598 43.75604821 23.87778923 41.64558147 25.95094706 39.57242364 END 0 5 0 N 4694 1 1 100 100 0 0 0 Y TLAYNAM Metal1 INH 11.74101772 39.48705683 13.85148446 41.59752358 11.77832664 43.6706814 9.667859892 41.56021466 11.74101772 39.48705683 END 0 5 0 N 4695 1 1 100 100 0 0 0 Y TLAYNAM Metal1 INH 11.71637809 68.19712107 13.82684483 70.30758782 11.75368701 72.38074564 9.643220262 70.2702789 11.71637809 68.19712107 END 0 5 0 N 4696 1 1 100 100 0 0 0 Y TLAYNAM Metal1 INH 11.85787971 50.78502576 13.96834645 52.89549251 11.89518863 54.96865033 9.784721882 52.85818359 11.85787971 50.78502576 END 0 5 0 N 4697 1 1 100 100 0 0 0 Y TLAYNAM Metal1 INH 26.00135105 50.75317014 28.11181779 52.86363689 26.03865997 54.93679471 23.92819322 52.82632797 26.00135105 50.75317014 END 0 5 0 N 4698 1 1 100 100 0 0 0 Y TLAYNAM Metal1 INH 50.88663943 70.28021168 0 70.28021168 0 67.23221168 50.88663943 67.23221168 50.88663943 70.28021168 END 0 5 0 N 4701 1 1 100 100 0 0 0 Y TLAYNAM Metal1 INH 25.96564407 72.37787782 11.68939127 72.37787782 11.68939127 67.23894287 25.96564407 67.23894287 25.96564407 72.37787782 END 0 5 0 N 4702 1 1 100 100 0 0 0 Y TLAYNAM Metal1 INH 0 52.87865584 37.42910989 52.87865584 37.42910989 55.92665584 0 55.92665584 0 52.87865584 END 0 5 0 N 4705 1 1 100 100 0 0 0 Y TLAYNAM Metal1 INH 11.71137563 54.68757476 11.71137563 68.95367357 8.663375632 68.95367357 8.663375632 54.68757476 11.71137563 54.68757476 END 0 5 0 N 4706 1 1 100 100 0 0 0 Y TLAYNAM Metal1 INH 29.10514384 54.47589448 29.10514384 68.74199329 26.05714384 68.74199329 26.05714384 54.47589448 29.10514384 54.47589448 END 0 5 0 N 4707 1 1 100 100 0 0 0 Y TLAYNAM Metal1 INH 11.75558733 50.78219282 26.03184014 50.78219282 26.03184014 55.92112776 11.75558733 55.92112776 11.75558733 50.78219282 END 0 5 0 N 4708 1 1 100 100 0 0 0 Y TLAYNAM Metal1 INH 25.92630743 68.28248788 28.03677417 70.39295463 25.96361635 72.46611245 23.8531496 70.35564571 25.92630743 68.28248788 END 0 5 0 N 4709 1 1 100 100 0 0 0 Y TLAYNAM Metal1 INH 57.81898524 53.83568512 59.92945198 55.94615187 57.85629416 58.01930969 55.74582741 55.90884295 57.81898524 53.83568512 END 0 5 0 N 4710 1 1 100 100 0 0 0 Y TLAYNAM Metal1 INH 57.96048686 36.42358981 60.0709536 38.53405656 57.99779578 40.60721438 55.88732903 38.49674764 57.96048686 36.42358981 END 0 5 0 N 4711 1 1 100 100 0 0 0 Y TLAYNAM Metal1 INH 83.86750756 55.91877573 28.52025013 55.91877573 28.52025013 52.87077573 83.86750756 52.87077573 83.86750756 55.91877573 END 0 5 0 N 4712 1 1 100 100 0 0 0 Y TLAYNAM Metal1 INH 73.71554804 58.01644187 57.79199842 58.01644187 57.79199842 52.87750692 73.71554804 52.87750692 73.71554804 58.01644187 END 0 5 0 N 4713 1 1 100 100 0 0 0 Y TLAYNAM Metal1 INH 28.6989005 38.51721989 83.53171704 38.51721989 83.53171704 41.56521989 28.6989005 41.56521989 28.6989005 38.51721989 END 0 5 0 N 4714 1 1 100 100 0 0 0 Y TLAYNAM Metal1 INH 57.81398278 40.32613881 57.81398278 54.59223762 54.76598278 54.59223762 54.76598278 40.32613881 57.81398278 40.32613881 END 0 5 0 N 4715 1 1 100 100 0 0 0 Y TLAYNAM Metal1 INH 75.20775099 36.42879531 75.20775099 54.38055734 72.15975099 54.38055734 72.15975099 36.42879531 75.20775099 36.42879531 END 0 5 0 N 4716 1 1 100 100 0 0 0 Y TLAYNAM Metal1 INH 57.85819448 36.42075687 73.02292923 36.42075687 73.02292923 41.55969181 57.85819448 41.55969181 57.85819448 36.42075687 END 0 5 0 N 4717 1 1 100 100 0 0 0 Y TLAYNAM Metal1 INH 74.28223616 36.44918227 89.52587548 36.44918227 89.52587548 41.58811722 74.28223616 41.58811722 74.28223616 36.44918227 END 0 5 0 N 4718 1 1 100 100 0 0 0 Y TLAYNAM Metal1 INH 89.49888866 40.62993902 87.38842192 38.51947227 89.46157974 36.44631445 91.57204649 38.55678119 89.49888866 40.62993902 END 0 5 0 N 4719 1 1 100 100 0 0 0 Y TLAYNAM Metal1 INH 118.6189734 55.94840425 63.78615683 55.94840425 63.78615683 52.90040425 118.6189734 52.90040425 118.6189734 55.94840425 END 0 5 0 N 4720 1 1 100 100 0 0 0 Y TLAYNAM Metal1 INH 72.11012293 58.02590923 72.11012293 40.0850668 75.15812291 40.0850668 75.15812291 58.02590923 72.11012293 58.02590923 END 0 5 0 N 4721 1 1 100 100 0 0 0 Y TLAYNAM Metal1 INH 89.45967942 58.04486727 73.71554804 58.04486727 73.71554804 52.90593233 89.45967942 52.90593233 89.45967942 58.04486727 END 0 5 0 N 4722 1 1 100 100 0 0 0 Y TLAYNAM Metal1 INH 63.45036633 38.54684841 118.7976238 38.54684841 118.7976238 41.59484841 63.45036633 41.59484841 63.45036633 38.54684841 END 0 5 0 N 4723 1 1 100 100 0 0 0 Y TLAYNAM Metal1 INH 89.35738704 58.04203433 87.2469203 55.93156758 89.32007812 53.85840976 91.43054487 55.9688765 89.35738704 58.04203433 END 0 5 0 N 4724 1 1 100 100 0 0 0 Y TLAYNAM Metal1 INH 89.50389112 54.13948533 89.50389112 39.87338652 92.55189112 39.87338652 92.55189112 54.13948533 89.50389112 54.13948533 END 0 5 0 N 4725 1 1 100 100 0 0 0 Y TLAYNAM Metal1 INH 51.64914482 6.827338233 92.99333356 6.827338233 92.99333356 13.0224984 51.64914482 13.0224984 51.64914482 6.827338233 END 0 5 0 N 4726 1 1 100 100 0 0 0 Y TLAYNAM Metal1 INH 49.06143523 9.411394164 52.0541161 9.411394164 52.0541161 25.47370982 49.06143523 25.47370982 49.06143523 9.411394164 END 0 5 0 N 4727 1 1 100 100 0 0 0 Y TLAYNAM Metal1 INH 92.62597269 9.473363237 95.61865356 9.473363237 95.61865356 25.56902663 92.62597269 25.56902663 92.62597269 9.473363237 END 0 5 0 N 4728 1 1 100 100 0 0 0 Y TLAYNAM Metal1 INH 50.36910914 23.77177128 52.08405698 25.48671913 50.39432896 27.17644715 48.67938111 25.46149931 50.36910914 23.77177128 END 0 5 0 N 4729 1 1 100 100 0 0 0 Y TLAYNAM Metal1 INH 51.659041 6.806591388 53.76950774 8.917058138 51.13299975 11.55356613 49.022533 9.443099389 51.659041 6.806591388 END 0 5 0 N 4730 1 1 100 100 0 0 0 Y TLAYNAM Metal1 INH 92.94236386 6.850408335 90.83189712 8.960875085 93.46840511 11.59738308 95.57887186 9.486916335 92.94236386 6.850408335 END 0 5 0 N 4731 1 1 100 100 0 0 0 Y TLAYNAM Metal1 INH 94.38417265 23.85274658 96.09912049 25.56769443 94.40939247 27.25742245 92.69444462 25.54247461 94.38417265 23.85274658 END 0 5 0 N 4732 1 1 100 100 0 0 0 Y TLAYNAM Metal1 INH 133.1571918 39.51678922 131.0467251 41.62725597 133.1198829 43.70041379 135.2303497 41.58994705 133.1571918 39.51678922 END 0 5 0 N 4733 1 1 100 100 0 0 0 Y TLAYNAM Metal1 INH 133.0156902 22.10469391 130.9052235 24.21516066 132.9783813 26.28831848 135.088848 24.17785174 133.0156902 22.10469391 END 0 5 0 N 4734 1 1 100 100 0 0 0 Y TLAYNAM Metal1 INH 118.8722189 22.07283829 116.7617521 24.18330504 118.8349099 26.25646286 120.9453767 24.14599612 118.8722189 22.07283829 END 0 5 0 N 4735 1 1 100 100 0 0 0 Y TLAYNAM Metal1 INH 107.1086695 41.59987983 144.9360582 41.59987983 144.9360582 38.55187983 107.1086695 38.55187983 107.1086695 41.59987983 END 0 5 0 N 4738 1 1 100 100 0 0 0 Y TLAYNAM Metal1 INH 118.9079258 43.69754597 133.1841786 43.69754597 133.1841786 38.55861102 118.9079258 38.55861102 118.9079258 43.69754597 END 0 5 0 N 4739 1 1 100 100 0 0 0 Y TLAYNAM Metal1 INH 144.9093683 24.19832399 94.54488624 24.19832399 94.54488624 27.24632399 144.9093683 27.24632399 144.9093683 24.19832399 END 0 5 0 N 4742 1 1 100 100 0 0 0 Y TLAYNAM Metal1 INH 133.1621943 26.00724291 133.1621943 40.27334172 136.2101943 40.27334172 136.2101943 26.00724291 133.1621943 26.00724291 END 0 5 0 N 4743 1 1 100 100 0 0 0 Y TLAYNAM Metal1 INH 115.7684261 25.79556263 115.7684261 40.06166144 118.8164261 40.06166144 118.8164261 25.79556263 115.7684261 25.79556263 END 0 5 0 N 4744 1 1 100 100 0 0 0 Y TLAYNAM Metal1 INH 133.1179826 22.10186097 118.8417298 22.10186097 118.8417298 27.24079591 133.1179826 27.24079591 133.1179826 22.10186097 END 0 5 0 N 4745 1 1 100 100 0 0 0 Y TLAYNAM Metal1 INH 118.9472625 39.60215603 116.8367957 41.71262278 118.9099536 43.7857806 121.0204203 41.67531386 118.9472625 39.60215603 END 0 5 0 N 4746 1 1 100 100 0 0 0 Y TLAYNAM Metal1 INH 50.7389325 70.49214162 52.45388034 68.77719377 50.76415232 67.08746575 49.04920447 68.80241359 50.7389325 70.49214162 END 0 5 0 N 4747 1 1 100 100 0 0 0 Y TLAYNAM Metal1 INH 52.02886436 87.45732151 54.1393311 85.34685476 51.50282311 82.71034677 49.39235636 84.82081351 52.02886436 87.45732151 END 0 5 0 N 4748 1 1 100 100 0 0 0 Y TLAYNAM Metal1 INH 52.01896818 87.43657467 93.36315693 87.43657467 93.36315693 81.24141451 52.01896818 81.24141451 52.01896818 87.43657467 END 0 5 0 N 4749 1 1 100 100 0 0 0 Y TLAYNAM Metal1 INH 94.75399603 70.41116632 96.46894383 68.69621847 94.77921583 67.00649045 93.06426803 68.72143829 94.75399603 70.41116632 END 0 5 0 N 4750 1 1 100 100 0 0 0 Y TLAYNAM Metal1 INH 49.43125859 84.85251874 52.42393946 84.85251874 52.42393946 68.79020308 49.43125859 68.79020308 49.43125859 84.85251874 END 0 5 0 N 4751 1 1 100 100 0 0 0 Y TLAYNAM Metal1 INH 93.31218723 87.41350457 91.20172053 85.30303782 93.83822843 82.66652983 95.94869523 84.77699657 93.31218723 87.41350457 END 0 5 0 N 4752 1 1 100 100 0 0 0 Y TLAYNAM Metal1 INH 92.99579603 84.79054966 95.98847693 84.79054966 95.98847693 68.69488627 92.99579603 68.69488627 92.99579603 84.79054966 END 0 5 0 N 4753 1 1 100 100 0 0 0 Y TLAYNAM Metal1 INH 119.0863208 50.81633437 133.3625736 50.81633437 133.3625736 55.95526932 119.0863208 55.95526932 119.0863208 50.81633437 END 0 5 0 N 4754 1 1 100 100 0 0 0 Y TLAYNAM Metal1 INH 119.1256574 54.91172431 117.0151907 52.80125756 119.0883485 50.72809974 121.1988152 52.83856648 119.1256574 54.91172431 END 0 5 0 N 4755 1 1 100 100 0 0 0 Y TLAYNAM Metal1 INH 133.2963775 72.41201937 119.0201247 72.41201937 119.0201247 67.27308443 133.2963775 67.27308443 133.2963775 72.41201937 END 0 5 0 N 4756 1 1 100 100 0 0 0 Y TLAYNAM Metal1 INH 115.946821 68.71831771 115.946821 54.4522189 118.994821 54.4522189 118.994821 68.71831771 115.946821 68.71831771 END 0 5 0 N 4757 1 1 100 100 0 0 0 Y TLAYNAM Metal1 INH 133.3355868 54.99709112 131.22512 52.88662437 133.2982778 50.81346655 135.4087446 52.92393329 133.3355868 54.99709112 END 0 5 0 N 4758 1 1 100 100 0 0 0 Y TLAYNAM Metal1 INH 133.3405892 68.50663743 133.3405892 54.24053862 136.3885892 54.24053862 136.3885892 68.50663743 133.3405892 68.50663743 END 0 5 0 N 4759 1 1 100 100 0 0 0 Y TLAYNAM Metal1 INH 107.2870644 52.91400051 144.9297665 52.91400051 144.9297665 55.96200051 107.2870644 55.96200051 107.2870644 52.91400051 END 0 5 0 N 4762 1 1 100 100 0 0 0 Y TLAYNAM Metal1 INH 133.1940851 72.40918643 131.0836184 70.29871968 133.1567762 68.22556186 135.267243 70.3360286 133.1940851 72.40918643 END 0 5 0 N 4763 1 1 100 100 0 0 0 Y TLAYNAM Metal1 INH 119.0506138 72.44104205 116.9401471 70.3305753 119.0133049 68.25741748 121.1237716 70.36788422 119.0506138 72.44104205 END 0 5 0 N 4764 1 1 100 100 0 0 0 Y TLAYNAM Metal1 INH 144.9233631 70.31555635 94.72328117 70.31555635 94.72328117 67.26755635 144.9233631 67.26755635 144.9233631 70.31555635 END END GEO OPT MAX 100 VARS END END OPT VARSWP END VARSWP
Make the Meshing coarser and Make them Copper Layers to Union.Check the Connectivity out because there may be some unseen geometry acute areas that you couldn't see..
Memory Requirement of Sonnet is proportional to meshing density so coarser meshing means less memory.
And try Conformal Meshing because Conformal may request less memory.. ( sometimes..)
With conformal meshing (metal fill type) and course meshing, it still requires 14 GB of RAM....
what do you exactly mean by Make them Copper Layers to Union ?
butler_matrix.son
FTYP SONPROJ 17 ! Sonnet Project File VER 17.52.2 HEADER END HEADER DIM ANG DEG CAP PF CON /OH FREQ GHZ IND NH LNG MM RES OH END DIM CONTROL VARSWP OPTIONS -d SPEED 2 CACHE_ABS 1 Q_ACC N END CONTROL GEO TMET "Lossless" 0 SUP 0 0 0 0 BMET "Lossless" 0 SUP 0 0 0 0 MET "Copper" 1 NOR 58000000 0.5 0.035 BRI "Alumina (96%)" 0 9.4 0.0004 0 BRI "Alumina (99.5%)" 0 9.9 0.0001 0 BRI "Aluminum Nitride" 0 8.6 0.0003 0 BRI "Arlon 25FR" 0 3.58 0.0035 0 BRI "Arlon 25N" 0 3.38 0.0025 0 BRI "Arlon AD5" 0 5.1 0.003 0 BRI "Arlon AD10" 0 10.2 0.005 0 BRI "Arlon AD250" 0 2.5 0.0018 0 BRI "Arlon AD255A" 0 2.55 0.0015 0 BRI "Arlon AD260A" 0 2.6 0.0018 0 BRI "Arlon AD270" 0 2.7 0.0023 0 BRI "Arlon AD300A" 0 3 0.002 0 BRI "Arlon AD320A" 0 3.2 0.0032 0 BRI "Arlon AD350A" 0 3.5 0.003 0 BRI "Arlon AD410" 0 4.1 0.003 0 BRI "Arlon AD430" 0 4.3 0.003 0 BRI "Arlon AD450" 0 4.5 0.0035 0 BRI "Arlon AD600" 0 6.15 0.003 0 BRI "Arlon AD1000" 0 10.2 0.0023 0 BRI "Arlon AR1000" 0 9.8 0.003 0 BRI "Arlon CLTE" 0 2.96 0.0023 0 BRI "Arlon CLTE-AT" 0 3 0.0013 0 BRI "Arlon CLTE-P" 0 2.94 0.0025 0 BRI "Arlon CLTE-XT" 0 2.94 0.0012 0 BRI "Arlon Cu 217LX" 0 2.17 0.0009 0 BRI "Arlon Cu 233LX" 0 2.33 0.0013 0 BRI "Arlon Cu 250GT" 0 2.5 0.001 0 BRI "Arlon Cu 250GX" 0 2.5 0.0018 0 BRI "Arlon Cu 6250" 0 2.32 0.0013 0 BRI "Arlon Cu 6700" 0 2.35 0.0025 0 BRI "Arlon Di 522" 0 2.5 0.001 0 BRI "Arlon Di 527" 0 2.5 0.0018 0 BRI "Arlon Di 870" 0 2.33 0.0013 0 BRI "Arlon Di 880" 0 2.17 0.0009 0 BRI "Arlon Iso 917" 0 2.17 0.0013 0 BRI "Arlon Iso 933" 0 2.33 0.0016 0 BRI "Arlon Multi HF" 0 3.7 0.004 0 BRI "Arlon TC350" 0 3.5 0.002 0 BRI "Arlon TC600" 0 6.15 0.002 0 BRI "Beryllia (99.5%)" 0 6.5 0.0004 0 BRI "CEM-1" 0 4.5 0.02 0 BRI "CEM-3" 0 4.5 0.02 0 BRI "Dupont 9K7" 0 7.1 0.0012 0 BRI "Dupont 943" 0 7.4 0.002 0 BRI "Dupont 951" 0 7.8 0.006 0 BRI "Dupont FEP" 0 2 0.0005 0 BRI "Dupont Vacrel" 0 3.8 0.011 0 BRI "ESL 41010" 0 7.5 0.005 0 BRI "ESL 41020" 0 7.25 0.005 0 BRI "ESL 41050" 0 13.5 0.002 0 BRI "ESL 41060" 0 16.5 0.002 0 BRI "ESL 41110" 0 4.5 0.004 0 BRI "Ferro A6M" 0 5.9 0.002 0 BRI "Ferro A6S" 0 5.9 0.002 0 BRI "Ferro L8" 0 7.3 0.0018 0 BRI "FR-4" 0 4.4 0.02 0 BRI "G-10" 0 4.8 0.025 0 BRI "Gallium Arsenide" 0 12.9 0.006 0 BRI "Gallium Nitride" 0 9.7 0 0 BRI "Glass (Pyrex)" 0 4.82 0.0054 0 BRI "Heraeus HL2000" 0 7.3 0.0026 0 BRI "Isola 370HR" 0 4.04 0.021 0 BRI "Isola FR408" 0 3.77 0.0116 0 BRI "Isola FR408HR" 0 3.68 0.0092 0 BRI "Isola Getek" 0 3.6 0.01 0 BRI "Isola GI-180" 0 3.7 0.013 0 BRI "Isola IS415" 0 3.82 0.0125 0 BRI "Isola IS620i" 0 3.58 0.006 0 BRI "Isola IS680-280" 0 2.8 0.0025 0 BRI "Isola IS680-300" 0 3 0.003 0 BRI "Isola IS680-320" 0 3.2 0.003 0 BRI "Isola IS680-333" 0 3.33 0.003 0 BRI "Isola IS680-338" 0 3.38 0.0032 0 BRI "Isola IS680-345" 0 3.45 0.0036 0 BRI "Kerafol CT800" 0 5.3 0.008 0 BRI "Nelco MW9350" 0 3.7 0.004 0 BRI "Nelco N4000-12" 0 3.7 0.008 0 BRI "Nelco N4000-13" 0 3.7 0.009 0 BRI "Nelco N4000-13SI" 0 3.2 0.007 0 BRI "Nelco N4000-13EP" 0 3.7 0.008 0 BRI "Nelco N4350-13RF" 0 3.5 0.0065 0 BRI "Nelco N4380-13RF" 0 3.8 0.007 0 BRI "Nelco N9300-13RF" 0 3 0.004 0 BRI "Nelco N9320-13RF" 0 3.2 0.0045 0 BRI "Nelco N9338-13RF" 0 3.38 0.0046 0 BRI "Nelco N9350-13RF" 0 3.48 0.0055 0 BRI "Nelco NH9294" 0 2.94 0.0022 0 BRI "Nelco NH9300" 0 3 0.0023 0 BRI "Nelco NH9320" 0 3.2 0.0024 0 BRI "Nelco NH9338" 0 3.38 0.0025 0 BRI "Nelco NH9348" 0 3.48 0.003 0 BRI "Nelco NH9350" 0 3.5 0.003 0 BRI "Nelco NH9410" 0 4.1 0.003 0 BRI "Nelco NH9450" 0 4.5 0.003 0 BRI "Nelco NX9240" 0 2.4 0.0016 0 BRI "Nelco NX9245" 0 2.45 0.0016 0 BRI "Nelco NX9250" 0 2.5 0.0017 0 BRI "Nelco NX9255" 0 2.55 0.0018 0 BRI "Nelco NX9260" 0 2.6 0.0019 0 BRI "Nelco NY9208" 0 2.08 0.0006 0 BRI "Nelco NY9217" 0 2.17 0.0008 0 BRI "Nelco NY9220" 0 2.2 0.0009 0 BRI "Nelco NY9233" 0 2.33 0.0011 0 BRI "PET" 0 3.37 0.0208 0 BRI "Polyimide" 0 3.5 0.003 0 BRI "Quartz (Fused)" 0 3.78 0.0001 0 BRI "Rogers 3001" 0 2.28 0.003 0 BRI "Rogers RO2808" 0 7.6 0.0015 0 BRI "Rogers RO3003" 0 3 0.0013 0 BRI "Rogers RO3006" 0 6.5 0.002 0 BRI "Rogers RO3010" 0 11.2 0.0022 0 BRI "Rogers RO3035" 0 3.6 0.0018 0 BRI "Rogers RO3203" 0 3.02 0.0016 0 BRI "Rogers RO3206" 0 6.6 0.0027 0 BRI "Rogers RO3210" 0 10.8 0.0027 0 BRI "Rogers RO3730" 0 3 0.0016 0 BRI "Rogers RO4003C" 0 3.55 0.0029 0 BRI "Rogers RO4533" 0 3.45 0.0029 0 BRI "Rogers RO4534" 0 3.4 0.003 0 BRI "Rogers RO4350B" 0 3.66 0.0037 0 BRI "Rogers RO4350BTX" 0 3.66 0.0034 0 BRI "Rogers RO4360" 0 6.15 0.0038 0 BRI "Rogers RO4450B-3.6" 0 3.3 0.0043 0 BRI "Rogers RO4450B-4" 0 3.54 0.004 0 BRI "Rogers RO4450F" 0 3.52 0.0041 0 BRI "Rogers RO4730" 0 3 0.0033 0 BRI "Rogers RT5870" 0 2.33 0.0012 0 BRI "Rogers RT5880" 0 2.2 0.0009 0 BRI "Rogers RT5880LZ" 0 1.96 0.0019 0 BRI "Rogers RT6002" 0 2.94 0.0012 0 BRI "Rogers RT6006" 0 6.15 0.0027 0 BRI "Rogers RT6010LM" 0 10.9 0.0023 0 BRI "Rogers RT6035HTC" 0 3.6 0.0013 0 BRI "Rogers RT6202" 0 2.94 0.0015 0 BRI "Rogers RT6202PR" 0 2.95 0.0015 0 BRI "Rogers Syron7000" 0 3.4 0.0045 0 BRI "Rogers Syron7100-2" 0 3.61 0.006 0 BRI "Rogers Syron7100-4" 0 3.39 0.005 0 BRI "Rogers Theta" 0 4.01 0.0118 0 BRI "Rogers TMM 3" 0 3.39 0.002 0 BRI "Rogers TMM 4" 0 4.5 0.002 0 BRI "Rogers TMM 6" 0 6 0.0023 0 BRI "Rogers TMM 10" 0 9.56 0.0022 0 BRI "Rogers TMM 10i" 0 9.96 0.002 0 BRI "Rogers UL2000" 0 2.5 0.0019 0 BRI "Rogers UL3850" 0 3.05 0.0025 0 BRI "Rogers UL3908" 0 2.9 0.0025 0 BRI "Rogers XT8000" 0 3.34 0.0035 0 BRI "Rogers XT8100-2" 0 3.54 0.0049 0 BRI "Rogers XT8100-4" 0 3.32 0.0038 0 BRI "Silicon (intrinsic)" 0 11.9 0.004 0.00044 BRI "Silicon Dioxide" 0 3.9 0 0 BRI "Silicon Nitride" 0 7.5 0 0 BRI "Taconic CER-10" 0 10 0.0035 0 BRI "Taconic FastFilm" 0 2.7 0.0012 0 BRI "Taconic Fastrise-DS" 0 2.96 0.0018 0 BRI "Taconic Fastrise27" 0 2.7 0.0014 0 BRI "Taconic Fastrise77" 0 7.7 0.0034 0 BRI "Taconic FEP" 0 2 0.0003 0 BRI "Taconic RF-30" 0 3 0.0014 0 BRI "Taconic RF-35" 0 3.5 0.0018 0 BRI "Taconic RF-35A2" 0 3.5 0.0011 0 BRI "Taconic RF-35P" 0 3.5 0.0025 0 BRI "Taconic RF-41" 0 4.1 0.0038 0 BRI "Taconic RF-43" 0 4.3 0.0033 0 BRI "Taconic RF-45" 0 4.5 0.0037 0 BRI "Taconic RF-60A" 0 6.15 0.0038 0 BRI "Taconic RF-301" 0 2.97 0.0012 0 BRI "Taconic TacBond HT" 0 2.35 0.0025 0 BRI "Taconic TLA-6" 0 2.62 0.0012 0 BRI "Taconic TLC-27" 0 2.75 0.003 0 BRI "Taconic TLC-30" 0 3 0.003 0 BRI "Taconic TLC-32" 0 3.2 0.003 0 BRI "Taconic TLE-95" 0 2.95 0.0028 0 BRI "Taconic TLF-34" 0 3.4 0.002 0 BRI "Taconic TLF-35" 0 3.5 0.002 0 BRI "Taconic TLP-3" 0 2.33 0.0009 0 BRI "Taconic TLP-5" 0 2.2 0.0009 0 BRI "Taconic TLP-5A" 0 2.17 0.0009 0 BRI "Taconic TLT-0" 0 2.45 0.0006 0 BRI "Taconic TLT-9" 0 2.5 0.0006 0 BRI "Taconic TLT-8" 0 2.55 0.0006 0 BRI "Taconic TLT-7" 0 2.6 0.0006 0 BRI "Taconic TLT-6" 0 2.65 0.0006 0 BRI "Taconic TLX-0" 0 2.45 0.0019 0 BRI "Taconic TLX-9" 0 2.5 0.0019 0 BRI "Taconic TLX-8" 0 2.55 0.0019 0 BRI "Taconic TLX-7" 0 2.6 0.0019 0 BRI "Taconic TLX-6" 0 2.65 0.0019 0 BRI "Taconic TLY-3" 0 2.33 0.0009 0 BRI "Taconic TLY-3F" 0 2.33 0.0009 0 BRI "Taconic TLY-5" 0 2.2 0.0009 0 BRI "Taconic TLY-5-L" 0 2.2 0.0009 0 BRI "Taconic TLY-5A" 0 2.17 0.0009 0 BRI "Taconic TLY-5A-L" 0 2.17 0.0009 0 BRI "Taconic TPG-30" 0 3 0.0038 0 BRI "Taconic TPG-32" 0 3.2 0.005 0 BRI "Taconic TPG-35" 0 3.5 0.005 0 BRI "Taconic TRF-41" 0 4.1 0.0035 0 BRI "Taconic TRF-43" 0 4.3 0.0035 0 BRI "Taconic TRF-45" 0 4.5 0.0035 0 BRI "Taconic TSM-DS" 0 2.85 0.001 0 BRI "Taconic TSM-DS3" 0 3 0.0011 0 BRI "Taconic TSM-26" 0 2.6 0.0014 0 BRI "Taconic TSM-29" 0 2.94 0.0013 0 BRI "Taconic TSM-30" 0 3 0.0013 0 BRI "Teflon (PTFE)" 0 2.08 0.0004 0 BOX 1 144.923 94.2602 5968 3824 20 0 10 1 1 0 0 0 0 "Air" 1.57 4.4 1 0.02 0 0 0 "FR-4" TECHLAY METAL Metal1 <UNSPECIFIED> -2 0 0 0 0 V 1506 1 1 100 100 0 0 0 Y END END LORGN 0 250 U POR1 BOX POLY 818 1 3 1 50 0 0 0 -0.01115870618 25.69259161 POR1 BOX POLY 821 1 1 2 50 0 0 0 4.5541237e-17 40.04614745 POR1 BOX POLY 833 1 1 4 50 0 0 0 0 68.75621168 POR1 BOX POLY 836 1 3 3 50 0 0 0 0 54.40265584 POR1 BOX POLY 868 1 1 6 50 0 0 0 144.9360582 40.07587983 POR1 BOX POLY 871 1 3 5 50 0 0 0 144.9093683 25.72232399 POR1 BOX POLY 890 1 1 7 50 0 0 0 144.9297665 54.43800051 POR1 BOX POLY 894 1 3 8 50 0 0 0 144.9233631 68.79155635 NUM 70 0 5 0 V 818 1 1 100 100 0 0 0 Y TLAYNAM Metal1 INH -0.01115870618 24.16859161 50.3533233 24.16859161 50.3533233 27.21659161 -0.01115870618 27.21659161 -0.01115870618 24.16859161 END 0 5 0 V 820 1 1 100 100 0 0 0 Y TLAYNAM Metal1 INH 11.78022696 22.07212858 26.05647976 22.07212858 26.05647976 27.21106352 11.78022696 27.21106352 11.78022696 22.07212858 END 0 5 0 V 821 1 1 100 100 0 0 0 Y TLAYNAM Metal1 INH 37.78954004 41.57014745 -1.730815602e-15 41.57014745 1.821898076e-15 38.52214745 37.78954004 38.52214745 37.78954004 41.57014745 END 0 5 0 V 823 1 1 100 100 0 0 0 Y TLAYNAM Metal1 INH 25.9902837 43.66781358 11.7140309 43.66781358 11.7140309 38.52887863 25.9902837 38.52887863 25.9902837 43.66781358 END 0 5 0 V 824 1 1 100 100 0 0 0 Y TLAYNAM Metal1 INH 11.73601526 25.97751052 11.73601526 40.24360933 8.688015259 40.24360933 8.688015259 25.97751052 11.73601526 25.97751052 END 0 5 0 V 825 1 1 100 100 0 0 0 Y TLAYNAM Metal1 INH 29.12978347 25.76583025 29.12978347 40.03192906 26.08178347 40.03192906 26.08178347 25.76583025 29.12978347 25.76583025 END 0 5 0 V 826 1 1 100 100 0 0 0 Y TLAYNAM Metal1 INH 11.88251934 22.07496152 13.99298608 24.18542827 11.91982826 26.2585861 9.809361511 24.14811935 11.88251934 22.07496152 END 0 5 0 V 827 1 1 100 100 0 0 0 Y TLAYNAM Metal1 INH 26.02599068 22.0431059 28.13645742 24.15357265 26.0632996 26.22673047 23.95283285 24.11626373 26.02599068 22.0431059 END 0 5 0 V 828 1 1 100 100 0 0 0 Y TLAYNAM Metal1 INH 25.95094706 39.57242364 28.0614138 41.68289039 25.98825598 43.75604821 23.87778923 41.64558147 25.95094706 39.57242364 END 0 5 0 V 829 1 1 100 100 0 0 0 Y TLAYNAM Metal1 INH 11.74101772 39.48705683 13.85148446 41.59752358 11.77832664 43.6706814 9.667859892 41.56021466 11.74101772 39.48705683 END 0 5 0 V 830 1 1 100 100 0 0 0 Y TLAYNAM Metal1 INH 11.71637809 68.19712107 13.82684483 70.30758782 11.75368701 72.38074564 9.643220262 70.2702789 11.71637809 68.19712107 END 0 5 0 V 831 1 1 100 100 0 0 0 Y TLAYNAM Metal1 INH 11.85787971 50.78502576 13.96834645 52.89549251 11.89518863 54.96865033 9.784721882 52.85818359 11.85787971 50.78502576 END 0 5 0 V 832 1 1 100 100 0 0 0 Y TLAYNAM Metal1 INH 26.00135105 50.75317014 28.11181779 52.86363689 26.03865997 54.93679471 23.92819322 52.82632797 26.00135105 50.75317014 END 0 5 0 V 833 1 1 100 100 0 0 0 Y TLAYNAM Metal1 INH 50.88663943 70.28021168 0 70.28021168 0 67.23221168 50.88663943 67.23221168 50.88663943 70.28021168 END 0 5 0 V 835 1 1 100 100 0 0 0 Y TLAYNAM Metal1 INH 25.96564407 72.37787782 11.68939127 72.37787782 11.68939127 67.23894287 25.96564407 67.23894287 25.96564407 72.37787782 END 0 5 0 V 836 1 1 100 100 0 0 0 Y TLAYNAM Metal1 INH 0 52.87865584 37.42910989 52.87865584 37.42910989 55.92665584 0 55.92665584 0 52.87865584 END 0 5 0 V 838 1 1 100 100 0 0 0 Y TLAYNAM Metal1 INH 11.71137563 54.68757476 11.71137563 68.95367357 8.663375632 68.95367357 8.663375632 54.68757476 11.71137563 54.68757476 END 0 5 0 V 839 1 1 100 100 0 0 0 Y TLAYNAM Metal1 INH 29.10514384 54.47589448 29.10514384 68.74199329 26.05714384 68.74199329 26.05714384 54.47589448 29.10514384 54.47589448 END 0 5 0 V 840 1 1 100 100 0 0 0 Y TLAYNAM Metal1 INH 11.75558733 50.78219282 26.03184014 50.78219282 26.03184014 55.92112776 11.75558733 55.92112776 11.75558733 50.78219282 END 0 5 0 V 841 1 1 100 100 0 0 0 Y TLAYNAM Metal1 INH 25.92630743 68.28248788 28.03677417 70.39295463 25.96361635 72.46611245 23.8531496 70.35564571 25.92630743 68.28248788 END 0 5 0 V 842 1 1 100 100 0 0 0 Y TLAYNAM Metal1 INH 57.81898524 53.83568512 59.92945198 55.94615187 57.85629416 58.01930969 55.74582741 55.90884295 57.81898524 53.83568512 END 0 5 0 V 843 1 1 100 100 0 0 0 Y TLAYNAM Metal1 INH 57.96048686 36.42358981 60.0709536 38.53405656 57.99779578 40.60721438 55.88732903 38.49674764 57.96048686 36.42358981 END 0 5 0 V 844 1 1 100 100 0 0 0 Y TLAYNAM Metal1 INH 83.86750756 55.91877573 28.52025013 55.91877573 28.52025013 52.87077573 83.86750756 52.87077573 83.86750756 55.91877573 END 0 5 0 V 845 1 1 100 100 0 0 0 Y TLAYNAM Metal1 INH 73.71554804 58.01644187 57.79199842 58.01644187 57.79199842 52.87750692 73.71554804 52.87750692 73.71554804 58.01644187 END 0 5 0 V 846 1 1 100 100 0 0 0 Y TLAYNAM Metal1 INH 28.6989005 38.51721989 83.53171704 38.51721989 83.53171704 41.56521989 28.6989005 41.56521989 28.6989005 38.51721989 END 0 5 0 V 847 1 1 100 100 0 0 0 Y TLAYNAM Metal1 INH 57.81398278 40.32613881 57.81398278 54.59223762 54.76598278 54.59223762 54.76598278 40.32613881 57.81398278 40.32613881 END 0 5 0 V 848 1 1 100 100 0 0 0 Y TLAYNAM Metal1 INH 75.20775099 36.42879531 75.20775099 54.38055734 72.15975099 54.38055734 72.15975099 36.42879531 75.20775099 36.42879531 END 0 5 0 V 849 1 1 100 100 0 0 0 Y TLAYNAM Metal1 INH 57.85819448 36.42075687 73.02292923 36.42075687 73.02292923 41.55969181 57.85819448 41.55969181 57.85819448 36.42075687 END 0 5 0 V 850 1 1 100 100 0 0 0 Y TLAYNAM Metal1 INH 74.28223616 36.44918227 89.52587548 36.44918227 89.52587548 41.58811722 74.28223616 41.58811722 74.28223616 36.44918227 END 0 5 0 V 851 1 1 100 100 0 0 0 Y TLAYNAM Metal1 INH 89.49888866 40.62993902 87.38842192 38.51947227 89.46157974 36.44631445 91.57204649 38.55678119 89.49888866 40.62993902 END 0 5 0 V 852 1 1 100 100 0 0 0 Y TLAYNAM Metal1 INH 118.6189734 55.94840425 63.78615683 55.94840425 63.78615683 52.90040425 118.6189734 52.90040425 118.6189734 55.94840425 END 0 5 0 V 853 1 1 100 100 0 0 0 Y TLAYNAM Metal1 INH 72.11012293 58.02590923 72.11012293 40.0850668 75.15812291 40.0850668 75.15812291 58.02590923 72.11012293 58.02590923 END 0 5 0 V 854 1 1 100 100 0 0 0 Y TLAYNAM Metal1 INH 89.45967942 58.04486727 73.71554804 58.04486727 73.71554804 52.90593233 89.45967942 52.90593233 89.45967942 58.04486727 END 0 5 0 V 855 1 1 100 100 0 0 0 Y TLAYNAM Metal1 INH 63.45036633 38.54684841 118.7976238 38.54684841 118.7976238 41.59484841 63.45036633 41.59484841 63.45036633 38.54684841 END 0 5 0 V 856 1 1 100 100 0 0 0 Y TLAYNAM Metal1 INH 89.35738704 58.04203433 87.2469203 55.93156758 89.32007812 53.85840976 91.43054487 55.9688765 89.35738704 58.04203433 END 0 5 0 V 857 1 1 100 100 0 0 0 Y TLAYNAM Metal1 INH 89.50389112 54.13948533 89.50389112 39.87338652 92.55189112 39.87338652 92.55189112 54.13948533 89.50389112 54.13948533 END 0 5 0 V 858 1 1 100 100 0 0 0 Y TLAYNAM Metal1 INH 51.64914482 6.827338233 92.99333356 6.827338233 92.99333356 13.0224984 51.64914482 13.0224984 51.64914482 6.827338233 END 0 5 0 V 859 1 1 100 100 0 0 0 Y TLAYNAM Metal1 INH 49.06143523 9.411394164 52.0541161 9.411394164 52.0541161 25.47370982 49.06143523 25.47370982 49.06143523 9.411394164 END 0 5 0 V 860 1 1 100 100 0 0 0 Y TLAYNAM Metal1 INH 92.62597269 9.473363237 95.61865356 9.473363237 95.61865356 25.56902663 92.62597269 25.56902663 92.62597269 9.473363237 END 0 5 0 V 861 1 1 100 100 0 0 0 Y TLAYNAM Metal1 INH 50.36910914 23.77177128 52.08405698 25.48671913 50.39432896 27.17644715 48.67938111 25.46149931 50.36910914 23.77177128 END 0 5 0 V 862 1 1 100 100 0 0 0 Y TLAYNAM Metal1 INH 51.659041 6.806591388 53.76950774 8.917058138 51.13299975 11.55356613 49.022533 9.443099389 51.659041 6.806591388 END 0 5 0 V 863 1 1 100 100 0 0 0 Y TLAYNAM Metal1 INH 92.94236386 6.850408335 90.83189712 8.960875085 93.46840511 11.59738308 95.57887186 9.486916335 92.94236386 6.850408335 END 0 5 0 V 864 1 1 100 100 0 0 0 Y TLAYNAM Metal1 INH 94.38417265 23.85274658 96.09912049 25.56769443 94.40939247 27.25742245 92.69444462 25.54247461 94.38417265 23.85274658 END 0 5 0 V 865 1 1 100 100 0 0 0 Y TLAYNAM Metal1 INH 133.1571918 39.51678922 131.0467251 41.62725597 133.1198829 43.70041379 135.2303497 41.58994705 133.1571918 39.51678922 END 0 5 0 V 866 1 1 100 100 0 0 0 Y TLAYNAM Metal1 INH 133.0156902 22.10469391 130.9052235 24.21516066 132.9783813 26.28831848 135.088848 24.17785174 133.0156902 22.10469391 END 0 5 0 V 867 1 1 100 100 0 0 0 Y TLAYNAM Metal1 INH 118.8722189 22.07283829 116.7617521 24.18330504 118.8349099 26.25646286 120.9453767 24.14599612 118.8722189 22.07283829 END 0 5 0 V 868 1 1 100 100 0 0 0 Y TLAYNAM Metal1 INH 107.1086695 41.59987983 144.9360582 41.59987983 144.9360582 38.55187983 107.1086695 38.55187983 107.1086695 41.59987983 END 0 5 0 V 870 1 1 100 100 0 0 0 Y TLAYNAM Metal1 INH 118.9079258 43.69754597 133.1841786 43.69754597 133.1841786 38.55861102 118.9079258 38.55861102 118.9079258 43.69754597 END 0 5 0 V 871 1 1 100 100 0 0 0 Y TLAYNAM Metal1 INH 144.9093683 24.19832399 94.54488624 24.19832399 94.54488624 27.24632399 144.9093683 27.24632399 144.9093683 24.19832399 END 0 5 0 V 873 1 1 100 100 0 0 0 Y TLAYNAM Metal1 INH 133.1621943 26.00724291 133.1621943 40.27334172 136.2101943 40.27334172 136.2101943 26.00724291 133.1621943 26.00724291 END 0 5 0 V 874 1 1 100 100 0 0 0 Y TLAYNAM Metal1 INH 115.7684261 25.79556263 115.7684261 40.06166144 118.8164261 40.06166144 118.8164261 25.79556263 115.7684261 25.79556263 END 0 5 0 V 875 1 1 100 100 0 0 0 Y TLAYNAM Metal1 INH 133.1179826 22.10186097 118.8417298 22.10186097 118.8417298 27.24079591 133.1179826 27.24079591 133.1179826 22.10186097 END 0 5 0 V 876 1 1 100 100 0 0 0 Y TLAYNAM Metal1 INH 118.9472625 39.60215603 116.8367957 41.71262278 118.9099536 43.7857806 121.0204203 41.67531386 118.9472625 39.60215603 END 0 5 0 V 877 1 1 100 100 0 0 0 Y TLAYNAM Metal1 INH 50.7389325 70.49214162 52.45388034 68.77719377 50.76415232 67.08746575 49.04920447 68.80241359 50.7389325 70.49214162 END 0 5 0 V 878 1 1 100 100 0 0 0 Y TLAYNAM Metal1 INH 52.02886436 87.45732151 54.1393311 85.34685476 51.50282311 82.71034677 49.39235636 84.82081351 52.02886436 87.45732151 END 0 5 0 V 879 1 1 100 100 0 0 0 Y TLAYNAM Metal1 INH 52.01896818 87.43657467 93.36315693 87.43657467 93.36315693 81.24141451 52.01896818 81.24141451 52.01896818 87.43657467 END 0 5 0 V 880 1 1 100 100 0 0 0 Y TLAYNAM Metal1 INH 94.75399603 70.41116632 96.46894383 68.69621847 94.77921583 67.00649045 93.06426803 68.72143829 94.75399603 70.41116632 END 0 5 0 V 881 1 1 100 100 0 0 0 Y TLAYNAM Metal1 INH 49.43125859 84.85251874 52.42393946 84.85251874 52.42393946 68.79020308 49.43125859 68.79020308 49.43125859 84.85251874 END 0 5 0 V 882 1 1 100 100 0 0 0 Y TLAYNAM Metal1 INH 93.31218723 87.41350457 91.20172053 85.30303782 93.83822843 82.66652983 95.94869523 84.77699657 93.31218723 87.41350457 END 0 5 0 V 883 1 1 100 100 0 0 0 Y TLAYNAM Metal1 INH 92.99579603 84.79054966 95.98847693 84.79054966 95.98847693 68.69488627 92.99579603 68.69488627 92.99579603 84.79054966 END 0 5 0 V 884 1 1 100 100 0 0 0 Y TLAYNAM Metal1 INH 119.0863208 50.81633437 133.3625736 50.81633437 133.3625736 55.95526932 119.0863208 55.95526932 119.0863208 50.81633437 END 0 5 0 V 885 1 1 100 100 0 0 0 Y TLAYNAM Metal1 INH 119.1256574 54.91172431 117.0151907 52.80125756 119.0883485 50.72809974 121.1988152 52.83856648 119.1256574 54.91172431 END 0 5 0 V 886 1 1 100 100 0 0 0 Y TLAYNAM Metal1 INH 133.2963775 72.41201937 119.0201247 72.41201937 119.0201247 67.27308443 133.2963775 67.27308443 133.2963775 72.41201937 END 0 5 0 V 887 1 1 100 100 0 0 0 Y TLAYNAM Metal1 INH 115.946821 68.71831771 115.946821 54.4522189 118.994821 54.4522189 118.994821 68.71831771 115.946821 68.71831771 END 0 5 0 V 888 1 1 100 100 0 0 0 Y TLAYNAM Metal1 INH 133.3355868 54.99709112 131.22512 52.88662437 133.2982778 50.81346655 135.4087446 52.92393329 133.3355868 54.99709112 END 0 5 0 V 889 1 1 100 100 0 0 0 Y TLAYNAM Metal1 INH 133.3405892 68.50663743 133.3405892 54.24053862 136.3885892 54.24053862 136.3885892 68.50663743 133.3405892 68.50663743 END 0 5 0 V 890 1 1 100 100 0 0 0 Y TLAYNAM Metal1 INH 107.2870644 52.91400051 144.9297665 52.91400051 144.9297665 55.96200051 107.2870644 55.96200051 107.2870644 52.91400051 END 0 5 0 V 892 1 1 100 100 0 0 0 Y TLAYNAM Metal1 INH 133.1940851 72.40918643 131.0836184 70.29871968 133.1567762 68.22556186 135.267243 70.3360286 133.1940851 72.40918643 END 0 5 0 V 893 1 1 100 100 0 0 0 Y TLAYNAM Metal1 INH 119.0506138 72.44104205 116.9401471 70.3305753 119.0133049 68.25741748 121.1237716 70.36788422 119.0506138 72.44104205 END 0 5 0 V 894 1 1 100 100 0 0 0 Y TLAYNAM Metal1 INH 144.9233631 70.31555635 94.72328117 70.31555635 94.72328117 67.26755635 144.9233631 67.26755635 144.9233631 70.31555635 END END GEO OPT MAX 100 END OPT VARSWP ENABLED Y FREQ Y AY ABS_ENTRY 0.1 6.0 -1 300 END END VARSWP
Frequency range?

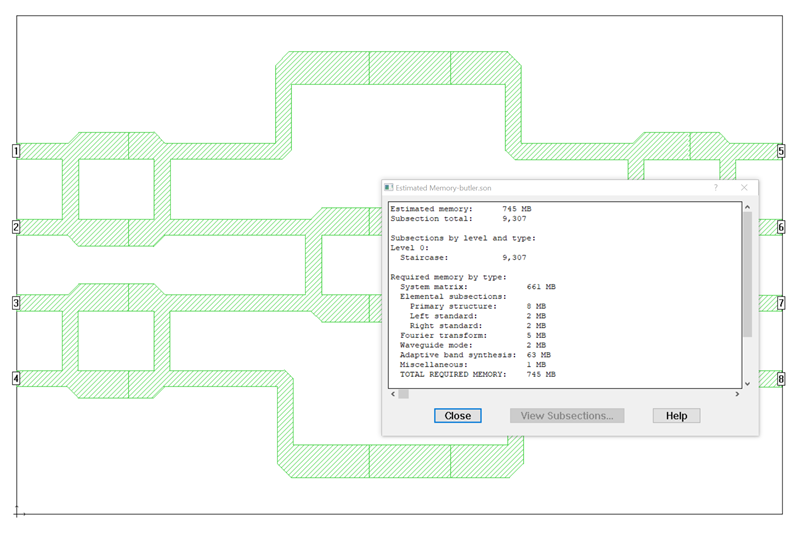

ok, that reduces to around 5 GB RAM
Just curious, I am wondering if you guys have further RAM usage reduction technique ?
What frequency range?
Try this model, you don't need extremely small cell size:
butler.zip
Simulation 1 to 5 GHz finished
@volker
Thanks. But I found the following box resonances using your model
By the way, did you use the "Draw Polygon" feature instead of "Draw Rectangle" (which is what I used) ?
S18 (blue curve) shows some phase deviation from S15 (red curve) which is what the butler matrix is supposed to do.
No, I used the merge and divide editor functions in the Sonnet editor, based on your file.
Regarding box modes: yes, you need to be aware of that when using Sonnet. It is "your" box modes, I just changed the top cover to free space.
Other than changing to free space for top cover, do anyone have any idea how to reduce or eliminate all the box resonance modes in my butler matrix layout ?
Using a larger box may be a solution.In this case, you have to place the Ports farther from actual inputs of the combiner but you should extend these inputs to ports by adding shifting reference planes.

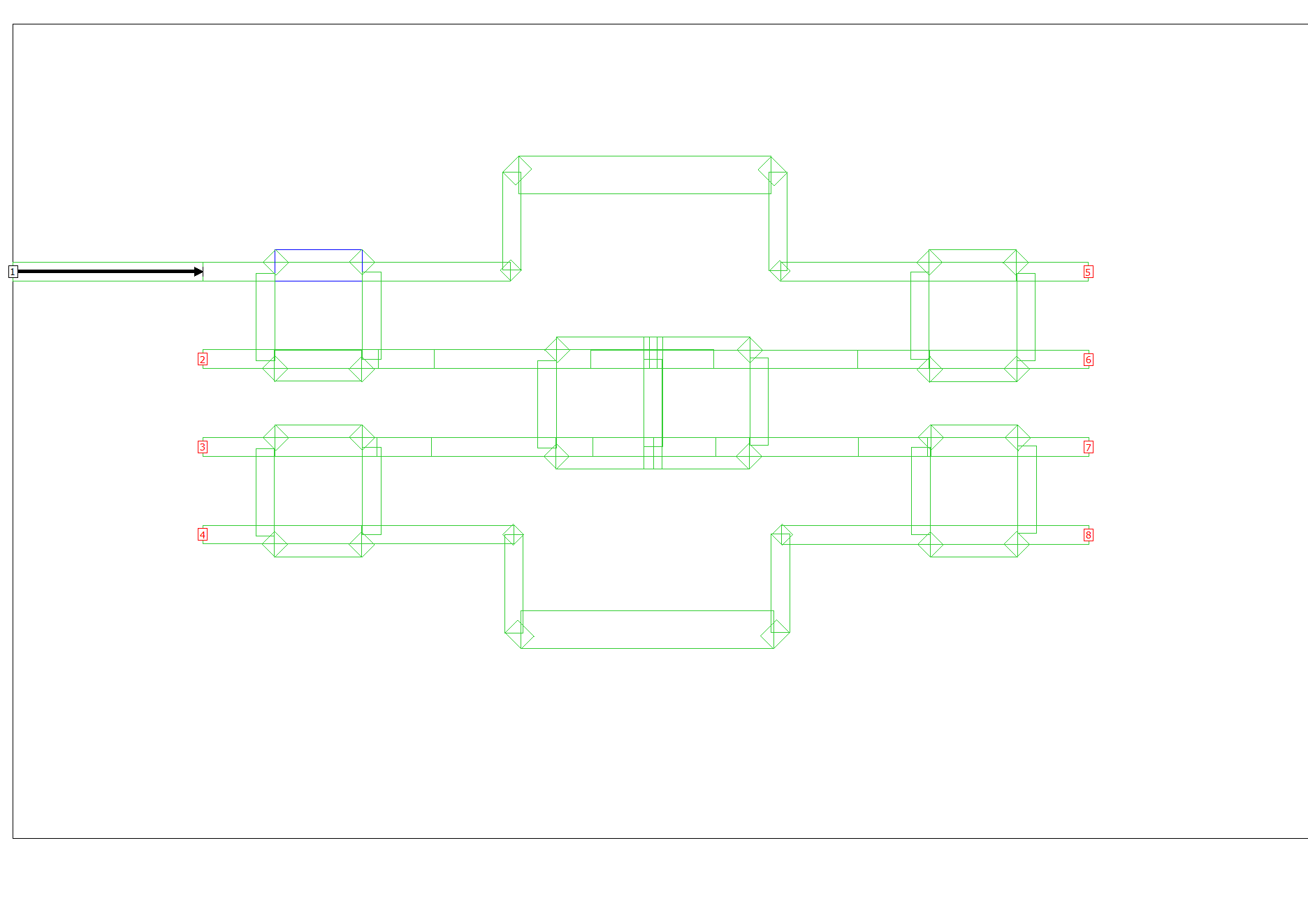

I have showed up to you for one single port here..
Using feedline approach as you had suggested just resulted in MORE box resonance mode
butler_matrix.son
FTYP SONPROJ 17 ! Sonnet Project File VER 17.52.2 HEADER END HEADER DIM ANG DEG CAP PF CON /OH FREQ GHZ IND NH LNG MM RES OH END DIM CONTROL VARSWP OPTIONS -d SPEED 1 CACHE_ABS 1 Q_ACC N END CONTROL GEO DRP1 LEFT LINK POLY 734 1 0 DRP1 RIGHT LINK POLY 725 1 0 TMET "Free Space" 0 FREESPACE 376.7303136 0 0 0 BMET "Lossless" 0 SUP 0 0 0 0 MET "Copper" 1 NOR 58000000 0.5 0.035 BRI "Alumina (96%)" 0 9.4 0.0004 0 BRI "Alumina (99.5%)" 0 9.9 0.0001 0 BRI "Aluminum Nitride" 0 8.6 0.0003 0 BRI "Arlon 25FR" 0 3.58 0.0035 0 BRI "Arlon 25N" 0 3.38 0.0025 0 BRI "Arlon AD5" 0 5.1 0.003 0 BRI "Arlon AD10" 0 10.2 0.005 0 BRI "Arlon AD250" 0 2.5 0.0018 0 BRI "Arlon AD255A" 0 2.55 0.0015 0 BRI "Arlon AD260A" 0 2.6 0.0018 0 BRI "Arlon AD270" 0 2.7 0.0023 0 BRI "Arlon AD300A" 0 3 0.002 0 BRI "Arlon AD320A" 0 3.2 0.0032 0 BRI "Arlon AD350A" 0 3.5 0.003 0 BRI "Arlon AD410" 0 4.1 0.003 0 BRI "Arlon AD430" 0 4.3 0.003 0 BRI "Arlon AD450" 0 4.5 0.0035 0 BRI "Arlon AD600" 0 6.15 0.003 0 BRI "Arlon AD1000" 0 10.2 0.0023 0 BRI "Arlon AR1000" 0 9.8 0.003 0 BRI "Arlon CLTE" 0 2.96 0.0023 0 BRI "Arlon CLTE-AT" 0 3 0.0013 0 BRI "Arlon CLTE-P" 0 2.94 0.0025 0 BRI "Arlon CLTE-XT" 0 2.94 0.0012 0 BRI "Arlon Cu 217LX" 0 2.17 0.0009 0 BRI "Arlon Cu 233LX" 0 2.33 0.0013 0 BRI "Arlon Cu 250GT" 0 2.5 0.001 0 BRI "Arlon Cu 250GX" 0 2.5 0.0018 0 BRI "Arlon Cu 6250" 0 2.32 0.0013 0 BRI "Arlon Cu 6700" 0 2.35 0.0025 0 BRI "Arlon Di 522" 0 2.5 0.001 0 BRI "Arlon Di 527" 0 2.5 0.0018 0 BRI "Arlon Di 870" 0 2.33 0.0013 0 BRI "Arlon Di 880" 0 2.17 0.0009 0 BRI "Arlon Iso 917" 0 2.17 0.0013 0 BRI "Arlon Iso 933" 0 2.33 0.0016 0 BRI "Arlon Multi HF" 0 3.7 0.004 0 BRI "Arlon TC350" 0 3.5 0.002 0 BRI "Arlon TC600" 0 6.15 0.002 0 BRI "Beryllia (99.5%)" 0 6.5 0.0004 0 BRI "CEM-1" 0 4.5 0.02 0 BRI "CEM-3" 0 4.5 0.02 0 BRI "Dupont 9K7" 0 7.1 0.0012 0 BRI "Dupont 943" 0 7.4 0.002 0 BRI "Dupont 951" 0 7.8 0.006 0 BRI "Dupont FEP" 0 2 0.0005 0 BRI "Dupont Vacrel" 0 3.8 0.011 0 BRI "ESL 41010" 0 7.5 0.005 0 BRI "ESL 41020" 0 7.25 0.005 0 BRI "ESL 41050" 0 13.5 0.002 0 BRI "ESL 41060" 0 16.5 0.002 0 BRI "ESL 41110" 0 4.5 0.004 0 BRI "Ferro A6M" 0 5.9 0.002 0 BRI "Ferro A6S" 0 5.9 0.002 0 BRI "Ferro L8" 0 7.3 0.0018 0 BRI "FR-4" 0 4.4 0.02 0 BRI "G-10" 0 4.8 0.025 0 BRI "Gallium Arsenide" 0 12.9 0.006 0 BRI "Gallium Nitride" 0 9.7 0 0 BRI "Glass (Pyrex)" 0 4.82 0.0054 0 BRI "Heraeus HL2000" 0 7.3 0.0026 0 BRI "Isola 370HR" 0 4.04 0.021 0 BRI "Isola FR408" 0 3.77 0.0116 0 BRI "Isola FR408HR" 0 3.68 0.0092 0 BRI "Isola Getek" 0 3.6 0.01 0 BRI "Isola GI-180" 0 3.7 0.013 0 BRI "Isola IS415" 0 3.82 0.0125 0 BRI "Isola IS620i" 0 3.58 0.006 0 BRI "Isola IS680-280" 0 2.8 0.0025 0 BRI "Isola IS680-300" 0 3 0.003 0 BRI "Isola IS680-320" 0 3.2 0.003 0 BRI "Isola IS680-333" 0 3.33 0.003 0 BRI "Isola IS680-338" 0 3.38 0.0032 0 BRI "Isola IS680-345" 0 3.45 0.0036 0 BRI "Kerafol CT800" 0 5.3 0.008 0 BRI "Nelco MW9350" 0 3.7 0.004 0 BRI "Nelco N4000-12" 0 3.7 0.008 0 BRI "Nelco N4000-13" 0 3.7 0.009 0 BRI "Nelco N4000-13SI" 0 3.2 0.007 0 BRI "Nelco N4000-13EP" 0 3.7 0.008 0 BRI "Nelco N4350-13RF" 0 3.5 0.0065 0 BRI "Nelco N4380-13RF" 0 3.8 0.007 0 BRI "Nelco N9300-13RF" 0 3 0.004 0 BRI "Nelco N9320-13RF" 0 3.2 0.0045 0 BRI "Nelco N9338-13RF" 0 3.38 0.0046 0 BRI "Nelco N9350-13RF" 0 3.48 0.0055 0 BRI "Nelco NH9294" 0 2.94 0.0022 0 BRI "Nelco NH9300" 0 3 0.0023 0 BRI "Nelco NH9320" 0 3.2 0.0024 0 BRI "Nelco NH9338" 0 3.38 0.0025 0 BRI "Nelco NH9348" 0 3.48 0.003 0 BRI "Nelco NH9350" 0 3.5 0.003 0 BRI "Nelco NH9410" 0 4.1 0.003 0 BRI "Nelco NH9450" 0 4.5 0.003 0 BRI "Nelco NX9240" 0 2.4 0.0016 0 BRI "Nelco NX9245" 0 2.45 0.0016 0 BRI "Nelco NX9250" 0 2.5 0.0017 0 BRI "Nelco NX9255" 0 2.55 0.0018 0 BRI "Nelco NX9260" 0 2.6 0.0019 0 BRI "Nelco NY9208" 0 2.08 0.0006 0 BRI "Nelco NY9217" 0 2.17 0.0008 0 BRI "Nelco NY9220" 0 2.2 0.0009 0 BRI "Nelco NY9233" 0 2.33 0.0011 0 BRI "PET" 0 3.37 0.0208 0 BRI "Polyimide" 0 3.5 0.003 0 BRI "Quartz (Fused)" 0 3.78 0.0001 0 BRI "Rogers 3001" 0 2.28 0.003 0 BRI "Rogers RO2808" 0 7.6 0.0015 0 BRI "Rogers RO3003" 0 3 0.0013 0 BRI "Rogers RO3006" 0 6.5 0.002 0 BRI "Rogers RO3010" 0 11.2 0.0022 0 BRI "Rogers RO3035" 0 3.6 0.0018 0 BRI "Rogers RO3203" 0 3.02 0.0016 0 BRI "Rogers RO3206" 0 6.6 0.0027 0 BRI "Rogers RO3210" 0 10.8 0.0027 0 BRI "Rogers RO3730" 0 3 0.0016 0 BRI "Rogers RO4003C" 0 3.55 0.0029 0 BRI "Rogers RO4533" 0 3.45 0.0029 0 BRI "Rogers RO4534" 0 3.4 0.003 0 BRI "Rogers RO4350B" 0 3.66 0.0037 0 BRI "Rogers RO4350BTX" 0 3.66 0.0034 0 BRI "Rogers RO4360" 0 6.15 0.0038 0 BRI "Rogers RO4450B-3.6" 0 3.3 0.0043 0 BRI "Rogers RO4450B-4" 0 3.54 0.004 0 BRI "Rogers RO4450F" 0 3.52 0.0041 0 BRI "Rogers RO4730" 0 3 0.0033 0 BRI "Rogers RT5870" 0 2.33 0.0012 0 BRI "Rogers RT5880" 0 2.2 0.0009 0 BRI "Rogers RT5880LZ" 0 1.96 0.0019 0 BRI "Rogers RT6002" 0 2.94 0.0012 0 BRI "Rogers RT6006" 0 6.15 0.0027 0 BRI "Rogers RT6010LM" 0 10.9 0.0023 0 BRI "Rogers RT6035HTC" 0 3.6 0.0013 0 BRI "Rogers RT6202" 0 2.94 0.0015 0 BRI "Rogers RT6202PR" 0 2.95 0.0015 0 BRI "Rogers Syron7000" 0 3.4 0.0045 0 BRI "Rogers Syron7100-2" 0 3.61 0.006 0 BRI "Rogers Syron7100-4" 0 3.39 0.005 0 BRI "Rogers Theta" 0 4.01 0.0118 0 BRI "Rogers TMM 3" 0 3.39 0.002 0 BRI "Rogers TMM 4" 0 4.5 0.002 0 BRI "Rogers TMM 6" 0 6 0.0023 0 BRI "Rogers TMM 10" 0 9.56 0.0022 0 BRI "Rogers TMM 10i" 0 9.96 0.002 0 BRI "Rogers UL2000" 0 2.5 0.0019 0 BRI "Rogers UL3850" 0 3.05 0.0025 0 BRI "Rogers UL3908" 0 2.9 0.0025 0 BRI "Rogers XT8000" 0 3.34 0.0035 0 BRI "Rogers XT8100-2" 0 3.54 0.0049 0 BRI "Rogers XT8100-4" 0 3.32 0.0038 0 BRI "Silicon (intrinsic)" 0 11.9 0.004 0.00044 BRI "Silicon Dioxide" 0 3.9 0 0 BRI "Silicon Nitride" 0 7.5 0 0 BRI "Taconic CER-10" 0 10 0.0035 0 BRI "Taconic FastFilm" 0 2.7 0.0012 0 BRI "Taconic Fastrise-DS" 0 2.96 0.0018 0 BRI "Taconic Fastrise27" 0 2.7 0.0014 0 BRI "Taconic Fastrise77" 0 7.7 0.0034 0 BRI "Taconic FEP" 0 2 0.0003 0 BRI "Taconic RF-30" 0 3 0.0014 0 BRI "Taconic RF-35" 0 3.5 0.0018 0 BRI "Taconic RF-35A2" 0 3.5 0.0011 0 BRI "Taconic RF-35P" 0 3.5 0.0025 0 BRI "Taconic RF-41" 0 4.1 0.0038 0 BRI "Taconic RF-43" 0 4.3 0.0033 0 BRI "Taconic RF-45" 0 4.5 0.0037 0 BRI "Taconic RF-60A" 0 6.15 0.0038 0 BRI "Taconic RF-301" 0 2.97 0.0012 0 BRI "Taconic TacBond HT" 0 2.35 0.0025 0 BRI "Taconic TLA-6" 0 2.62 0.0012 0 BRI "Taconic TLC-27" 0 2.75 0.003 0 BRI "Taconic TLC-30" 0 3 0.003 0 BRI "Taconic TLC-32" 0 3.2 0.003 0 BRI "Taconic TLE-95" 0 2.95 0.0028 0 BRI "Taconic TLF-34" 0 3.4 0.002 0 BRI "Taconic TLF-35" 0 3.5 0.002 0 BRI "Taconic TLP-3" 0 2.33 0.0009 0 BRI "Taconic TLP-5" 0 2.2 0.0009 0 BRI "Taconic TLP-5A" 0 2.17 0.0009 0 BRI "Taconic TLT-0" 0 2.45 0.0006 0 BRI "Taconic TLT-9" 0 2.5 0.0006 0 BRI "Taconic TLT-8" 0 2.55 0.0006 0 BRI "Taconic TLT-7" 0 2.6 0.0006 0 BRI "Taconic TLT-6" 0 2.65 0.0006 0 BRI "Taconic TLX-0" 0 2.45 0.0019 0 BRI "Taconic TLX-9" 0 2.5 0.0019 0 BRI "Taconic TLX-8" 0 2.55 0.0019 0 BRI "Taconic TLX-7" 0 2.6 0.0019 0 BRI "Taconic TLX-6" 0 2.65 0.0019 0 BRI "Taconic TLY-3" 0 2.33 0.0009 0 BRI "Taconic TLY-3F" 0 2.33 0.0009 0 BRI "Taconic TLY-5" 0 2.2 0.0009 0 BRI "Taconic TLY-5-L" 0 2.2 0.0009 0 BRI "Taconic TLY-5A" 0 2.17 0.0009 0 BRI "Taconic TLY-5A-L" 0 2.17 0.0009 0 BRI "Taconic TPG-30" 0 3 0.0038 0 BRI "Taconic TPG-32" 0 3.2 0.005 0 BRI "Taconic TPG-35" 0 3.5 0.005 0 BRI "Taconic TRF-41" 0 4.1 0.0035 0 BRI "Taconic TRF-43" 0 4.3 0.0035 0 BRI "Taconic TRF-45" 0 4.5 0.0035 0 BRI "Taconic TSM-DS" 0 2.85 0.001 0 BRI "Taconic TSM-DS3" 0 3 0.0011 0 BRI "Taconic TSM-26" 0 2.6 0.0014 0 BRI "Taconic TSM-29" 0 2.94 0.0013 0 BRI "Taconic TSM-30" 0 3 0.0013 0 BRI "Teflon (PTFE)" 0 2.08 0.0004 0 BOX 1 192.8 96.6 1928 966 20 0 10 1 1 0 0 0 0 "Air" 1.57 4.4 1 0.02 0 0 0 "FR-4" TECHLAY METAL Metal1 <UNSPECIFIED> -2 0 0 0 0 N 0 1 1 100 100 0 0 0 Y END END LORGN 0 94.4 U POR1 BOX POLY 725 1 2 8 50 0 0 0 192.8 69.99155635 POR1 BOX POLY 728 1 2 7 50 0 0 0 192.8 55.63800051 POR1 BOX POLY 730 1 2 6 50 0 0 0 192.8 41.27587983 POR1 BOX POLY 732 1 2 5 50 0 0 0 192.8 26.92232399 POR1 BOX POLY 734 1 2 4 50 0 0 0 0 69.95621168 POR1 BOX POLY 737 1 2 3 50 0 0 0 0 55.60265584 POR1 BOX POLY 739 1 2 2 50 0 0 0 0 41.24614745 POR1 BOX POLY 741 1 2 1 50 0 0 0 0 26.89259161 NUM 17 0 24 0 N 703 1 1 100 100 0 0 0 Y TLAYNAM Metal1 INH 44.8 28.417 35.336 28.418 35.336 39.722 44.8 39.722 44.8 44.868 35.381 44.868 35.37832664 44.8706814 35.37500142 44.868 35.3140309 44.86781358 35.314 44.80696967 33.27799512 42.77 23.6 42.77014745 23.6 39.72214745 32.288 39.722 32.288 28.417 23.58884129 28.41659161 23.58884129 25.36859161 33.43 25.369 33.40936151 25.34811935 35.336 23.422 35.38 23.37795034 35.38022696 23.27212858 44.8 23.27204339 44.8 28.417 END 0 23 0 N 706 1 1 100 100 0 0 0 Y TLAYNAM Metal1 INH 23.6 68.43221168 32.264 68.432 32.263 57.127 23.6 57.12665584 23.6 54.07865584 33.40599005 54.079 33.38472188 54.05818359 35.356 52.087 35.35558733 51.98219282 44.8 51.98206472 44.8 57.127 35.311 57.127 35.312 68.432 44.8 68.43212303 44.8 73.578 35.357 73.578 35.35368701 73.58074564 35.351 73.578 35.28939127 73.57787782 35.289 73.516 33.253 71.48 23.6 71.48021168 23.6 68.43221168 END 0 86 0 N 709 1 1 100 100 0 0 0 Y TLAYNAM Metal1 INH 78.366 42.765 61.39 42.765 61.38954004 42.77014745 51.54805454 42.77 51.6614138 42.88289039 49.58825598 44.95604821 49.5 44.868 44.8 44.868 44.8 39.722 49.682 39.722 49.682 28.417 44.8 28.417 44.8 23.27204339 49.597 23.272 49.62599068 23.2431059 51.73645742 25.35357265 51.721 25.369 72.661 25.369 72.661 10.68101801 72.622533 10.64309939 75.259041 8.006591388 75.27900948 8.027 90.4 8.027369282 90.4 14.222 75.654 14.222 75.654 26.657 75.68405698 26.68671913 73.99432896 28.37644715 73.953 28.335 73.9533233 28.41659161 66.4 28.41673695 52.73 28.417 52.73 39.718 79.50701015 39.717 79.48732903 39.69674764 81.458 37.726 81.45819448 37.62075687 90.4 37.62026486 90.4 42.79490705 87.05036633 42.79484841 87.05 42.765 81.414 42.765 81.414 54.07 90.4 54.07 90.4 59.216 81.459 59.216 81.45629416 59.21930969 81.453 59.216 81.39199842 59.21644187 81.392 59.155 79.356 57.119 61.029 57.119 61.02910989 57.12665584 52.705 57.127 52.706 68.432 74.219 68.432 74.36415232 68.28746575 76.05388034 69.97719377 76.024 70.007 76.024 82.441 90.4 82.441 90.4 88.63684814 75.649 88.637 75.62886436 88.65732151 72.99235636 86.02081351 73.031 85.982 73.031 71.48 51.524 71.48 51.63677417 71.59295463 49.56361635 73.66611245 49.47595829 73.578 44.8 73.578 44.8 68.43212303 49.658 68.432 49.657 57.127 44.8 57.127 44.8 51.98206472 49.572 51.982 49.60135105 51.95317014 49.632 51.984 51.71181779 54.06363689 51.697 54.079 52.12 54.079 52.12025013 54.07077573 78.366 54.07 78.366 42.765 END 0 5 0 N 710 1 1 100 100 0 0 0 Y TLAYNAM Metal1 INH 90.4 14.222 90.4 8.027369282 105.8 8.027745378 105.8 14.222 90.4 14.222 END 0 21 0 N 711 1 1 100 100 0 0 0 Y TLAYNAM Metal1 INH 105.8 42.795 98.808 42.796 98.808 54.07 105.8 54.07062635 105.8 59.24486727 97.31554804 59.24486727 97.316 59.226 95.71012293 59.22590923 95.71 59.216 90.4 59.216 90.4 54.07 95.71 54.07 95.71 42.795 90.4 42.79490705 90.4 37.62026486 96.62292923 37.62075687 96.623 37.629 98.80775099 37.62879531 98.808 37.649 105.8 37.649 105.8 42.795 END 0 5 0 N 712 1 1 100 100 0 0 0 Y TLAYNAM Metal1 INH 90.4 88.63684814 90.4 82.441 105.8 82.441 105.8 88.63668959 90.4 88.63684814 END 0 85 0 N 713 1 1 100 100 0 0 0 Y TLAYNAM Metal1 INH 142.595 57.162 142.5942273 68.468 151.2 68.46771042 151.2 73.61201161 142.68 73.612 142.6506138 73.64104205 142.6201247 73.61201937 142.62 73.61001468 140.5401471 71.5305753 140.5549928 71.516 119.588 71.516 119.5884769 85.99054966 119.535 85.991 116.963 88.563 116.9631569 88.63657467 105.8 88.63668959 105.8 82.441 116.596 82.441 116.595796 69.89488627 116.69 69.895 118.3792158 68.20649045 118.641 68.468 139.5462273 68.468 139.547 57.162 130.8870644 57.16200051 130.887 57.148 115.01 57.148 115.0305449 57.1688765 113.06 59.13904966 113.0596794 59.24486727 105.8 59.24486727 105.8 54.07062635 107.4675076 54.07077573 107.468 54.1 113.104 54.1 113.104 42.795 105.8 42.795 105.8 37.649 113.0589986 37.649 113.0615797 37.64631445 113.0649986 37.649 113.1258755 37.64918227 113.126 37.71003033 115.1620049 39.747 139.368 39.747 139.368 28.446 118.1448862 28.44632399 118.145 28.32108047 118.0093925 28.45742245 116.321 26.769 116.2259727 26.76902663 116.226 14.222 105.8 14.222 105.8 8.027745378 116.5933336 8.027338233 116.593 8.101 119.165 10.673 119.2186536 10.67336324 119.219 25.398 140.377 25.398 140.3617521 25.38330504 142.443 23.302 142.4722189 23.27283829 142.501 23.302 151.2 23.30191493 151.2 28.446 142.416 28.446 142.416 39.752 151.2 39.752 151.2 44.898 142.5979583 44.898 142.5099536 44.9857806 140.4367957 42.91262278 140.5499455 42.8 130.7086695 42.79987983 130.709 42.795 116.152 42.795 116.152 54.1 140.714 54.1 140.6151907 54.00125756 142.6883485 51.92809974 142.776 52.016 151.2 52.016 151.2 57.162 142.595 57.162 END 0 23 0 N 714 1 1 100 100 0 0 0 Y TLAYNAM Metal1 INH 159.989 57.162 159.9881974 68.468 168.5233631 68.46755635 168.5233631 71.51555635 158.847 71.516 158.867243 71.5360286 156.896 73.507 156.8963775 73.61201937 151.2 73.61201161 151.2 68.46771042 156.9401974 68.468 156.941 57.162 151.2 57.162 151.2 52.016 156.8950014 52.016 156.8982778 52.01346655 156.901 52.016 156.9625736 52.01633437 156.963 52.078 158.999 54.114 168.5297665 54.11400051 168.5297665 57.16200051 159.989 57.162 END 0 24 0 N 717 1 1 100 100 0 0 0 Y TLAYNAM Metal1 INH 156.718 23.407 156.762 23.452 158.688848 25.37785174 158.6689905 25.398 168.5093683 25.39832399 168.5093683 28.44632399 159.81 28.446 159.81 39.752 168.5360582 39.75187983 168.5360582 42.79987983 158.82 42.8 156.784 44.836 156.7841786 44.89754597 156.722 44.898 156.7198829 44.90041379 156.718 44.898 151.2 44.898 151.2 39.752 156.762 39.752 156.762 28.446 151.2 28.446 151.2 23.30191493 156.7179826 23.30186097 156.718 23.407 END 0 5 0 N 725 1 1 100 100 0 0 0 Y TLAYNAM Metal1 INH 168.5233631 68.46755635 168.5233631 71.51555635 192.8 71.51555635 192.8 68.46755635 168.5233631 68.46755635 END 0 5 0 N 728 1 1 100 100 0 0 0 Y TLAYNAM Metal1 INH 168.5297665 54.11400051 168.5297665 57.16200051 192.8 57.16200051 192.8 54.11400051 168.5297665 54.11400051 END 0 5 0 N 730 1 1 100 100 0 0 0 Y TLAYNAM Metal1 INH 168.5360582 39.75187983 168.5360582 42.79987983 192.8 42.79987983 192.8 39.75187983 168.5360582 39.75187983 END 0 5 0 N 732 1 1 100 100 0 0 0 Y TLAYNAM Metal1 INH 168.5093683 25.39832399 168.5093683 28.44632399 192.8 28.44632399 192.8 25.39832399 168.5093683 25.39832399 END 0 5 0 N 734 1 1 100 100 0 0 0 Y TLAYNAM Metal1 INH 23.6 71.48021168 23.6 68.43221168 0 68.43221168 0 71.48021168 23.6 71.48021168 END 0 5 0 N 737 1 1 100 100 0 0 0 Y TLAYNAM Metal1 INH 23.6 57.12665584 23.6 54.07865584 0 54.07865584 0 57.12665584 23.6 57.12665584 END 0 5 0 N 739 1 1 100 100 0 0 0 Y TLAYNAM Metal1 INH 23.6 42.77014745 23.6 39.72214745 0 39.72214745 0 42.77014745 23.6 42.77014745 END 0 5 0 N 741 1 1 100 100 0 0 0 Y TLAYNAM Metal1 INH 23.58884129 28.41659161 23.58884129 25.36859161 0 25.36859161 0 28.41659161 23.58884129 28.41659161 END END GEO OPT MAX 100 END OPT VARSWP ENABLED Y FREQ Y AY ABS_ENTRY 1.0 6.0 -1 300 END END VARSWP
For those who wants to experiment with the butler matrix model, see https://github.com/promach/butler_matrix
Is it possible to view the radiation pattern of this butler matrix using https://www.sonnetsoftware.com/produ...ef_antpat.html ?
Should I use this instead : https://www.sonnetsoftware.com/produ..._antennas.html ?
Your question is not clear.
There is one antenna pattern viewer in Sonnet, you just have two links to the same feature. And viewing an antenna pattern requires an antenna, which does not exist in your Butler matrix.
Sonnet isn't the greatest antenna tool anyway - depending on the antenna pattern, the box around the simulation area requires some tricks to get an accurate pattern. I use other EM tools for antenna patterns, if I have a choice.
So, I need to attach antennas to my butler matrix to view the following radiation pattern ?
