STM32F103VCT6 MINI 使用SPI读取外部Flash W25X16无法发送数据

最近在做一个使用SPI读取外部Flash的实验，芯片是STM32F103VCT6 MINI ，Flash信号是：W25X16

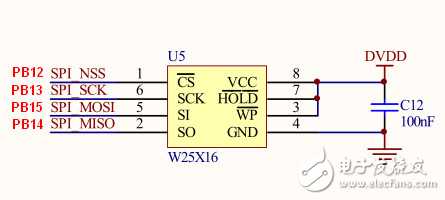

具体引脚配置如下图：

SPI_Flash配置函数如下：

1. void SPI_FLASH_Init(void)

2. {

3.         //SPI 配置结构体

4.         SPI_InitTypeDef SPI_InitStructure;

5.         //GPIO 配置结构体

6.         GPIO_InitTypeDef GPIO_InitStructure;

7.

8.         //配置GPIO端口时钟

9.         RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB, ENABLE);

10.         RCC_APB2PeriphClockCmd(RCC_APB2Periph_AFIO, ENABLE);

11.

12.         //配置SPI2时钟RCC_APB1Periph_SPI2

13.         RCC_APB1PeriphClockCmd(RCC_APB1Periph_SPI2, ENABLE);

14.

15.         //配置SPI--SCK引脚

16.         GPIO_InitStructure.GPIO_Pin = GPIO_Pin_13;

17.         GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;

18.         GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;

19.         GPIO_Init(GPIOB, &GPIO_InitStructure);

20.

21.         //配置SPI--MISO引脚

22.         GPIO_InitStructure.GPIO_Pin = GPIO_Pin_14;

23.         GPIO_Init(GPIOB, &GPIO_InitStructure);

24.

25.         //配置SPI--MOSI引脚

26.         GPIO_InitStructure.GPIO_Pin = GPIO_Pin_15;

27.         GPIO_Init(GPIOB, &GPIO_InitStructure);

28.

29.         //配置SPI--CS引脚

30.         GPIO_InitStructure.GPIO_Pin = GPIO_Pin_12;

31.         GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;

32.         GPIO_Init(GPIOB, &GPIO_InitStructure);

33.

34.         //将SPI电平拉高，使其失能

35.         SPI_FLASH_HIGH();

36.

37.         //SPI 参数配置

38.         SPI_Cmd(SPI2, DISABLE);

39.         SPI_InitStructure.SPI_Direction = SPI_Direction_2Lines_FullDuplex;                //SPI数据模式设置为 双线双向全双工

40.         SPI_InitStructure.SPI_Mode = SPI_Mode_Master;                                                        //SPI工作在主机模式下

41.         SPI_InitStructure.SPI_DataSize = SPI_DataSize_8b;                                                        //SPI 数据大小 为8位

42.         SPI_InitStructure.SPI_CPOL = SPI_CPOL_High;                                                                //SPI串行时钟稳态，时钟悬空高

43.         SPI_InitStructure.SPI_CPHA = SPI_CPHA_2Edge;                                                        //SPI捕获的时钟沿\

44.         SPI_InitStructure.SPI_NSS = SPI_NSS_Soft;                                                                //SPI NSS信号由软件管理

45.         SPI_InitStructure.SPI_BaudRatePrescaler        = SPI_BaudRatePrescaler_16;                //SPI 波特率的预分频值，用来设置SCK时钟

46.         SPI_InitStructure.SPI_FirstBit = SPI_FirstBit_MSB;                                                //SPI 数据传输是由MSB位开始还是由LSB位开始

47.         SPI_InitStructure.SPI_CRCPolynomial = 7;                                                                //定义用于CRC值计算的多项式

48.

49.         SPI_Init(SPI2, &SPI_InitStructure);

50.

51.         //使能SPI2

52.         SPI_Cmd(SPI2, ENABLE);

53. }


复制代码

main函数中开始去读取器件ID号，函数如下：

1. u32 SPI_FLASH_ReadDeviceID(void)

2. {

3.         u32 Temp = 0;

4.

5.         //将Flash 电平拉低，使能

6.         SPI_FLASH_LOW();

7.

8.         //向Flash 发送【读取器件ID号  W25X_DeviceID】指令

9. <font color="#ff0000">        SPI_FLASH_SendByte(W25X_DeviceID);</font>

10.

11.         SPI_FLASH_SendByte(DummyByte);

12.         SPI_FLASH_SendByte(DummyByte);

13.         SPI_FLASH_SendByte(DummyByte);

14.

15.         Temp = SPI_FLASH_SendByte(DummyByte);

16.

17.         //将Flash 电平拉高，失能

18.         SPI_FLASH_HIGH();

19.

20.         return Temp;

21. }

复制代码

但是在    SPI_FLASH_SendByte(W25X_DeviceID);  这一句发送数据时出了问题
SPI_FLASH_SendByte函数如下：

1. u8 SPI_FLASH_SendByte(u8 byte)

2. {

3.         //等待SPI发送缓冲区为空，再开始发送

4.         while(SPI_I2S_GetFlagStatus(SPI2, SPI_I2S_FLAG_TXE) == RESET);

5.

6.         //发送数据

7.         SPI_I2S_SendData(SPI2, byte);

8.

9.         //等待SPI接收缓冲区不为空时，说明有数据，开始接收数据

10. <font color="#ff0000">        while(SPI_I2S_GetFlagStatus(SPI2, SPI_I2S_FLAG_RXNE) == RESET);</font>

11.         //while((SPI2->SR &SPI_I2S_FLAG_RXNE) == RESET);

12.

13.         //返回接收数据

14.         return SPI_I2S_ReceiveData(SPI2);

15. }

复制代码

在执行到   while(SPI_I2S_GetFlagStatus(SPI2, SPI_I2S_FLAG_RXNE) == RESET);  这一句时就会一直卡着，不知道大家有没有遇见过这种问题，希望知道的朋友帮忙解释一下，谢谢啦！
