MIC放大电路求解

如题，为什么这个电路MIC不工作啊

试一下调整c51和r20的值，r20的值调大几倍，c51减小几倍试试。

好的，谢谢小编！

如果 Mic-Phone 極性沒接錯，偏壓和工作電流都正常，則麥克風就要有很小的信號輸出了。

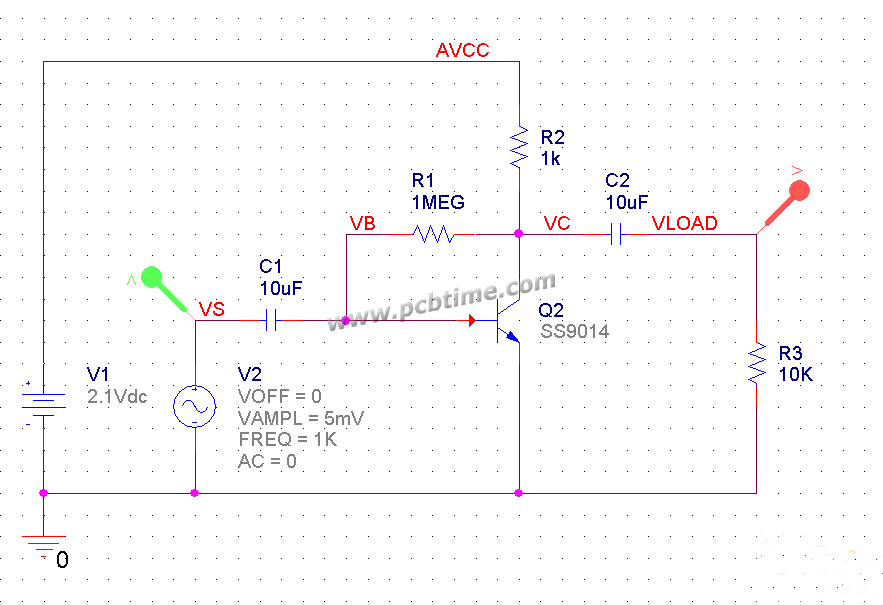

幫你仿真了 9014 放大電路，基本上沒問題。因為不知道你的 AVCC 電平是多少? 就假設2.1V。

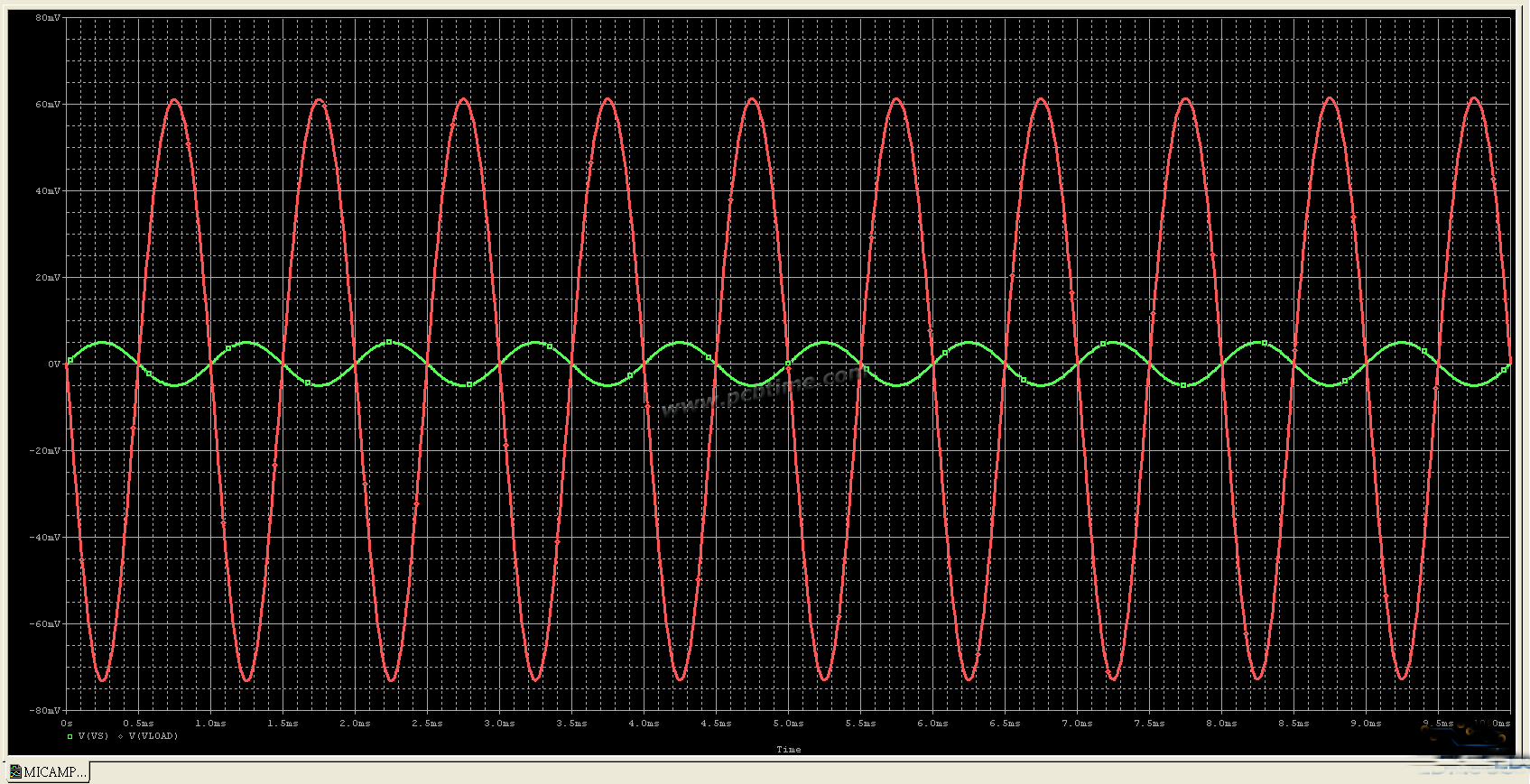

仿真結果請看圖片。

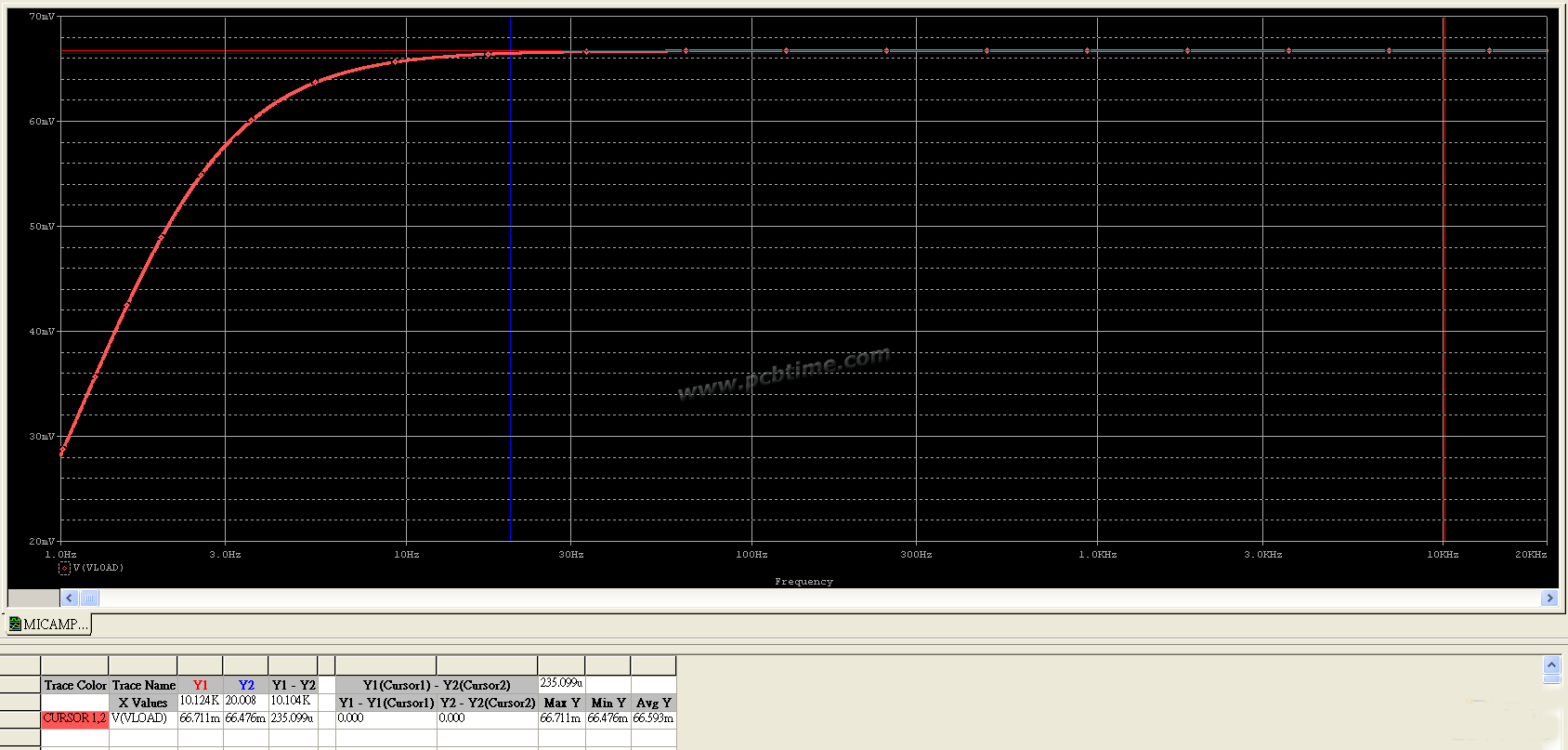

9014 放大的頻率響應 20Hz to 20KHz 算是平整的。

如果 Mic-Phone 極性沒接錯，偏壓和工作電流都正常，則麥克風就要有很小的信號輸出了。
幫你仿真了 9014 放大電路，基本上沒問題。因為不知道你的 AVCC 電平是多少? 就假設2.1V。
仿真結果請看圖片。

9014 放大的頻率響應 20Hz to 20KHz 算是平整的。
