SDRAM布线规则及技巧

一：sdram布线技巧

　　1、不管在外面还是在内部都可以，内外走线都是需要打孔的。只要表层信号紧临地平面就不用怕干扰，但要注意外表面空气介电常数不如隔绝空气的内部稳定，在一些湿度，温差大的地方的设备最好走内部，外部走地层，不过这样成本高。

　　2、目的是满足建立保持时间，同频同相，采样正确。SDram是公共时钟模式，只关心建立时间，不关心保持时间。这些时间和各段飞行时间，经过个门电路延时，clock skew，jitter，cycle等有关，需要按照公式精确计算。算出各种参数后下规则，让EDA软件辅助设计。选出最长的一根线，不需要计算什么，只要与之等长即可。有些软件能自己算，有些只能自己一段段计算，可以编程让EXCEL表格对某种格式的报告文件自动求和，也算半自动了。应该不是很准。

　　二：布线规则

　　对于很多不知所措，找不到切入点的新人，我要告诉大家，其实高速硬件设计的主要任务就是与干扰做斗争，内存布线也不例外。可以这样考虑：内存是做什么用的呢?是用来存储数据的，写入1读出1，写入0读出0，即保证数据访问正确。那么，在什么情况会导致数据访问错误呢?

   1、判决错误，0判成1，1判成0。可能参考电平不准(为什么不准?信号线内阻造成的压降)，也可能是加性干扰，或者阻抗不匹配引起信号畸变。

   2、时序错误，不满足建立/保持时间，或者采样点相位错误，不在有效信号位置上。触发器需要维持一段时间的能量供给才能正常工作，这个时间就是建立/保持时间。

   3.那么只要解决好这两个问题，保证内存正确访问，你的内存电路就设计成功了。

   4.有了这个指导思想，内存布线就可以按部就班地完成。不过，不同的RAM类型，虽然目标都是避免判决和时序错误，但实现方法因工作模式不同而有较大差异。

   5.高速系统一般采用低压信号，电压低，摆幅小，容易提高速度，降低功耗，但这给布线带来了困难，因为低压信号功率受信号线内阻影响大，是电压平方关系，所以要尽量减少内阻，比如使用电平面，多打孔，缩短走线距离，高压传输在终点用电阻分压出较低电压的信号等。SDRAM、DDR-I、DDR-II、DDR-III信号电压一个比一个低，越来越不容易做稳定。电源供给也要注意，如果能量供给不足，内存不会稳定工作。

　　下面先介绍一下时钟同步电路的类型，然后分析具体芯片的类型。源同步就是指时钟选通信号clk伴随发送数据一起由驱动芯片发送。公共时钟同步是指在数据的传输过程中，总线上的驱动端和接收端共享同一个时钟源，在同一个时钟缓冲器(clock buffer)发出同相时钟的作用下，完成数据的发送和接收。

   公共时钟同步，将同一个时钟信号用时钟分配器分成2路，一路接发送器，一路接接收器。在时钟上升沿发送数据，在下一个周期的上升沿采样接收。速率在200-300MHZ以下。源同步是时钟和数据一起发送，时钟稍稍滞后发送，传输速率主要由数据和时钟信号间的时差决定。因此速率快。公共时钟同步电路走线长度有最大值len <=，源同步电路走线长度有最小值<= len

    经常看到“等长布线”，其实，等长不是目的，真正的目的是满足建立保持时间，同频同相，采样正确。等长只不过可以最简单地实现这个目的罢了。要定量分析线长，必须按照时钟模型公式计算。时钟同步电路的类型在后面有简单介绍，这里只要知道SDRAM是公共时钟同步，DDR是源同步就可以了。

   SDRAM是公共时钟同步模式，只关心建立时间，不关心保持时间。这些时间和各段飞行时间，经过各个门电路延时，clock skew，jitter，cycle等有关，需要按照公式精确计算。算出各种参数后下规则，让EDA软件辅助设计。选出最长的一根线，不需要计算什么，只要与之等长即可。有些软件能自己算，有些只能自己一段段计算，可以编程让EXCEL表格对某种格式的报告文件自动求和，也算半自动化了。

   DDR的所有信号都要加匹配，不论多复杂，为了稳定性。始端匹配串接一个22/33欧电阻即可，终端匹配分为AC匹配和DC匹配，阻容可以对噪点抑制，戴维宁电路可以提供高压输电，使参考电平更准确，虽然直流功耗大，但比单个50欧功耗小。? CPU和DDR都是高速器件，DDR热量高，应远离。而且DDR是源同步时钟模式，对保持时间有要求，不是线越短越好，有最小距离要求。保证时钟稳定，同频同相，冗余大即可。

    有时，信号线有交叉的情况，此时，可以在PCB里调线，再反标回去，因为RAM的各个数据线不需要一一对应，只要有地方存储bit就可以了。注意：刷新线A10不能调，需要读取RAM ID时也不能调整。

    评价设计的好坏要看Margin(冗余)，setup time margin和hold time margin，SDRAM/DDR工作没问题并不意味着margin小，也许在实验室可以正常工作，可一到现场就死机。频率漂移，时钟抖动，相差，介电常数变化等都会导致采样错误/不满足建立保持时间，而margin大就可以尽量抵抗这些干扰，在一个恶劣的环境里仍然保持稳定。

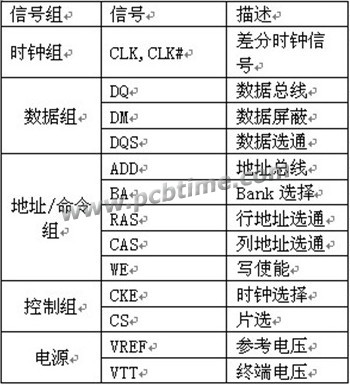

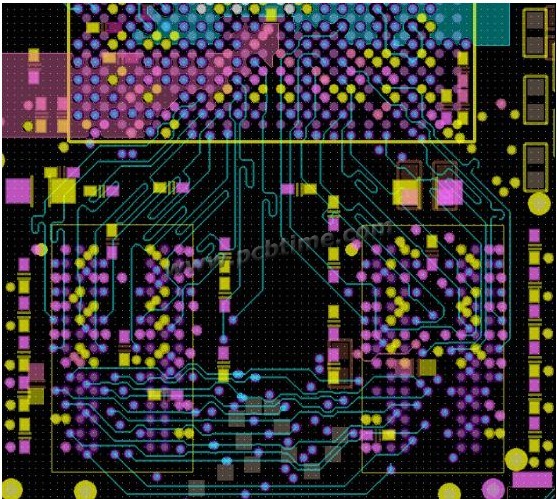

　　2410使用64M字节的SDRAM扩展数据存储区，由两片K4S561632组成工作在32位模式下，最高频率可达100M以上，对于SDRAM的数据线、时钟线、片选及其它控制信号需要进行线长匹配，由此提出以下布线要求：

　　1． SDRAM时钟信号：时钟信号频率较高，为避免传输线效应，按照工作频率达到或超过75MHz时布线长度应在1000mil以内的原则及为避免与相邻信号产生串扰，走线长度不超过1000mil，线宽10mil，内部间距5mil，外部间距30mil，要求差分布线，精确匹配差分对走线，误差允许在20mil以内。

　　2． SDRAM数据线：线宽5mil，内部间距5mil，外部间距8mil，尽量在同一层布线，数据线与时钟线的线长差控制在50mil内。?

　　3．在重要的控制信号线上一搬串联33的电阻，消除干扰。

　　4． 片选、地址及其它控制信号：线宽5mil，内部间距10mil，外部间距12mil，尽可能的走成菊花链拓补，可有效控制高次谐波干扰，可比时钟线长，但绝对不能比时钟线短。
