经过完全验证的、基于轨对轨运放的5V模拟信号隔离电路
时间:10-02
整理:3721RD
点击:

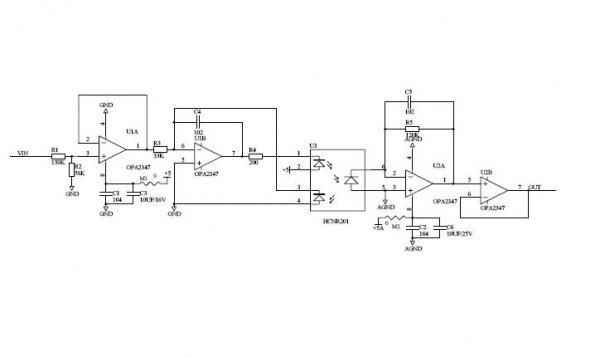

5V/5V模拟隔离,注意前端的R1,R2和运放品种,系统是5V供电,能达到满幅输入输出
好东西。大侠要是能讲讲原理就好了
