请教一个基准电路的问题
时间：10-02
整理：3721RD
点击：

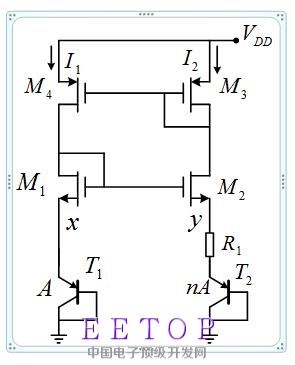

接了一个简单的ptat电路，用hspice仿真的时候为什么三极管be间的压降会达到二点几伏，使电路无法正常工作。调整管子的宽长比和电阻大小也没有太大变化。
你电源VDD多少?
电阻R1你用理想的试试。
VDD是3.3v，改变电阻也没什么变化。
三极管几比几?
三极管8比1，面积是1e-10
是不是电阻太小了，为了保证平衡只能增加电压
Vdd > Vt（M3）+ Von（M3）+ Vt（M1）+ Von（M1）+ Vth（T1）+ PVT +失配的一些操作裕度。
仿真的时候三极管be间的电压会随着电源电压变化，而且就比电源电压小几百个mv，这让上面的mos管全都关闭。
我很高兴你发现了这个问题。 更改拓扑或使用更高的Vdd。 祝你好运。
8：1的话，这个结构不太合适，得多加几个支路，试试6:1吧。
感觉应该不是下面三极管的事，可能跟mos管宽长有关，不过我调来调去也没什么改善，上面mos管宽长的选择有什么讲究的吗?
电阻取多大?
加启动电路试试
尽量让所有管子大小一样，然后改M
终于找到原因了。我用的是smic工艺，三极管在hspice仿真的时候是不需要加上面积参数的，如果加上的话三极管的属性会变化，导致错误。
这就非常尴尬了……
