自己做的运放(二级 折叠栅) 加入反馈构成反向比例放大器误差大

时间:10-02 整理:3721RD 点击:
自己做的运放(二级 折叠栅) 加入反馈构成反向比例放大器时误差大,根本没有按照自己设定的反馈网络去放大,谁能简单说一下原因(开环增益80db左右,相位裕度也达的到)

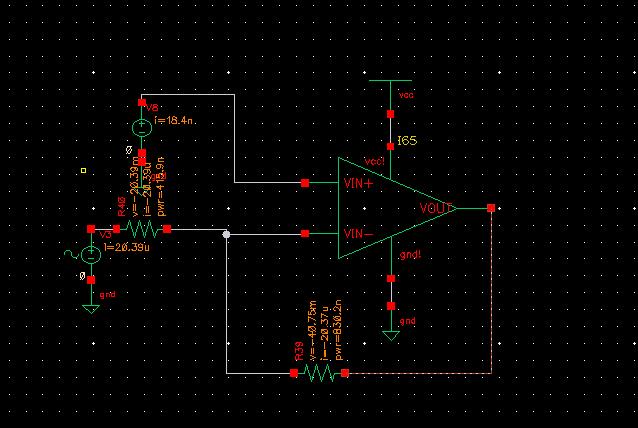

,P40=1K,R39=2K,V8=0.5V,V3用的是vsin,Amplitude =0.5v, 频率是1K,我用的是tran方针,结果出来的结果如图,

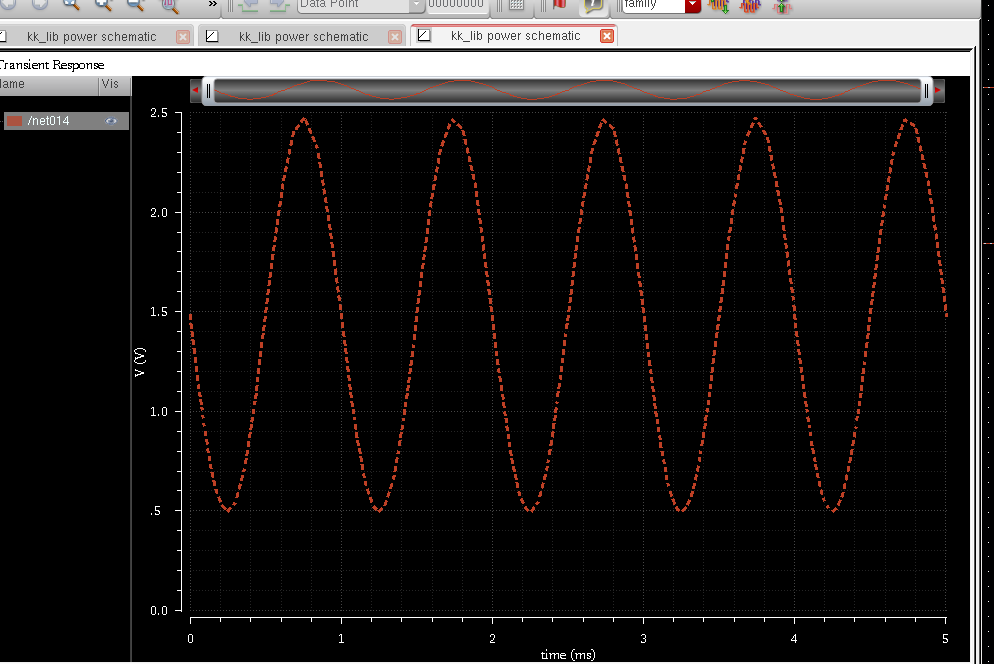

出现的误差太大了,我不知道是什么原因,有2个问题:1、不是应该在0.5v左右摆动嘛(0---5V供电,我开始V8=2时,直接饱和了,后来改成0.5V),即使有失调,会有这么大嘛~,,

好像自己找到原因了~

没有按照你设定的反馈系数放大吗?你的反馈系数不是2么,VSIN是0.5,输出VPP是1V,这不是两倍么。
再就是你的输出点没有偏置,你仿真一下DC看输出是不是在1.5左右。

V3的直流偏置,要等於V8。
