如何仿真CMOS开关的总谐波失真?
时间:10-02
整理:3721RD
点击:
各位,我想用仿真一下CMOS开关的总谐波失真,在一篇叫《高速数据采集与转换的研究》(复旦大学
朱臻

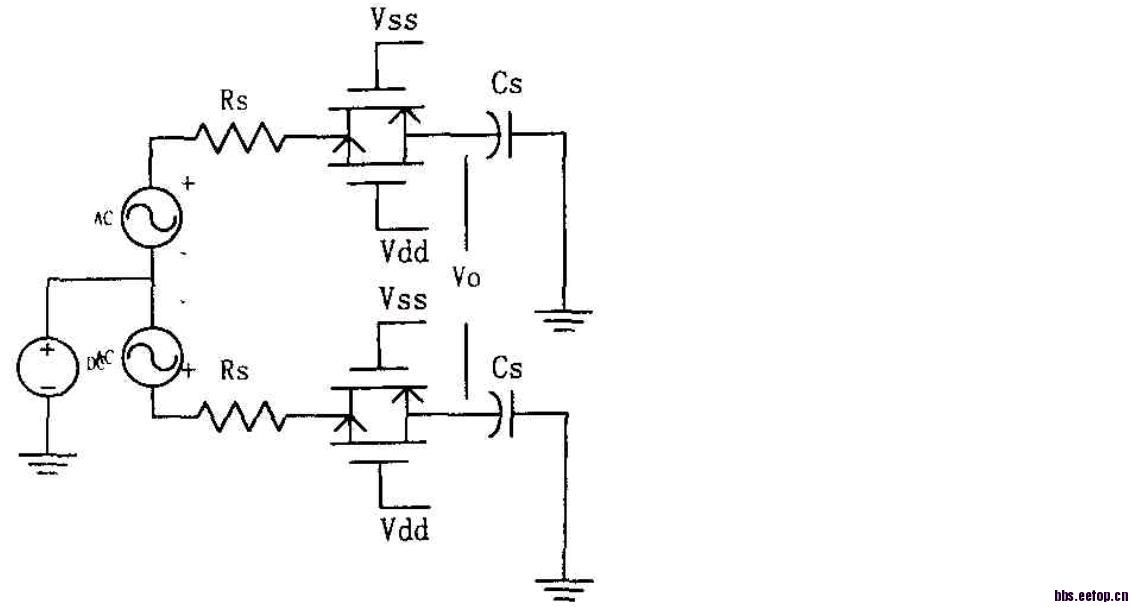

著)的论文里面看到了一个仿真电路,如下图所示。
请问各位,图中的信号源应该是正弦信号吧?图中的电阻RS和电容CS的值如何确定?
学习学习~
看不了也回复一下了
