UCC28600反激的问题求助

我用UCC28600做了一款反激电源，参数如下：

1 输入300~700DC

2 输出12VDC 2A

3.变压器TR参数

磁芯：EI25

匝比：Pri  :  Bis  :   Sec=120:15:12

感量：1.5mH

上电后的情况是：电压无输出。

检测UCC28600各脚信号，总结如下：

1. SS脚：到达1V后下降到0，应该是保护了

5.OVP脚：脉冲，应该是MOS开通后的感应波形

6.VDD脚：电压摆动，VDD线性地从8V升到13V后又下降到8V，

7.OUT脚：在SS脚到1V后输出一个脉冲，只有一个

8.GND脚：正常接地。

现象是低压上电(70V)空载时,输出稳定，SS维持在1V

高压上电MOS管只开一下就截止了，观察是SS脚保护到0V了，SS没有外接保护，这个时候VDD就8-13V震荡

那么SS脚的保护信号是哪里引起的？如果是OVP，我的阻值也是按照推荐算法算出来的啊

Rovp1=1/Lovp-line-th * (NB*Vbuck ov/NP)=1/0.45mA  * 15*650/120=180K

Rovp2= 3.75/[15/12(12+0.7)-3.75]*Rovp1 =55K   取51K

没什么问题啊……怎么现象是高压300VDC就保护呢.低压70VDC反而正常

亲；建议用示波器看看70V前后的波形。重点检查变压器极性。

你好，低压可以，高压不行，很有可能是OVP了，你把OVP上面的电阻改大试试，谢谢。

建议用示波器看看70V前后的波形。重点检查变压器极性。

应该是过压保护器作用了，你用示波器打一下那个点看看。

应该是OVP了 要不然SS 会输出电压的啊；检查一下电阻的配对比看看。是不是弄错了

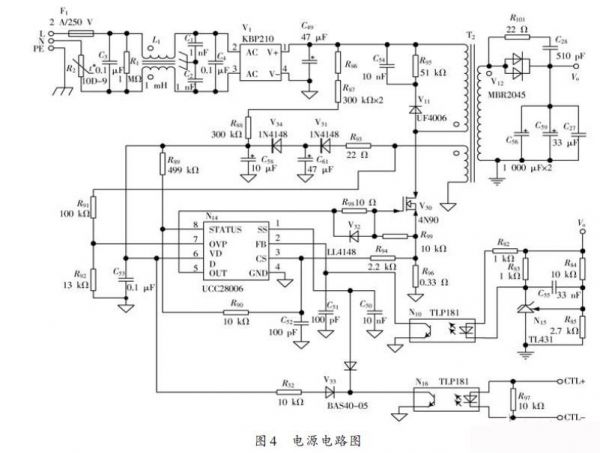

楼主参考的是这个电路吧。

用示波器看一下波形，检查变压器是否有问题。

用示波器打一下SS管脚看看   有没有什么突变的波形，再往回找原因

这个会不会有短路啊

低压可以，高压不行--检查一下参数，是否OVP，还有，变压器设计是否有问题

先用DCsource灌电压到IC，看原边外围电路是否正常吧

请问有没有变压器周期性的吱吱声，有的话，应该就是电源进入保护模式。

看SS脚肯定要看别的引脚对应有啥变化?

楼主的问题解决了吗？我遇到和你一模一样的问题了
