TL431输出负电压异常

最近项目需要-2.5V基准电源，实际搭的电路输出有问题，-4V多，然后用multisim仿真与实际基本一致。

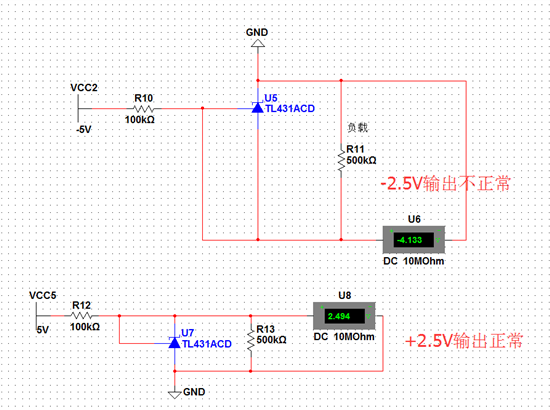

下图是输出-2.5V电压不对。

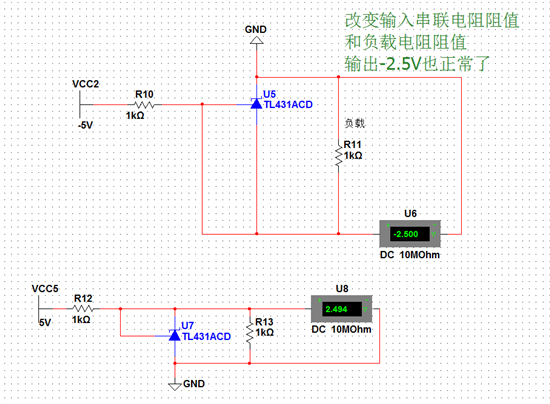

下图改变了2个电阻的阻值，输出-2.5V正常。

大家帮忙分析一下是哪里有问题？谢谢！

另外我的实际应用中，负载电阻大概在400K-1M之间。

亲，你的第一张图是错的。控制极与下端连接一起意味着控制脚永远0V，即永远不会稳压。

Hi

   电路不对。

你更改了电阻，得到-2.5V，是电阻分压的结果，与431无关。电路原理是错误的。
