TLV61220電壓VP-P疑問

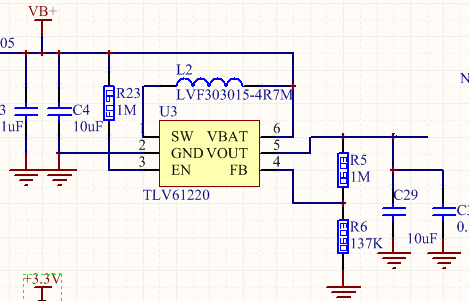

想問一下我電源為3.3V(電池)
輸出電流為3mA
為啥峰對峰值測出來31.87mV
規格好像寫是3mV

是哪裡有問題請教各位大大

Hi

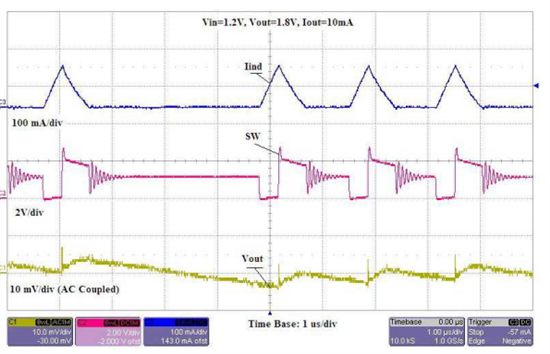

   你指的是输出纹波吗？  33.87mV确实略微偏大，或许你可以参照TI EVM板：

    这个是1.8V输出时的纹波大约是10mV, 如果是3.3V输出，预计会在20mV左右。（用TI的webench在线仿真得到的结果大约是18mV）.

    测试偏大的原因，可能与你的layout有些关系。 或者你可以将输出电容0.1uF改到10uF(即2个10uF并联），这样ESR更低可以得到更低纹波。

    其次也可能是您测试的原因。

那有基本layout方法或者元件要怎麼擺的~參考文件嗎?


Hi

   datasheet上就有：

您好:  我发不了贴，我有几个问题想咨询一下，关于LM27762 芯片的

1、这颗芯片是否有升压功能？

2、PGOOD引脚具体是什么功能？

3、我现在是调试现象是，正压有输出，负压没有输出，输入为5.2V，正输出为4.99V，负输出为0，PGOOD接GND！

Hi

   不同芯片了，能否发成新帖：  （你的帖子已经发上来了，可以发新贴的）

1. 一般纹波测量需要示波器最小环，20MHz，如果超过正常的三角形的尖刺，认为是测试干扰，可以忽视

2. 输出纹波跟电路的电容电感占空比有关，不是固定的规格，可以计算，也可以通过webench仿真
