LM5017输入耐压问题

LM5017输入7-90v，输出5.3v。用ti给的仿真设计软件设计。不加负载时，输入电压能够加到90v，但是加上负载后，70-80v之间vin管教会烧断。有没有人遇到这样的问题.片子是在ti官网申请的。

你好

  LM5017的内部MOSFET的耐压是100V，所以你需要考虑在开通时SW的尖峰是多少，这个跟布板关系很大，输入电容靠得越近尖峰越低，负载越小，尖峰越小，另外如果你真是这么高的输入电压，建议加上RC吸收电路。

Hi

   如果你的输入前段走线较长，建议你在板子的输入端增加一个220uF以及以上的电容，防止因为寄生电感产生的震荡，在输入电压过高的时候很容易烧芯片。

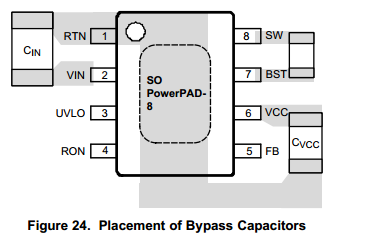

   对于板子上输入部分的layout，如上，注意输入电容的layout.

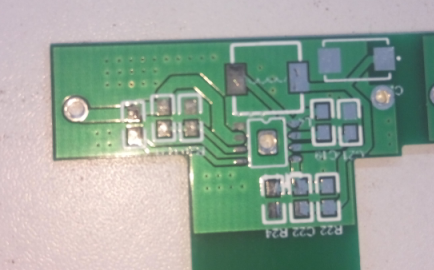

这是我布的板子。

输入端有个220uf的电容。

Hi

   输入的layout不是很好， 可以参考datasheet:  http://www.ti.com.cn/cn/lit/ds/symlink/lm5017.pdf  第二十三页：

Hi

   在芯片脚上焊一个小电容，或即可以验证。

输入管教vin ，vcc，sw和boost都焊接上推荐电容？

Hi

   就输入管脚Vin.

10uf可以吗？我手头最大的

Hi

   2.2~10uF都应该可以。

vin烧的问题解决了，但是90v的时候发热比较严重。

Hi

   是改输入电容layout解决的吗？

   90V发热是指芯片吗？ 用示波器测试一下90V输入时，输入的电压波形，传上来看一下？

请问，您有没有qq？这样交流有点不方便。我的qq：773854101

这个波形是这样的！，整个片子都发热。有时候在输入是75v时，片子也会烧。我又并了一个0.1uf的电容。目前没有再出现烧的情况。

Hi

    90V输入芯片发烫是正常现象，原因是芯片内部存在一个7V的regulation(即Vcc电路），这个相当一个LDO，即便电流很小，但是因为压差特别大，所以功耗比较高。 按照您的条件，预计芯片温度在95℃甚至更高。

    如果想降低芯片问题，或者你需要将电感改为耦合电感，通过另一个绕组给VCC供电。

Hi

     如果你的频率比较高，例如400kHz以上，或者可以将频率降低到200kHz~250kHz， 或可以将芯片温度降到80℃以内。

Hi

    或者增加散热设计，对应datasheet第四页，将芯片的热阻降下来，那么温度也会降下来。

能给我原理图参考下不？如果是用耦合电感应该说的是Fly-Buck电路吧！

Hi

   将现有电感做一个1:2的绕组出来用于供电。

   （按照datasheet第十七、十八页的电路）
