关于负载开关和分立MOSFETs的问题

时间:10-02 整理:3721RD 点击:

TI的老师你们好,在看TI的一个技术文档的时候,看到这部分有个问题不太明白,想请教一下:

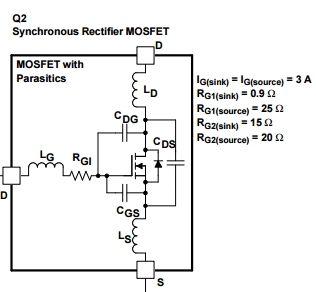

如下图所示:

我想问的是:在P-MOSFET的栅极加上一个电阻之后,为什么输出的上升时间就变大了?

实际MOSFET有寄生电容 Cgs。串联电阻就是减小充电电流,使Cgs上的电压充得更慢一些。

谢谢Jerry Chen 老师的解答,这下明白了原因了。谢谢。
