TPS61025DRC芯片应用遇到问题

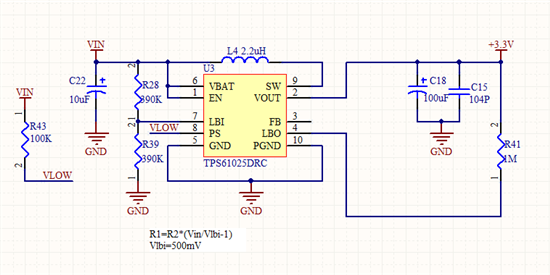

TPS61025DRC芯片应用遇到问题：按照datasheet里的典型电路做，能输出3.3V，但是带负载能力远远不及：输入1.8V时才能带大概150mA的负载，而且最大只能带185mA的负载！请问这是为什么？

正常情况下跟非正常情况下，SW端的波形分别是什么样子的？

空载时SW端的波形：

非正常时SW端的波形：

不好意思啊！更正一下，上面的两图波形不是在同一输入电压下测量的！

现在给同一输入时的情况：

在Vin=1.5V下：空载是占空比是二分之一，非正常情况下占空比是三分之一（高占三分之一）且电压被拉低到二点几伏！

电感是否设计的合理？

你好！电感有换过不同的值的4.7uH的、9.4uH的（两只4.7uH串联——手上只有4.7uH的），没多大改善，案子要求用的是普通充电电池两节（一节充饱1.2V），所以输入电压是随着放电而变化的，所以电感好像不好计算！而datasheet里好像说电感值的范围2.2uH--22uH都可以吧

电池的输出电流能力最大是多少

现在用的是可调电源，输入电流不受限制

现在用的是可调电源，输入电流不受限制

电感电流能力够吗

够的！4.7uH电感用在另外一款TPS63001上，输出3.3V 带1A电流的负载没有问题

 HI

        按照你的条件平均输入电流3.3V*0.2A/0.85/1=0.78A, 输入的峰值电流0.78*1.2=0.93A.

          所以如果是0.9V输入，是可以最大输出200mA的。

          如果电流达不到，您需要注意以下问题：

          1.  电感饱和电流推荐大于1A, 建议大于1.2A.

          2.  输入电容10uF可以加大到20uF以上，走线尽量宽一点，并且尽量靠近电感的输入端，避免输入电压被拉低。

          3.  layout需要参照datasheet第二十一页，注意功率路径，以及PowerPad底部的散热设计。

嗯，首先谢谢您！

当初就是看过了datasheet介绍这款符合设计要求才选择这款IC的！

对于您提的需要注意的问题：

1. 现在的电感饱和电流是2A的。

2. 输入电容已从10uF增大至33uF，走线宽度现在是0.8mm、1oz厚度的，过3、 4A电流应该没啥问题了。

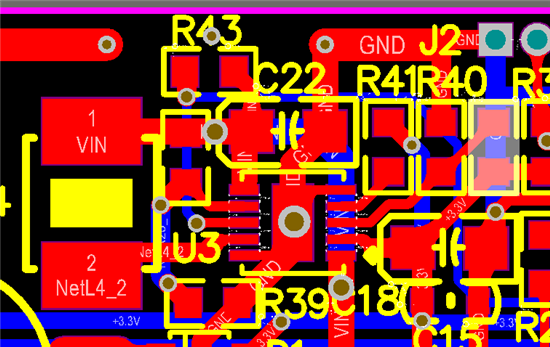

3. 上面附有PCB图，劳烦您帮忙看一下，PCB设计是否存在问题！谢谢

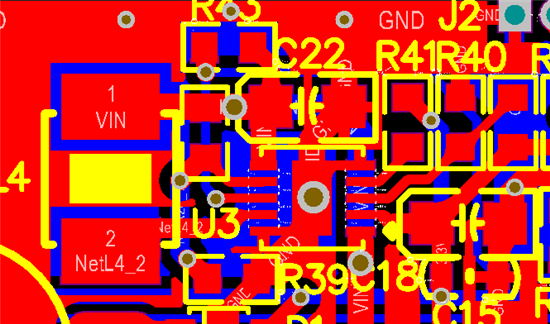

劳烦有空帮忙看看，现在把带敷铜的PCB图附上

问题比较明显，第一, C18需要是陶瓷类的高频特性好的电容，第二，该高频电容需要离Vout 脚和GND脚足够近，现有布线中的回路太大了

Hi

   在功率路径上需要注意，在板子上焊线，将功率回路缩短看看。

谢谢！这里确实有问题，经过连线有所改善。现在又有个新问题：就是带200mA的负责时给输入通电，输出没电压（即使输入3.3V，输出也没有电压）！请问这是为什么？

谢谢！这里确实有问题，经过连线有所改善（输入1.8V以上时输出可以输出3.3V带大概240mA的负载，前提是先通电再接负载！）。现在又有个新问题：就是带200mA的负责时给输入通电，输出没电压（即使输入3.3V，输出也没有电压）！请问这是为什么？

Hi

    重新layout， 这个问题可能就消失了。
