UCC28019A电流波形问题

时间:10-02 整理:3721RD 点击:

最近在用UCC28019A调试pfc输入电压是200V-265V@50hz,输出功率是2000W,400V,电感用的是铁硅铝材质,536UH, 加载到800W之后电流波形开始畸变,请教各位要从哪里下手解决。

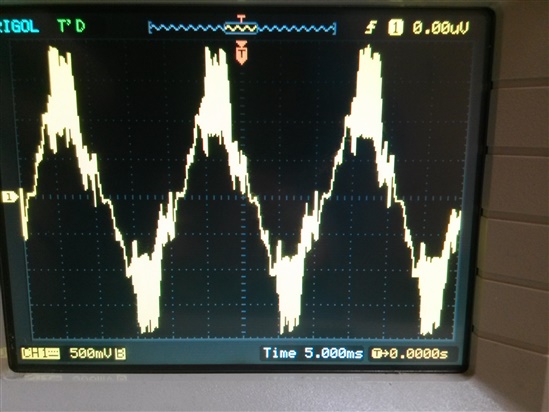

800W的波形

1000W是的波形

满载波形

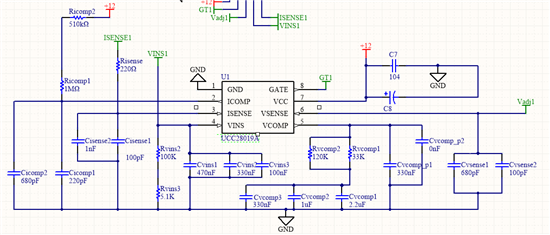

原理图

你电感的饱和电流多少

从你的波形上看,在电流峰值的地方纹波很大,感觉是电感值减小造成的

电感是用47mm的铁硅铝自己绕的,饱和电流不知道怎么测,您的意思满载时是电感接近要饱和了吗?

通过波形图感觉是

下午用2个47mm的铁硅铝磁环饶了了个电感,换原来那个,结果是改善了很多,但是到了1300W左右问题还是出现了,一个才2KW的电路我感觉用的2个47mm的电感应该够了,不太可能用到3个吧,感觉是不是我电路参数上的问题,或者是我电感制作的问题。

亲;这还得修改输入电磁兼容LC网络。铁硅铝是比较典型的非线性磁芯,电流大后;电感量会下降,导致输入纹波较大而电流波形变“毛”。

那你是不是换个磁性材料试试

电流补偿脚那个电容你用什么电容,我做得那个板子补偿脚那个电容温升很快,方便发一下你板子图片吗

是的,还可以试试不同磁导率的铁硅铝磁环

就是普通的0805封装的贴片电容啊,至于温升很快还真的没有注意过,你可以到论坛里问一下,板子就是有覆铜板洗的,没啥特别的

还有你那个电流补偿脚接12伏是什么意思,没有明白,解释下

这个电阻我之前也是没有的,后来我在UCC28019A的那个计算表格里看到的,于是我就加上了

就是这里面的Ricomp

你能测试下你的板子温升情况吗,我的加载500W时,刚开始PFC效果很好,可是补偿电容,主芯片,mos管旁边的二极管温升的特别厉害,一会都到70.-80度了,电感有响声,PFC效果变得很差,赶紧关了。在板子旁边加个风扇,效果一直很好。我不知道什么情况。

我带载试了一下,这个情况我没有遇到。
