TPS54425电源输出受干扰严重,请教如何解决

时间:10-02 整理:3721RD 点击:

在使用TPS54425芯片时,9v电源输入,要求3.3v输出,但是输出的3.3v电源总是不干净,具体波形图与原理图如下:

原理图:

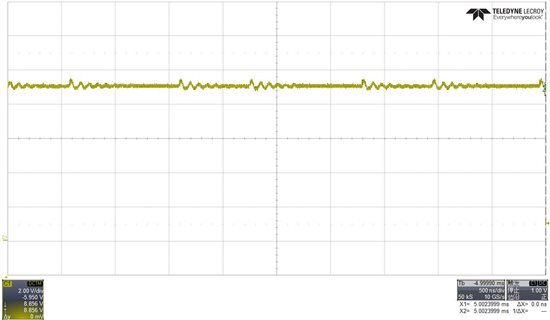

9V电源输入波形:

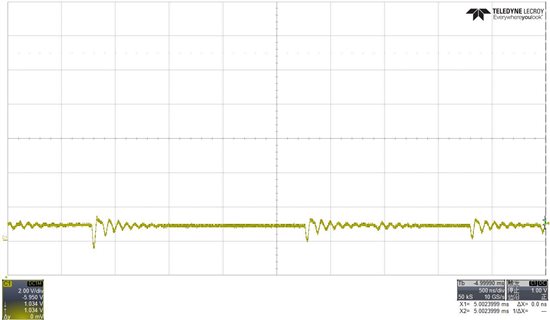

3.3V电源输出波形:

VFB引脚输出波形:

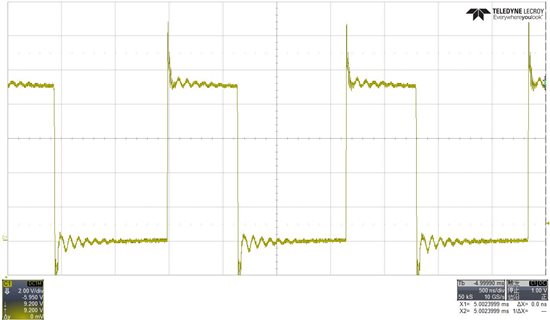

芯片SW输出波形:

请教各位如何让3.3V电源能够干净的输出?

亲;说明C185/186位置不对或布线不是很合适。建议核查一下。

你好,请注意PCB布线,比如输入电容靠近芯片,谢谢。

另外,也注意一下测试方法,探头的回路尽量小
