LM25116电路问题求帮忙
时间:10-02
整理:3721RD
点击:
附件是LM25116的图纸和波形,现在用LM25116输出13.5V,带2块液晶屏,每块屏正常电流2.5A,最大电流4A。 现在电路是带2块屏正常工作,但是用示波器抓了几个波形,感觉电路上还有问题,像两颗MOS会出现同时打开情况,目前找不到原因,高手出来指导下。 |
怎么没人解答?
TI的大神出来指导下
你用压缩文件;然后贴子也只现实了左半边。。。无奈啊。。。读的太累。。。
不好意思,不清楚什么原因造成,贴子只有左半边
附件是LM25116的图纸和波形,现在用LM25116输出13.5V
带2块液晶屏,每块屏正常电流2.5A,最大电流4A。
现在电路是带2块屏正常工作,但是用示波器抓了几个波形
感觉电路上还有问题,像两颗MOS会出现同时打开情况
目前找不到原因,高手出来指导下
电源布局
低端MOS管G脚波形和过流保护电阻上的波形

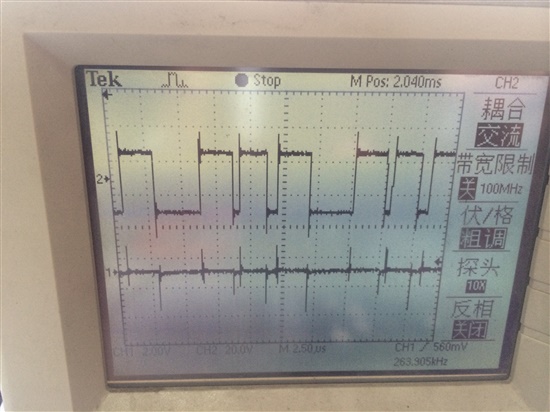

高端MOS管G脚波形和过流保护电阻波形

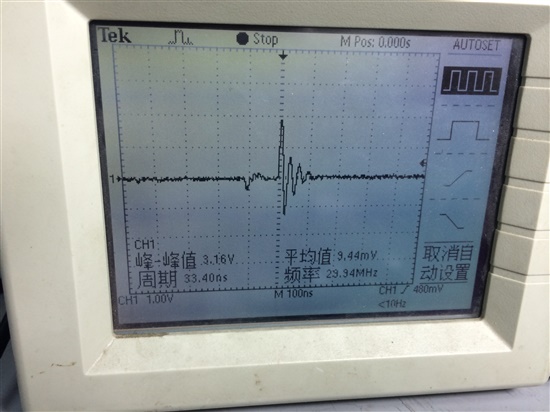

过流保护电阻波形,看波形的电压像上下MOS管同时打开,短路造成的。

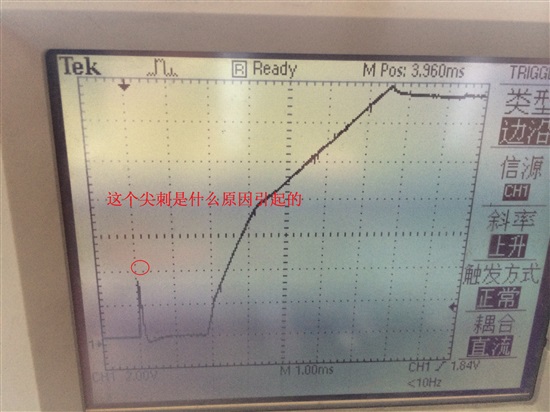

上电启动波形,前面有个尖刺。
亲;没啥问题。屏有施加10kHz负载,造成负载是有高频波动。电源随之调整是正常的,没啥大问题。建议加大DCDC输出电容。
关于尖刺;是功率管寄生的Coss放电所致,也属正常。
