确认化学ID

1. 采用的是组装电池。3.0v～3.65V电芯，16块串联10Ah。

2.没有找到对应的ID，找到正常的ID才能写入正确对应的OCV是这样吧？

3.现在情况是充电的时候电量就会被拉低，然后退出充电电量又跳高，是和OCV的关系吗？

4.请求指导方法，谢谢

chem ID需要电池的化学成分和容量信息，它主要影响到ocv与dod的对应关系，以及合适的RA table。使用阻抗追踪技术非常好的解决了电池内阻给容量测量带来的误差，你所采用的组装电池内部是否含有一些除裸电芯以外的保护器件，如果你采用的是端口电压检测来评估电池电量波动的方法那么是非常容易受到电池内阻和一些保护器件的阻抗影响 。

    目前就是电池组里面有保护板，由16块串联。电压由48～58.4V，怎么通过自己的放电和充电数据选择对应的化学ID呢？

你目前使用的电量管理计是哪一个芯片？对于需要选择chem id的器件，Ti都提供了类似bqeasy这样的工具帮助客户逐步对应的选择chem id，其内部的chem id包括了市面上大多数主流电池生产商的产品。

是BQ34Z100，由于厂家没法给出这个参数的，就给出一个曲线走势，所以不知道哪一个CHEM ID比较接近，电芯材料是LiFePO4的。

  你好！

1.现在电池组里面有一个保护板，然后呢，学习的时候是在开发版之后学习的，这样学习后的数据是不是很大影响呢？

2.学习好后的数据写入新的芯片中，然后供电中芯片前又有一个开关mos管和一个保险丝电路，这样是不是会导致电量跳变呢？

3.尝试的选择一些chem id，很多跳变很严重，没办法，414这个跳变还好一点，都只有尝试了。

谢谢

关于BQ34z100，除了在BQEVSW中有chem id给出一些典型的电池chem id以外，你可以试试TI提供的基于math CAD的chem ID选择工具，请在BQ34z100的产品主页的“软件”栏中下载Mathcad Chemistry Selection Tool ，下载这个文件后根据其中pdf文件的指导进行chem id选择。

http://www.ti.com.cn/product/cn/bq34z100

   那个pdf说的也太简单了。请问下后面几个解锁还要密码？这个是本来就不能操作的还是要怎么？

Mathcad工具对数据格式有要求，用于计算的数据应该包括时间，电压电流温度信息，数据包括充饱后2个小时的静置数据，0.1C放电数据及放空后5个小时静置数据，Mathcad里上锁部分不能操作，仅需要点击计算按钮即可，会给出一份ID列表，选择最优ID即可。

   谢谢！

   再请问下，有没有TI提供的ID中的那些电池的曲线图呢？

   是不是选择ID的时候，只能选择容量相同的ID号？因为里面有DOD的对应参数，是这样吗？

容量可以不同的啊。

你可以重新试一下下载这个链接的MATHCAD工具 在http://www.ti.com/product/bq27541-v200下面的Software (6)Mathcad Chemistry Selection Tool (Rev. AO) 下载

1电池先采用0.5C恒流然后恒压到满充电压taper电流小于0.01C充饱

2静置2小时，如果是磷酸铁锂或者低温环境建议延长时间

3连接板，自动log DataRAM数据，间隔为4s一次

4开始用0.1C电流放电，一直放到2.8V

5静置5小时

6将以上的log的数据保存下来使用MATHCAD工具计算

注意板在做CHEM_ID前要先校准好，放电过程要连续，记录的数据包含放电完之后静置的那5小时

  很详细，非常感谢！

请问自动log数据需不需要包含第1步充电和第2步静置的数据？

不需要包含充电数据，但是需要包含一小段静置数据。建议记录完整的数据（多了没关系，MATHCAD会自动寻找到放电的周期，少了可能就会出问题）。

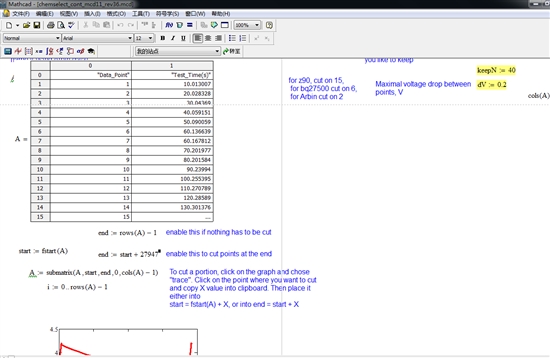

我用了附件中Excel表格中的数据计算，结果却什么也没有算出来，是怎么回事？

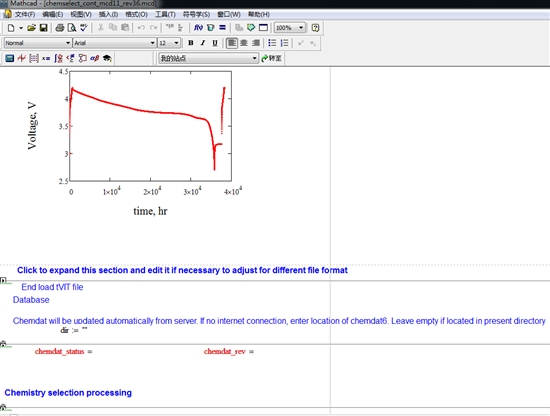

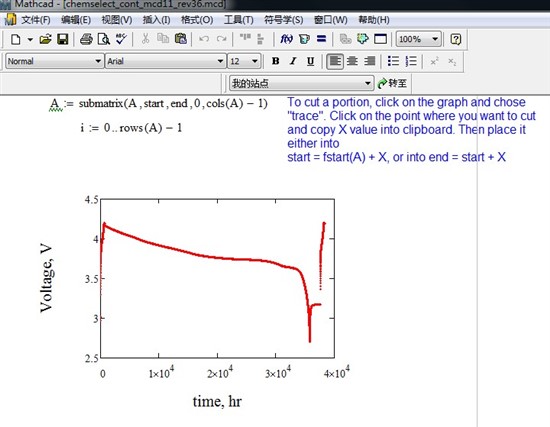

Mathcad可以读到Excel表格中的电压和时间数据，可以在Mathcad中看到电压曲线图。

其它就看不到什么了

把你的log数据贴上来，看看是否是数据格式问题。

附件是我用的数据，是从TI官方网站上面下载的。

0572.chemselect_cont_Arbin_exaple.rar

可以计算出chemID结果，你从网站上下载chemIDselect工具后直接解压缩，保持chemdat6文件不变，配置好列数据定义，下图是计算结果，供你参考。

我是下载了以后直接解压缩的，里面的几个文件都没有动，列数据定义也没有改改动，按Ctrl+F9计算工作表以后还是没有计算出来。

是不是Mathcad软件版本的问题？我用的是14版。



把数据发给TI或TI代理商帮你算下吧，看是log的数据有问题还是你使用的软件有问题。

我用的是15版的，你可以尝试换一下版本，或者把测试数据发给当地的TI FAE，请他们帮忙计算chemID。

请问电量计学习周期过程中：放电致截止电压->静止5小时  这个过程中BQ27531由谁供电？如果由适配器供电，那么适配器和电池同时存在时电路会直接由适配器供电，而电池是怎么放电到截止电压的？

与楼主一样出现了同样的问题。不知道什么原因

我也遇到了同样的问题。还有您说找代理商，代理商的联系方式怎么获取？

你好，我用mathCAD软件计算的时候只显示了红色的警告字，并没有计算出结果，请帮我计算一下我所采用的这款电芯的chem id，附件是电芯的放电数据。

谢谢

你的电芯测试曲线，没有充饱后的120分钟静置时间，曲线不完整。

你的电芯测试曲线，没有充饱后的120分钟静置时间，曲线不完整。

你好，附件重新上传了数据，已包含放电前搁置的2小时数据。

谢谢。

附件log数据计算的结果。。

谢谢。

能否提供一下用于计算的chemdat6文件给我，我的计算不出来可能是在TI官网下载的那个文件不能使用。

一般不是CHEMDAT6的问题，CHEMDAT6是ID数据库，应该是其他问题的造成的。

TI的技术人员，麻烦您帮我看看我的LOG信息，有没有问题。怎么和chemselect_cont_Arbin_exaple.xls的不一样呢？

另外还请帮我计算一个CHEM ID给我好吗？

TI

         这是我关于BQ27520的LOG数据，请帮我计算一个CHEM ID出来，谢谢

3264.12000mah.log

最佳ID是1194，参考附件图片。

谢谢。不过我们还有两种电池需要校正。也需要CHEM ID。 所以还请给一个CHEM ID的计算方法，我这里按照好了MATH14.

我的疑问是：我们记录的LOG信息的格式，和chemselect_cont_Arbin_exaple.xls的格式不一样！这个应该是导入的数据吧。

我们应该如何处理这个LOG数据，以便于用MATH14.和MCD来计算呢？

加我QQ1619996054，告诉你详细的方法

你好，同事给提供了他使用过的获取CHEM-ID的文件夹，我用MATHCAD可以计算出来，但是我替换了我分容的数据之后，就计算不出来我自己的电芯CHEM-ID,请帮我看一下我的数据哪里出问题了。

蔡工，我想问下在充电的时候可不可以用上位机软件观察bq78350

你好 我能查到NCR18650BID号，但是我怎么把他运用到BQ20Z45中去啊

你好，我用mathCAD软件计算的时候只显示了红色的警告字，并没有计算出结果，请帮我计算一下我所采用的这款电芯的chem id，附件是电芯的放电数据。

谢谢

感谢大大，我在整理过数据即可算出ID非常感谢

数据格式有点乱，肯定计算不出来

HI，你好

能否请你帮忙我看一下我的LOG数据，帮忙计算一个ID，我这边也是计算出错。谢谢

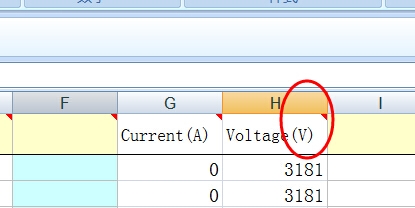

你电压单位搞错了

HI.chunqi zeng

电压单位错了？我看之前帖子上LOG的数据都是类似的呀，并且从BQ软件上LOG出来的就是这个格式的数据。

是否需要处理？还麻烦明示，谢谢

我不知道你计算的 时候有没有修改。

  chemselect_cont_Arbin_exaple 里面的是V 不是mV

OK,我知道了，按照你说的我将电压和电流都的单位都进行了换算，用的是MACHCAD14进行计算，到最后一步分析最佳结果的时候会跑几分钟，但是最后就是不出结果，请问您知道这是怎么回事吗？

附件是我的LOG数据，请帮忙看一下

我用mathCAD15 算的，可以算出来，没有修改你的文件。

还有一个问题，你的参数表充电过程有点看不懂，前面既不是恒流，又不是恒压，只看得到电流再不停小，电压升高； 曲线怪怪的，虽然计算CHEM-ID不需要充电数据，但是这样的充电方式我没用过。

我想请问下，我用BQ34Z100做电源监测，刚才发现我充完电后断开充电器了，PC软件显示电流还1418ma一直不变，我也没接负载啊，怎么还有这么多电流显示，是我配的寄存器有问题吗？

我想请问下，我用BQ34Z100做电源监测，刚才发现我充完电后断开充电器了，PC软件显示电流还1418ma一直不变，我也没接负载啊，怎么还有这么多电流显示，是我配的寄存器有问题吗？能否把你配的GG文件给我看看啊。。。谢谢、、、

Michael Yang :

        您好！我的BQ34Z100 断开充电器和负载，电流一直显示1423ma，怎么处理？

我的

• CC Gain 10.123

  CC Delta 10.147

  CC Offset -1423

  board offset = -17 这个大吗？

  我进行校准还是不行啊。。。

HI,ALL

附件是LOG的数据，麻烦帮忙计算一下化学ID，谢谢

如何保证充放电时的电流/电压恒定呢？

如果实现放电的过程是恒流的呢？现在在做chem id   的log日志这块，但是不能保存放电过程是恒流的。。。

我想请问一下在计算CHEM-ID的过程中，应该如何输出log文件，我现在选用的是Battery Management Studio软件，手上有配套的评估板。

根据指导资料， 放电过程中要记录Voltage，Current，Temperature以及ElapsedTime。

但是前三样我能在软件的Watch中找到，最后一个ElapsedTime是无论如何也找不到了，请问这是怎么回事呢？

ElapsedTime 自动生成
