BQ24170输出电压问题,十万火急

时间:10-02 整理:3721RD 点击:

自己画的BQ24170测试板,调试了快一个星期了,还是没调通。急!

电路设计的是为两节锂电池充电,输出应该是8.4V。

设计低压保护和过压保护电压分别为5.5V,17.6V。

按照芯片手册上说的输出开启条件测试了芯片某些管脚电压,

1.Pin ISET脚电压389mV,>120mV

2.Pin AVCC 电压为12V,

3.V(ACVV)>V(SRN)

4.OVPSET=1.03V

5.TS=1.95V

问题:1. 输入电压为12V时,输出为0.82V,STAT灯一直在闪;

           2.输入电压为9.5V时,输出为8.34V,STAT灯一直常亮(此时输出端未接电池),

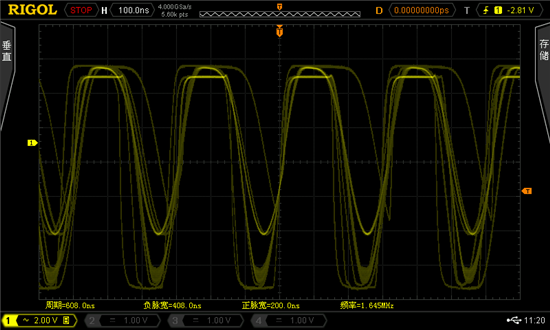

            输出电感L1一直“吱吱”的响,此时用万用表测试SW端输出波形非常乱。波形图如下图所示;

如果继续上电五分钟左右,BQ24170芯片开始发热,然后就输出短路,芯片烧毁。

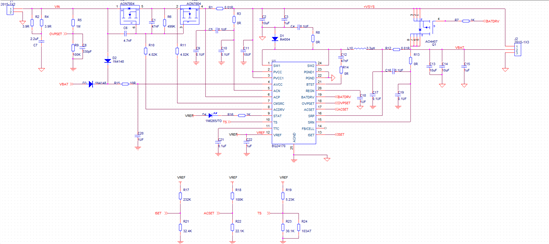

附上我的电路原理图,求高手分析下电路哪里出问题了?有些器件不是按照芯片手册推荐的使用的,

电路图上传一份

检查发现,评估板上推荐的电路图中并没有C4,R8,去掉它们后芯片输出为0V,求高手分析下,具体什么原因导致芯片输出为0,

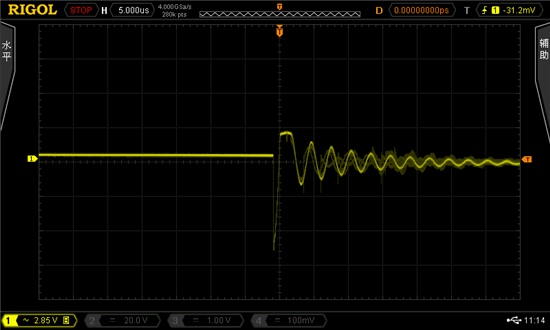

去掉C4,R8之后,芯片输出8.4V,但是接上电池之后无电流输出,pin脚SW波形很乱,

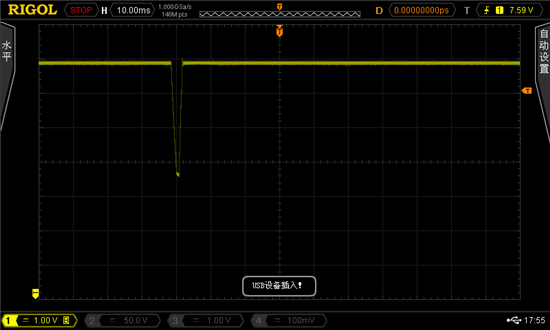

芯片输出直流波形为

但是接上锂电池之后充电电流为0,大家有没有碰到我这样的情况?

是电池坏了。
