最近正在用BQ77910来做一个6串的LIPO方案，充电电流在4~5A，想使用大一点的均衡电流，求外置mos均衡方案

最近正在用BQ77910来做一个6串的LIPO方案，充电电流在4~5A，想使用大一点的均衡电流，求外置mos均衡方案！之前联系了TI代理商一周过去了，都没给回信，无语了

你好，

请问你的均衡电流想要多大呢？是主动均衡还是被动均衡？

你看看下面链接的电荷泵主动均衡方案能不能满足你的要求？（均衡电流可到1A）

http://www.ti.com/lit/ds/symlink/bq76pl102.pdf

谢谢！

你好 我的方案已经选择了BQ77910A被动均衡方案了，我想要datasheet说的外置MOS的均衡方案（100~150ma均衡电流），外部MOS怎么连接，我没有确切的把握！希望您能指点一下，谢谢！

方便透露你的联系方式吗？我给你画一个参考的电路图。

好的 谢谢 我的邮箱是zhuxiaocun@novel-supertv.com，另外请教一下，我不需要使用低电压保护功能，请问有没有办法将放电MOS去掉呢？如果去掉放电MOS，电路上该怎么连接呢？

为什么不需要低电压保护功能？是因为你的电池包里面已经有了吗？这个低电压保护功能能够在电池进入到过放以后适时的切断放电，避免电池进入深度过放，锂电池一但进入到深度过放以后，电池寿命会受到不可逆的严重影响，大大的降低了使用寿命和电芯的容量。

从长远来看 虽然多了一个mosfet的cost，但相对于整个电池包的成本以及使用寿命，这个MOSFET是非常有必要的。

已发送，请查收，谢谢。

因为我们的设备比较特别 ，放电电流非常大达到100A，其次我们应用的特殊性要保证不能让电池被断掉， BQ77910A保护电路之外还有个理想二极管（用了4个功率MOS），如果再在放电这块加上4个功率MOS，在这么大的放电流下MOS所造成的压降会很大，另外我们的设备对体积也比较敏感，这4个MOS占用了挺大面积的

好的 已收到 谢谢

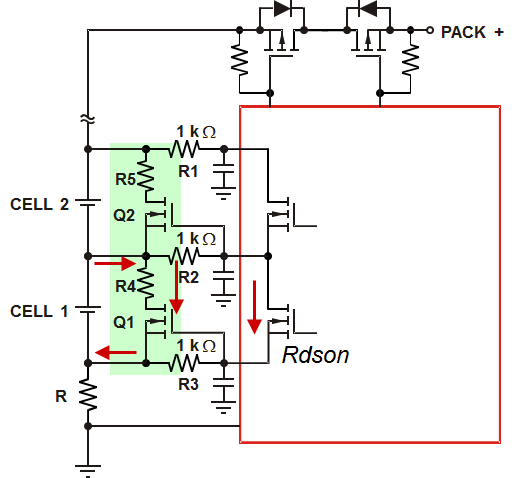

外部MOS外部均衡可以参考下上图，一般都是通过输入电阻的压差来导通MOS管

好的，谢谢，能顺便解答下  如何移除放电MOS吗？如图中的DSG信号我可以留空不用吗？

刚刚仔细看了下datasheet，感觉应该是可以的 我试试先

您好！有问题请教一下，我按照datasheet上参考电路自己做了一块均衡板（6串），按照如下步骤下载程序

1.将ZEDE上拉至芯片的VREG电源管脚

2.连接USB TO GPIO到PC

3.连接USB TO GPIO到板子

4.连接电池到PACK+和（PACK-）GND

5.连接CHCTL至高电平，唤醒BQ77910A

6.启动上位机软件，然后就提示以下错误
