XTR111的负载和稳压输出

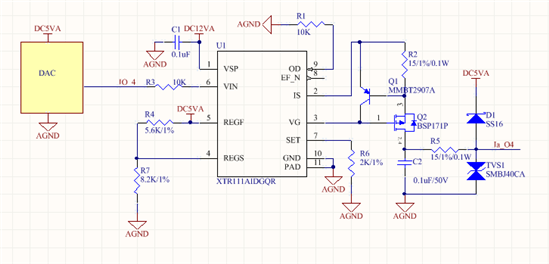

你好，我的电路如上，调试过程中有以下问题：

说明：DC12V实际输入是隔离DC15V

问题：

1. 在输出20mA时，负载为200ohm一切正常，但当负载为500ohm时，输出就降低为15.4mA了；
2. DC5VA在DAC输出为0V时，电压正常为+5V，但当DAC输出大于0V时，DC5VA就变成7.7V了。

我以为是供电电压不足,将DC12V更改为DC24V，但以上两个问题均存在！ 能否请帮忙解决此问题，谢谢！

首先， 你的DC5V在输出时供电电压会升到7.7V说明电源供电有一些问题。因此请提供完整电源的原理图。

你测500Ohm的电流是如何测试的？请测试输出的实际电流范围，如果测电阻压降可能引入更大负载。

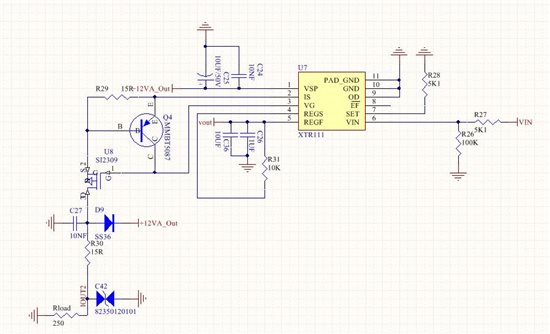

你好你的联系方式能提供一下吗，我这边用的XTR111一直不输出电流，原理上也没发现什么 太大的问题，你能帮我看看吗
