TXS0102 损坏

我在用 TXS0102DCT作为串口的电平转换芯片，1.8V转3.3V的。3.3V那端没有接232芯片。是cpu的调试串口，最近有不少3.3V那端坏的情况。输入、输出会坏，我看芯片是自带ESD保护的，还有什么情况会导致芯片损坏？谢谢。

Hi

   这个是接口的问题，我将转此case到接口论坛。

转 接口/时钟 版块。

使用时注意两点，VCCA<=VCCB，其次data rate为多少？ TXS0102的data rate 最大不能超过24Mbps（Push pull 应用），2Mbs（OD 应用）。所以请核实这两点。

谢谢，VCCA是1.8V，VCCB是3.3V。其中的信号为串口，波特率为115200。这个接口在调试的时候会经常拔插（3.3V那端），可能跟这个有关系。拔插会出现什么问题导致芯片会损坏？

TXS0102不支持这么高的data rate，另外，你是热插拔吗? 不掉电的情况下进行插拔可能会由于瞬间电流导致芯片烧坏。

那如果不经常插拔能正常工作吗

115200单位是Hz，115.2Khz. 远小于24Mbps。

串口是热拔插的。如果是热拔插的问题，有没有什么办法可以测试出来？有什么办法可以防止这种问题？信号线上面串个电阻？

如果是热插拔由于瞬间电流过大导致芯片烧坏，可检测引脚是否已经对地短路。  可尝试外加TVS管来做保护。

对TVS管有什么要求吗？或者有推荐型号吗？因为3.3V端对外的信号线上面我又外加了一个ESD芯片的，型号为RClamp0502B。这样也是会坏的。ESD也是TVS管。

你热插拔的线路中是否有共模电感或者差模电感？

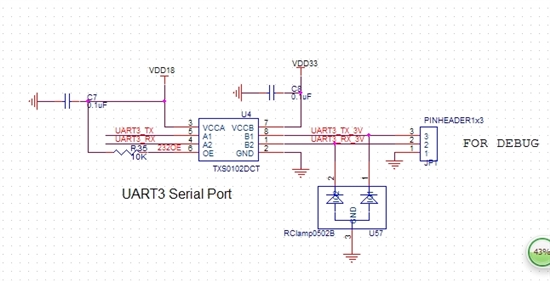

没有。原理图如下：

如果是3.3V的话，TVS管的stand off电压至少要3.3V，一般选择TVS管时，它的stand off电压要大于或等于要钳位的最大电压。

我选用的TVS管（RCLAMP0502B） santad off voltage是5V

我想请问一下，TXS0102能并联多少个来使用不会产生通讯问题呢？

希望能回答一下啊，我现在有四颗TXS0102分别转换到不同电平，存在一定的通讯出错几率，导致设备配置不正确

之前我记得见过这种问题，并联的话要看后端的器件是否为同类的逻辑，比如同时source或sink，如果并联后端接的是不同的逻辑，就不允许这么操作了。

哦，我之前混用了TXS0102 TXS0104E TXS0108E，TXS0102是用来转I2C的，有三颗，其中两颗是并联，另外一颗挂在并联的两颗中的一颗后面送给其他设备；另外有一颗TXS0108上面，也有I2C总线，与TXS0102是相同的I2C总线；会有一定的几率出现通讯差错。
