ADS1299内部方波信号测试PGA没作用
时间：10-02
整理：3721RD
点击：
今天用ADS1299的评估板做测试，选的是内部方波信号，可是无论怎么调PGA，测量得到的Vpp都是原始信号的Vpp，只有当PGA调的很大饱和时，几个通道的值才会重合，想问一下是需要另外设置些什么嘛？
感觉应该还是设置的问题
Airwill
感觉应该还是设置的问题

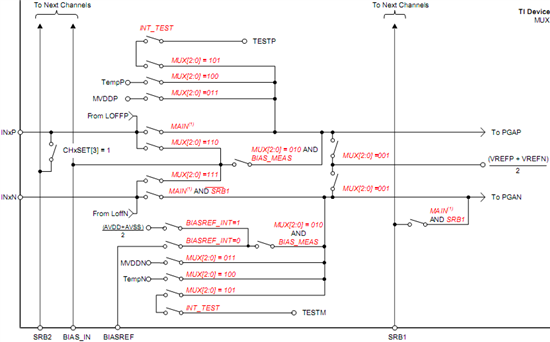

你好，这个图是datasheet上的figure17吗，是不是设置了figure18和19的参数，就算是设置了MUX为上图的状态啊…
这个图是FIgure19的一路输入的模块图。
PGA没作用，应该是MUX的配置没配置好。
你好，我现在设置SRB2=Open，SRB1=Closed，JP25只短接了1-2，PGA有增益，可是放大倍数和实际增益是反过来的（增益为1时反而放大倍数最大），请问是哪里错了么
