急~ADS1299套件PGA增益问题

时间:10-02 整理:3721RD 点击:

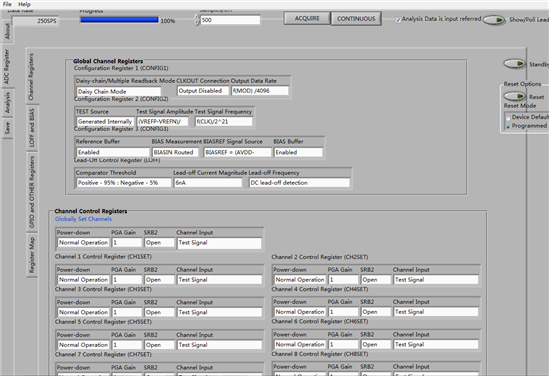

我用ADS1299套件内部信号进行测试,寄存器设置如图

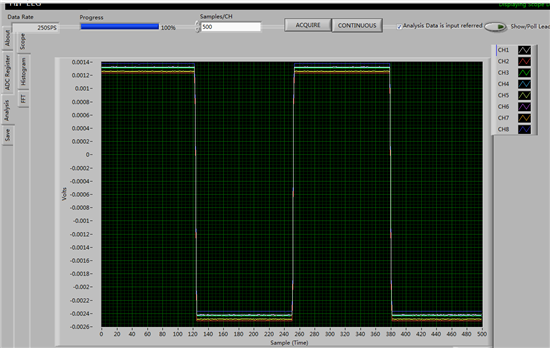

得到的结果为

是有偏移的,而且幅值也好像是不正确的。而且测试信号的幅值是(VREFP-VREFN)/2400,我用万用表测得TP3的电压是2V,好像不对啊

放大倍数调节到最大时候就没有了偏移,但是放大倍数并没有起到放大的作用啊

用外接信号进行单端输入测试时,调节增益也是不管用的,只有增益大到饱和时候,才能看见饱和的信号。所以想问问到底是寄存器设置有问题还是我硬件的参考电压就不正确呢

若是差分输入,设置双电源供电,参考电压可接地,如果单电源供电,也需要设置参考电压保证输入在PGA输入共模电压范围之内。

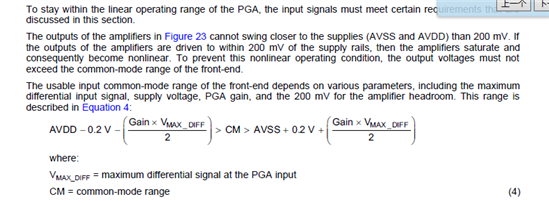

我看到了这个共模输入范围

但是一直不知道参考电压该怎么设置  看手册也没有找到内部参考电压究竟是怎么连接的   不知道是否需要在JP3外接参考电压 还是在软件界面上调节对应哪个选项呢?

你加载输入信号的时候,将一个电极接地,另一个电极使用电阻分压输入到芯片内部。

你好,请问你解决了PGA的问题了吗,我也遇到了,不知道怎么解决。
