DAC8750输出问题求助

我正在使用DAC8750开发工业变送器。目前与MCU通讯已经正常。

模拟部分供电电压为+24V，数字部分供电电压为+3.3V。CAP1连接了一个4700pF的电容，使用了外部增强晶体管，型号为MJD31C。

目前情况是：在未启用输出前，IOUT无输出，但是在给出复位指令并启用输出之后，FAULT引脚拉低，读Status寄存器发现I-FLT位被置位。同时发现负载电阻两端电压一直约为24V，电流亦很大（接100欧负载电阻，实测电流高达233mA，接入300欧负载电阻以后，电流约为72mA）

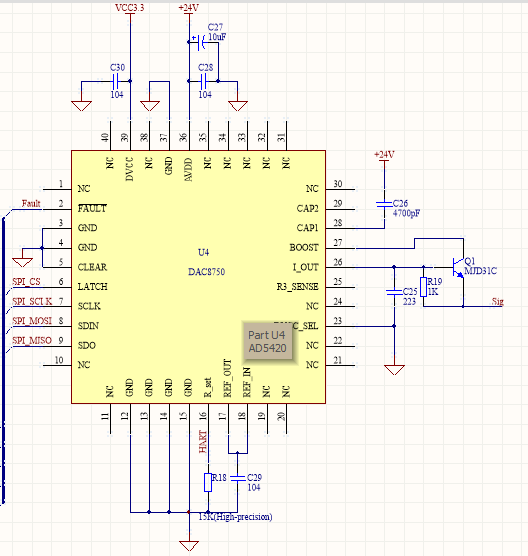

附上硬件原理图。

特向各位求助，一起分析讨论故障原因

Hi Xinsheng,

供电24V，Iout引脚处电压超过22V时，Fault是会被拉低报警。想跟你确认下：

你在复位完启动输出时，是否此时负载已经接好，还是启动输出之后再通过类似跳线接负载？另外，有没有对输出端口做EMC之类的测试？
