DAC8760

DAC8760程序一直没调好，求应用程序，谢谢

网上搜搜嘛，老多的了

#include<msp430.h>
#include<DAC8760.h>
/***********************************
函数功能：
写数据
**
**
参数：
com
：前
8
位命令；
dat
：数据
**
***********************************/
void DAC8760_write_byte(unsigned char com, unsigned int dat)
{
unsigned char i=0;
DAC8760_LATCH_0_();
DAC8760_SCLK_0_();
  for(i=0;i<8;i++)
{
  DAC8760_SCLK_0_();
  if(com&0x80)
  {
   DAC8760_DIN_1_();
  }
  else
  {
   DAC8760_DIN_0_();
  }
  delay_us(1);
  DAC8760_SCLK_1_();
  delay_us(1);
  com<<=1;
}
for(i=0;i<16;i++)
{
  DAC8760_SCLK_0_();
  if(dat&0x8000)
  {
   DAC8760_DIN_1_();
  }
  else
  {
   DAC8760_DIN_0_();
  }
  delay_us(1);
  DAC8760_SCLK_1_();
  delay_us(1);
  dat<<=1;
}
DAC8760_SCLK_0_();
//delay_us(3);
DAC8760_LATCH_1_();
DAC8760_DIN_1_();
//delay_us(3);
}

void DA_init()
{
CLk_clear;

   DAC8760_write_byte(DACResetReg,0x0001);

   DAC8760_write_byte(DACConfigurationReg,0x0088);


   DAC8760_write_byte(DACControlReg,0x1006);

   DAC8760_write_byte(DACDataReg,0xffff);
// DAC8760_delay(10);
}

以前写的，希望对您有帮助！

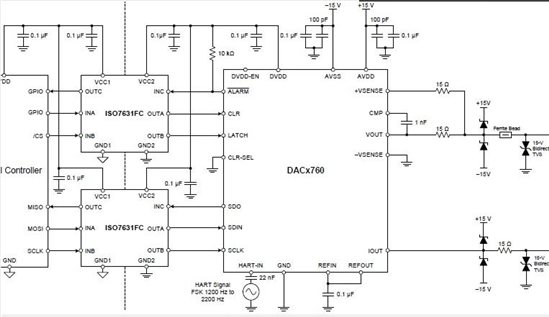

给你一点线路连接图

程序设计调试的时候，可以先用模拟SPI接口，先调出来；用硬件的SPI接口发的会快点，按照2M速率算的话，2uS左右吧
调完了，把程序改成硬件的SPI接口，要发24位数据，可以用硬件的SPI接口8位模式发送，发3次就可以了。

你程序自己先写吧，有问题了再讨论

给你一段仿SPI写数据的时序

void DACx876_Write(u32 dat)
{
        u8 i;

        for(i=23;i>0;i--)
        {
                SCK_0;
                LOCK_0;

                if(dat & (1<<i) != 0)
                {
                        DIN_1;
                }
                else
                {
                        DIN_0;
                }

                Delay(1);

                SCK_1;

                Delay(1);
        }

        SCK_1;
        LOCK_1;
        DIN_1;
}

测过是没有问题的

很多吗？能不能帮我搜搜，搜好后网址给我，我搜了很久都没搜出来

大哥，这代码怎么看起来那么眼熟啊，怎么跟我的代码一模一样？这个真的能用吗

输出为0，还是输出不正常呢？如果没有输出，首先检查一下硬件链接。如果输出不正常，可能是程序的问题。

输出一直为0

#include<msp430.h>
#include<DAC8760.h>

void DAC8760_delay(unsigned int j)
{

     while(j--)
      {
       asm("NOP");
      }

}
/***************************
**
开始工作信号
**
****************************/
void DAC8760_start()
{
// DAC8760_SCLK_0_();
 DAC8760_LATCH_0_();
// DAC8760_delay(1);
// DAC8760_SCLK_1_();
// DAC8760_SCLK_0_();
 DAC8760_LATCH_1_();
// DAC8760_delay(1);
 DAC8760_LATCH_0_();
// DAC8760_delay(3);
}

/***********************************
函数功能：
写数据

**
**
参数：
com
：前
8
位命令；
dat
：数据

**
***********************************/
void DAC8760_write_byte(unsigned char com, unsigned int dat)
{
 unsigned char i=0;
 unsigned long data;
 data=(((unsigned long)com)<<24)|(dat<<8);
 DAC8760_LATCH_1_();
 DAC8760_LATCH_0_();
 DAC8760_SCLK_0_();
 delay_us(5);
 //DAC8760_con_write();
 for(i=0;i<24;i++)
 {
  DAC8760_SCLK_0_();
  if(data&0x80000000)
  {
   DAC8760_DIN_1_();
  }
  else
  {
   DAC8760_DIN_0_();
  }
  //delay_us(2);
  DAC8760_SCLK_1_();

 // delay_us(2);
  data<<=1;
 }

 DAC8760_SCLK_0_();
 delay_us(1);
 DAC8760_LATCH_1_();
 delay_us(5);
 //DAC8760_DIN_1_();

}
/***************************
 * 读字节

 **************************/
uint DAC8760_read_byte(unsigned char com, unsigned int dat)
{
 uint data=0;
 uchar i;
 DAC8760_write_byte(com,dat);
 DAC8760_DIN_0_();
 DAC8760_LATCH_0_();
 DAC8760_SCLK_1_();
 for(i=0;i<8;i++)
 {
  DAC8760_SCLK_1_();

  DAC8760_SCLK_0_();

 }
 for(i=0;i<16;i++)
 {
  DAC8760_SCLK_1_();

  if(DAC8760_SDO_())
  {
   data|=0x01;
  }
  DAC8760_SCLK_0_();
  //DAC8760_delay(2);
  data<<=1;
 }
 DAC8760_LATCH_1_();
 return data;
}

void DA_init()
{

  CLk_clear;
   DAC8760_write_byte(DACResetReg,0x0001);
   DAC8760_write_byte(DACConfigurationReg,0x0088);
   DAC8760_write_byte(DACControlReg,0x1006);
   DAC8760_write_byte(DACDataReg,0xffff);

}

这是我的程序。电路连接都是按照技术手册连的，除了没接隔离器。用读函数读出一直为0.。能否帮我看下程序，谢谢
