TLC5540的CLK接口问题

这个时钟接口是用晶振接给它，还是用什么芯片产生时钟信号给它的？菜鸟求解哈，多谢啦

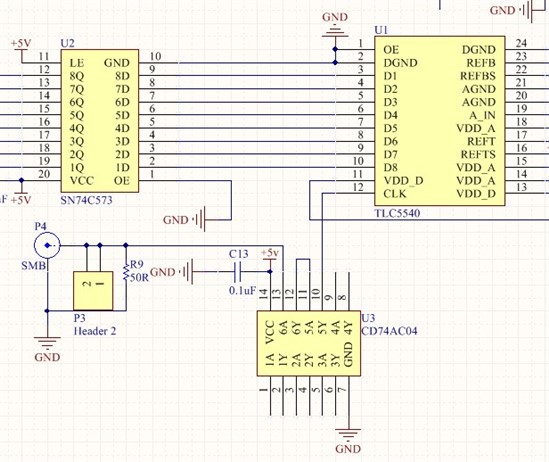

时钟部分接的电路是这样的

TLC5540的时钟可以由DSP或MSP430来提供，如果系统中没有的话，可以考虑使用TI的时钟器件，比如CDCE913,CDCE62005等。

这个CLK借口需要接入脉冲时钟信号，不能够直接接入晶振的。晶振产生的是正弦波，而且IC内部要有相关振荡电路才可以的。

楼主可以采用时钟器件，比如NE555，CD4060等芯片来产生时钟脉冲信号。

TLC5540的CLK需要接入脉冲时钟信号，不能够直接接入晶振的。它的时序控制比较方便，输出使能端OE一直置低，通过控制时钟输入端CLK来控制采样速率和存储速率。在电路中，把外部输入的时钟作为TLC5540的CLK端和计数器的时钟端。

多谢啦。那MSP430的速度不是比较慢，能满足这个高速AD是要求吗？

多谢啦，嘻嘻

接晶振没有用，需要外接单片机、DSP之类的给时钟信号。
