接地不良引起的单片机复位,求教!

时间:10-02 整理:3721RD 点击:

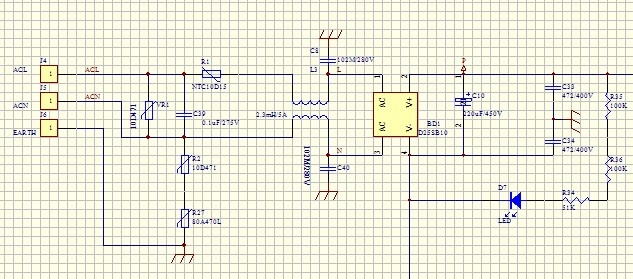

我最近设计了一款AC200V的无刷电机驱动器,用的开关电源供电,L,N进线端两个Y电容102,整流过后正负直流端两个Y电容472,现在出现的问题是,当我没有接地或者接地不良的情况下,单片机很容易复位,我用示波器测量了,在接地不良的情况下,电源电压非常不稳,把地线接好以后就稳定了;开始我以为是漏电流过大的原因引起的,我将容值改小,问题依然存在,于是我把所有的Y电容全部拆掉,系统工作就正常了,现在很纠结~
      问题点是,不加Y电容,用户在没有接地的情况下系统不会出现问题,但是存在安全隐患,容易触电;加了Y电容,客户如果没有良好接地,系统又容易复位,做了N多实验,还是没有太好的解决方案,在此求教各位烧友,看看哪位大虾能给我提供点意见,在此谢过~~


接地是必须的,不然接了安规电容也不安全啊!

看看

接地不良本来就是有问题的,为什么会允许这种问题存在呢!
