高速比较器3116 输出问题

做了一个opa690的前级放大后接3116，测试用100mv-vpp的正弦波，输入800K，输出还能出方波，再往下边沿会震荡，问题是 示波器通道1接输入端能看到正弦波，通道2 接上后输出震荡的会更厉害，输入的正弦波也有变形，这是为什么？（有人说是输出反射到输入，是通过什么路径？有办法减弱吗？   ）

通道2 是接在比较器的输出端，后来试过输出串个200欧姆的电阻就不会震荡了是为什么？

请上传原理图图以及给出测试条件。

首先请楼主分别测试在连接TL3116时和不连接TL3116时OPA690的输出端，以确认是放大器OPA690产生了振荡还是TL3116产生了振荡。其次请楼主提供电路图以及测试结果图，最好能标明振荡频率。谢谢！

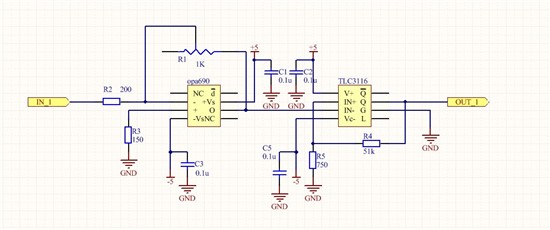

我的测试是使用100mv——vpp，1M正弦波，没接3116时opa690输出没有震荡，下面是原理图

通道1接输入信号，通道2没接时捕捉的信号

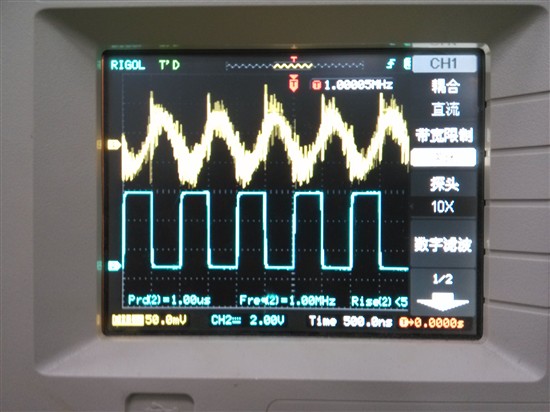

通道2接上后输出的波形

输出接300欧姆电阻后的波形（输入信号变形的没有上面那个严重）

想问一下，是什么原因造成上面这两个现象的，而且频率降到到了500k左右也会由于输入信号的变形，使输出边沿震荡的非常厉害。

1、从第一幅图看，楼主使用的信号源的输出的信号质量很差；

2、接上通道2后，正弦信号波形失真，有可能是两个原因：信号源带负载能力差，输出振荡；或者是测量方法的缘故，示波器的地线离信号测试点过远；

3、楼主请拍一张整理的连接图上传，标明测试点和方法；

第一幅图的测试是100mv-vpp条件测试的，有噪声看起来信号源不是很好，而且是信号源已经接在电路输入端上了，（如果不接看起来会更好些）

示波器的地线都是夹在输入端或输出端旁边的地平面上的

在比较器输出接上通道二后震荡，探头这个负载会很大吗？我还是不能理解，如果是信号源带负载能力差，应该是信号源输出幅值会衰减的啊

tl3116我也做过，给它的供电电压为正负5，会烧掉，改为3,，3后，能整形上8兆，再就上不去了，这有什么原因吗？

怎么会烧掉呢。我就做过，供电是正负5的，我后级接反相器整形，波形还挺好的，不加反相器波形也可以啊。我做过10M的。

是真的，我都烧两块了，第三块，连好电路以后，芯片烫的厉害，我什么都没动，将正5改为3.3v' 负极接地，然后就可以用了，整形为1hz到8mhz，我输入信号峰值一开始都是4v。对，你做过vca810吗？做这个遇到很严重的问题。

VCA810我让我队友焊过，不过有高次谐波，波形有失真，我问过其他的人也有这个问题，不过他们的谐波比较小，估计还是布局走线问题影响了，你的问题是什么？

做vca810是，输入20mv小信号时输出几十毫伏信号时噪声很明显，加低通滤波没效果，楼上知道怎么解决吗？

函数发生器输出直接接示波器时，输出800khz方波，应该也会出现边缘震荡，应该是表笔负载的原因，尝试表笔矫正下，或输出串联电阻，阻抗匹配下

你的噪声是高频噪声还是整个频带都有的？然后你看看你输入信号的信噪比和输出信号的信噪比。如果噪声是输入端就存在的，那你试试用屏蔽线来传输信号。如果只是输出端噪声大，那可能是你的地线没处理好。或者你后级接了什么电路？

电阻起隔离作用，51Ω就行

用SMA头试试。。。这样的话好很多

能给我你的电路图吗？你用的是滞回比较器吗？
