数字地和模拟地布局是混在一起会有什么后果？

最近做了一块板子，通过mic录音，布局布线时数字地和模拟地混在一起。现在录进来的声音有很大的呲呲声，初步怀疑是布局布线不科学导致的，请问有人遇到过这种情况吗？
--来自微水木3.2.0

 放大1000倍噪声.wma(在新窗口打开)

重新做板吧。这种数模混合的电路是很讲究的，估计够你折腾几个月了

模拟地和数字地用一块儿地没有问题
但布局的时候，要把模拟的电路放在一起，跟数字的分开

用示波器看看


我用了两块地，但是布局时混在一起了，没把模拟地单独放一块

示波器看有噪声，但是不清楚是我说的这个原因还是其他原因引起的

我电路里没有这个东西

你的这个吱吱的声音是白噪声，多数是器件引起的，换个运放吧。

把离mic近的数字信号断开
或者把图发出来


MIC附近就是铺铜数字地

那你同时犯了两个错误。。。

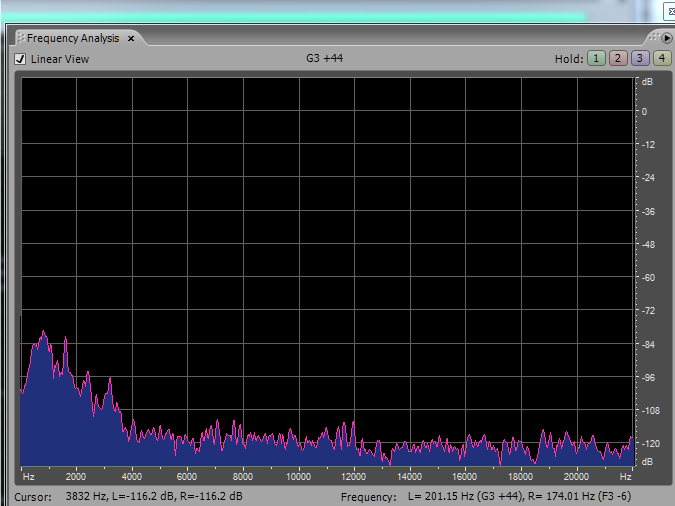

我在没有输入的情况下录了噪声，做看频谱，5000hz以内幅度特别大。

除了布局没把模拟地放在一起，还有哪个错误？

我试过，不经过运放直接录也有这个声音

关注，最好有图。

分成两个地

这是MIC没有信号输入时，示波器在运放输出探测到的波形

这是MIC没有信号输入时，示波器在运放输出探测到的波形

您好，我更新了一下帖子，麻烦您再看看，谢谢

您好，我更新了一下帖子，麻烦您再看看，谢谢，看我的频谱图，算是白噪声吗

您好，我更新了一下帖子，麻烦您再看看，谢谢

好


把mic拔掉，换成一个600ohm电阻或者2K电阻
看看还有没有噪声？看看是mic的问题还是后面电路的问题

看功率环路是否穿过敏感模拟
没交叉没关系
