斩波运放仿真运放失调电压的问题

时间:10-02 整理:3721RD 点击:

全差分运放失调电压仿真方法:


Testbench:

图1

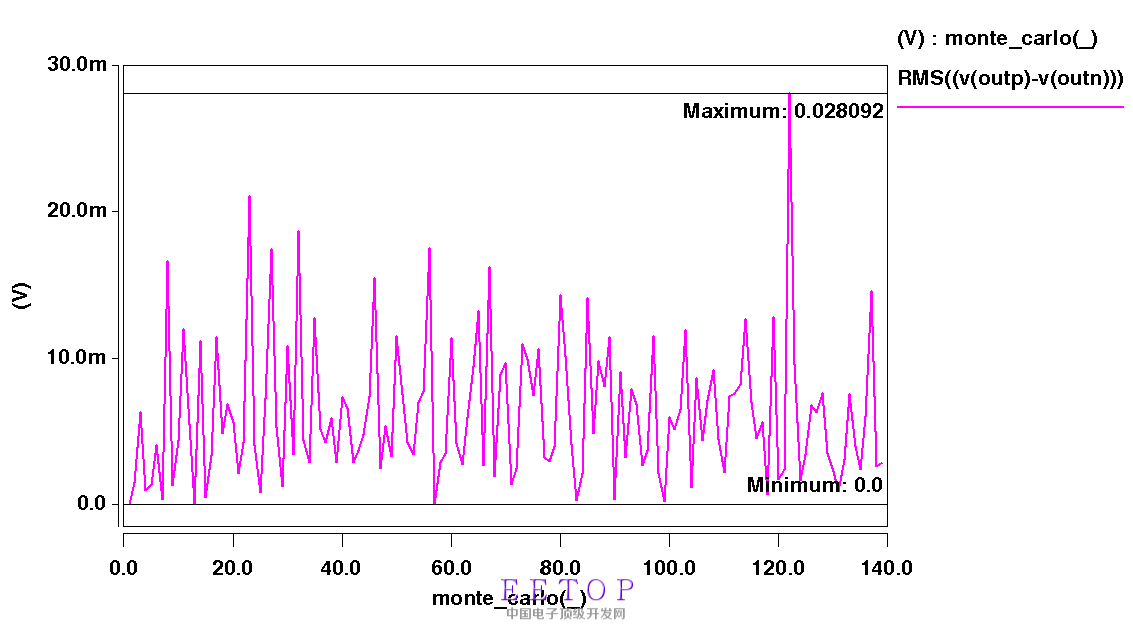

仿真使用tt corner + global variation + localvariation(所有管子加上mismatch)。仿真得到输出outn-outp电压即失调电压,monte=100.仿真结果如下:

图2

上述结果表明仿真时,全差分运放共模反馈环路是起作用的,输出稳定在共模电压附近,失调电压在0-28mV。共模反馈电路能够正常工作,使输出OUTN与OUTP的共模电压与vcm相同。

仿真带有斩波模块的全差分运放使用瞬态(monte carlo仿真)以及pss仿真。

1.pss仿真

使用spectre平台仿真。CLK为时钟信号。

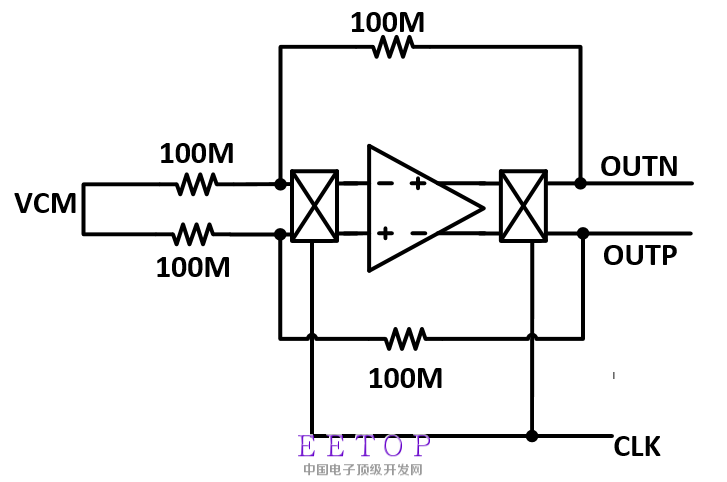

Testbench:

图3

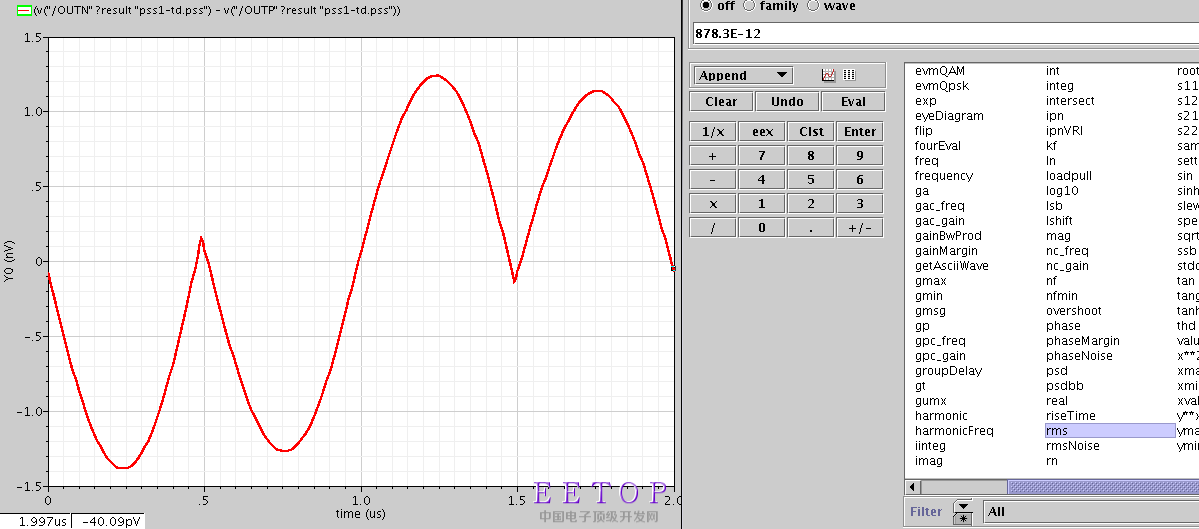

仿真结果:


图4


仿真结果感觉过小,偏差可能没加进去。

2.瞬态仿真(monte carlo仿真)


仿真testbench与PSS仿真相同,只跑瞬态仿真(monte carlo),使用tt corner + global variation+ local variation。

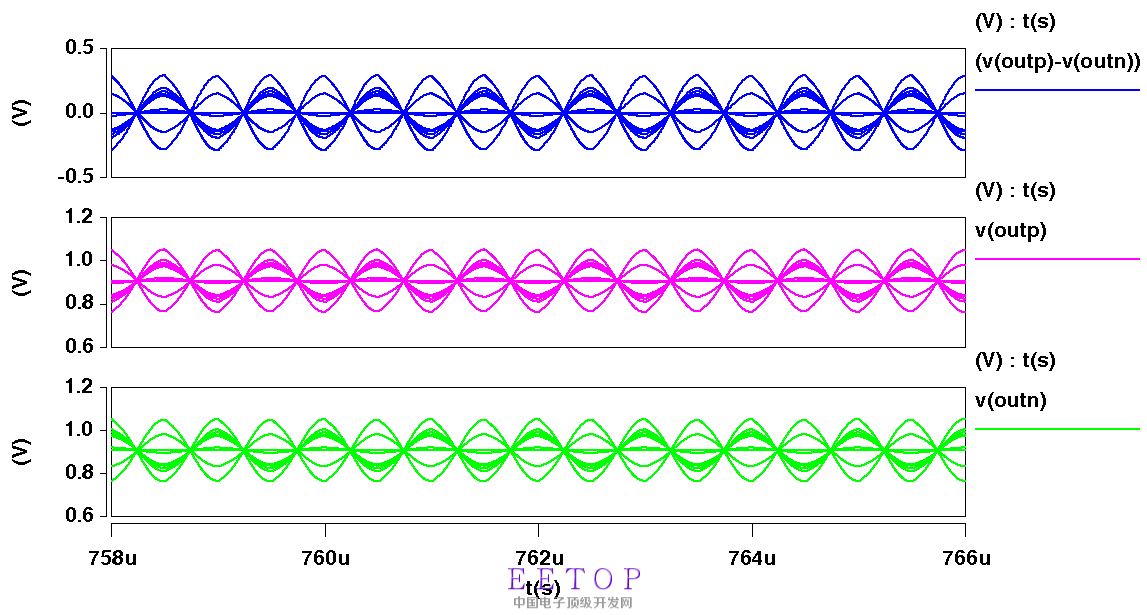

图5 输出端OUTN与OUTP的波形

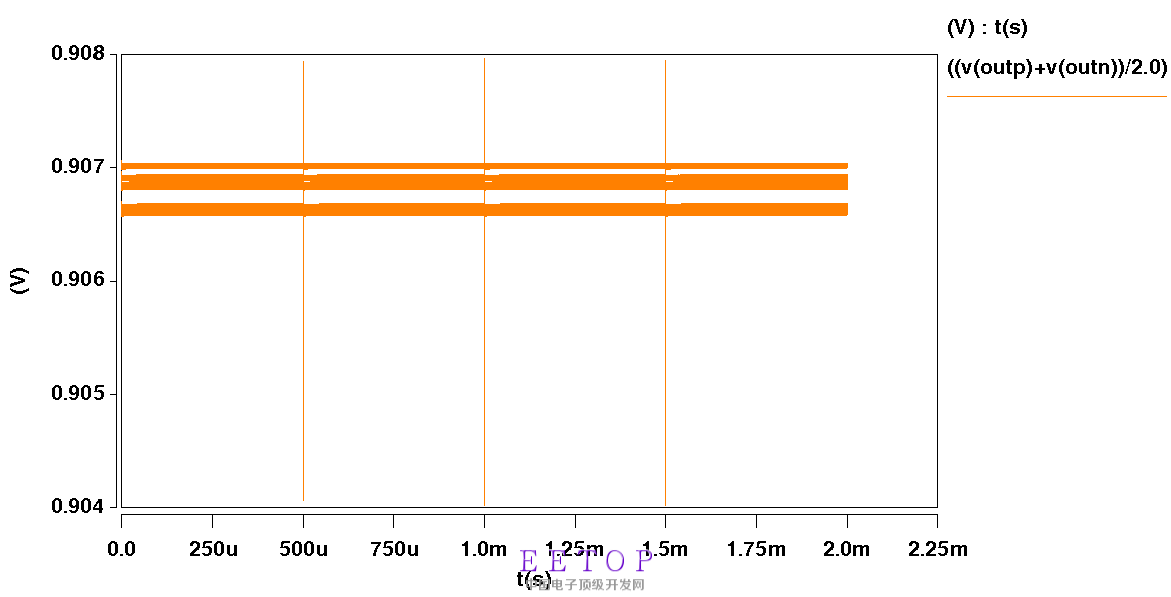

6 输出端OUTN与OUTP的共模电平

输出端Outn与OUTP近似差分输出(这说明全差分运放的共模反馈电路还是正常工作的),但是以输出端电压差值作为失调电压,那么失调电压结果过大。这样测得的结果也是错误的。

我想请问大神们,你们是如何测试斩波运放失调电压?运放瞬态仿真是开环还是闭环?具体测试电路如何搭建?

图1

图2

图3

图4

图5

图6

请大神们指教

别沉呀!

大家一起交流下!

有没有知道的朋友讨论一下
