基于ASIC控制无刷电机的方法及应用
时间：10-02
整理：3721RD
点击：
（欢迎技术交流，提供技术文档，参考设计，样片。杨先生：15982967213 QQ：2885790814）
使用专用ASIC做直流无刷电机控制，优势是明显的：
1. 不需要软件开发/调试，缩短产品开发周期。2. 免除了MCU所需的硬件和外围器件，如晶振、ROM、RAM，成本上有优势。
3. 无需烧录固件、进一步降低生产成本。
4. 电机的保护、检测、调速均在纯硬件环境下，没有程序跑飞问题。稳定性更强（ASIC工作从不掉链子）
但是有局限：
1.须带霍尔传感器检测相位，无法应用于无传感电机控制。
虽然免除不了霍尔元件，但在单相高压无刷电机产品上，仍有明显的综合成本优势。
因此适用于风扇、风机、流体泵等产品上。
使用专用ASIC做直流无刷电机控制，优势是明显的：
1. 不需要软件开发/调试，缩短产品开发周期。2. 免除了MCU所需的硬件和外围器件，如晶振、ROM、RAM，成本上有优势。
3. 无需烧录固件、进一步降低生产成本。
4. 电机的保护、检测、调速均在纯硬件环境下，没有程序跑飞问题。稳定性更强（ASIC工作从不掉链子）
但是有局限：
1.须带霍尔传感器检测相位，无法应用于无传感电机控制。
虽然免除不了霍尔元件，但在单相高压无刷电机产品上，仍有明显的综合成本优势。
因此适用于风扇、风机、流体泵等产品上。

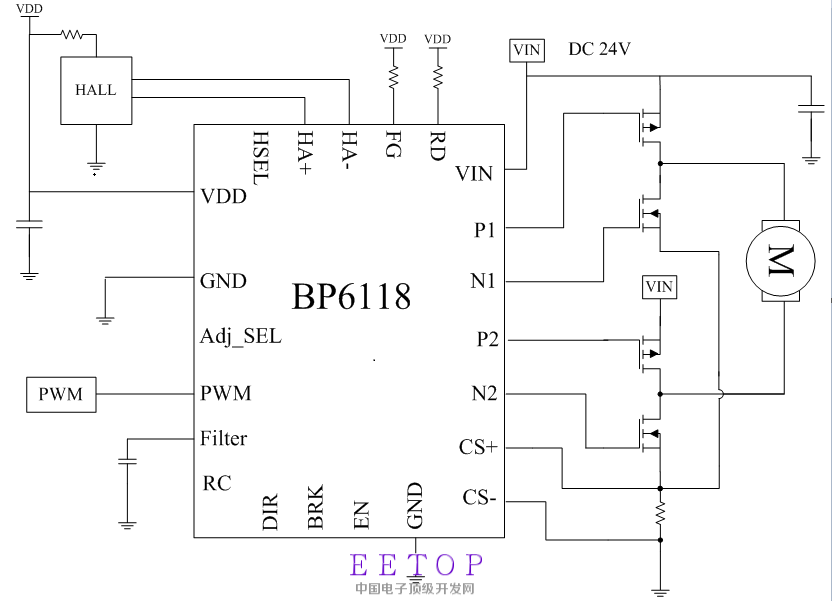

单相方波无刷电机驱动电路

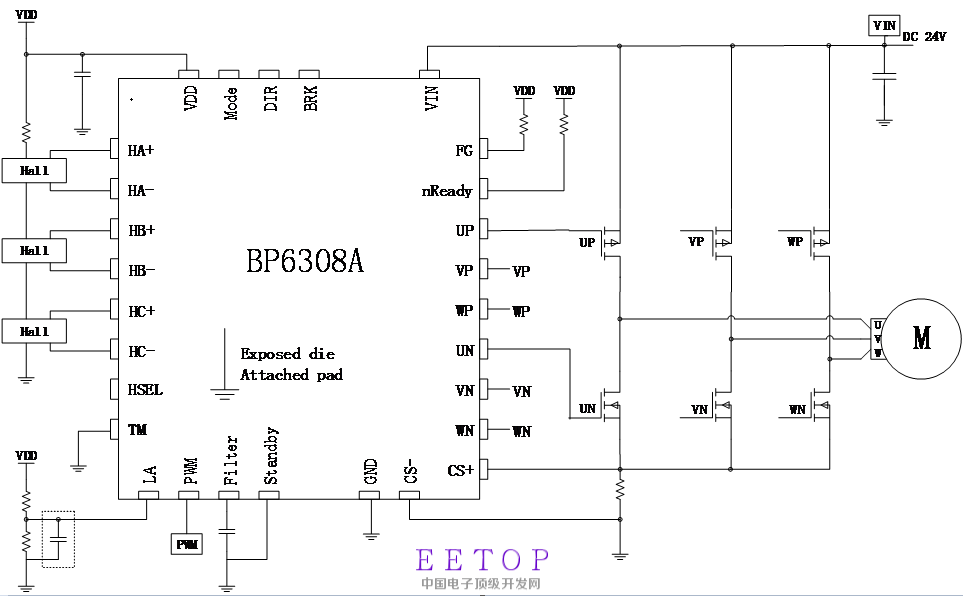

三相正弦波/方波驱动电路

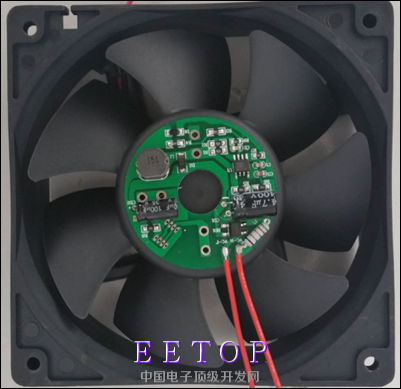

应用实物-IT风扇
PCBA

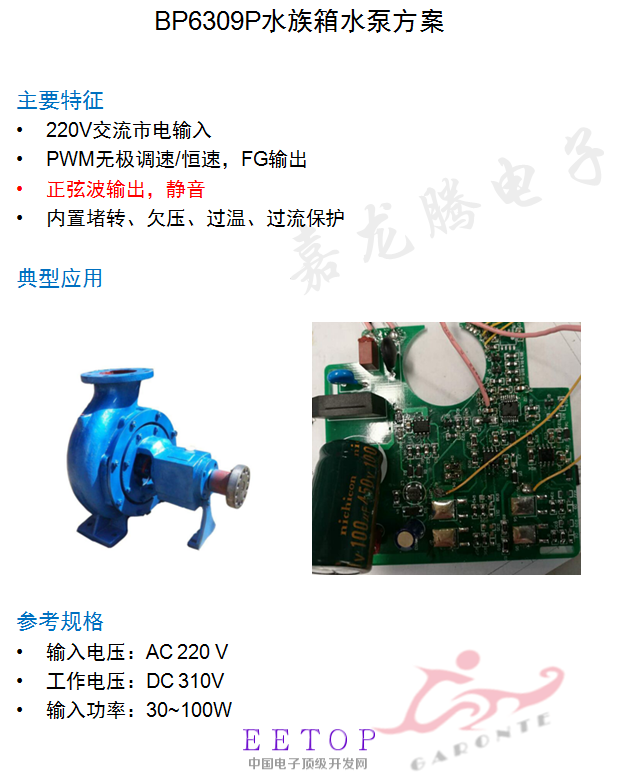

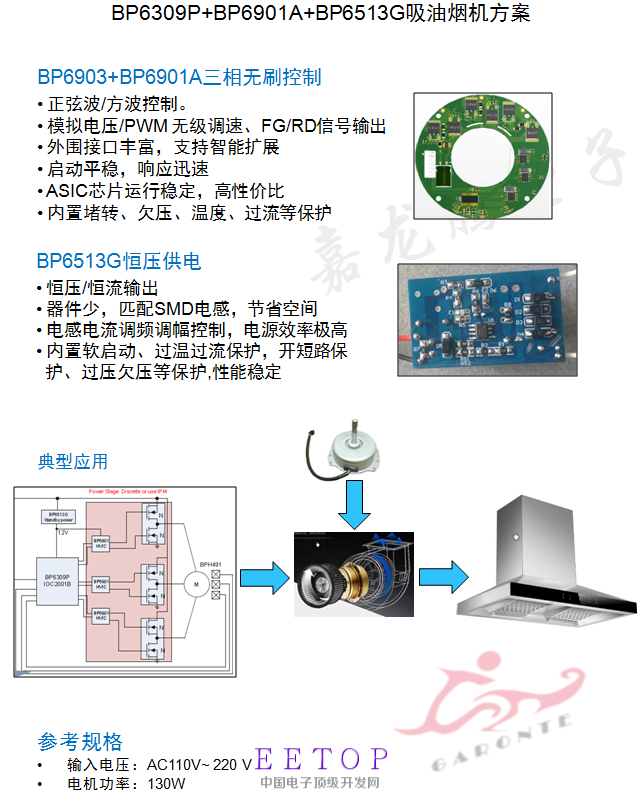

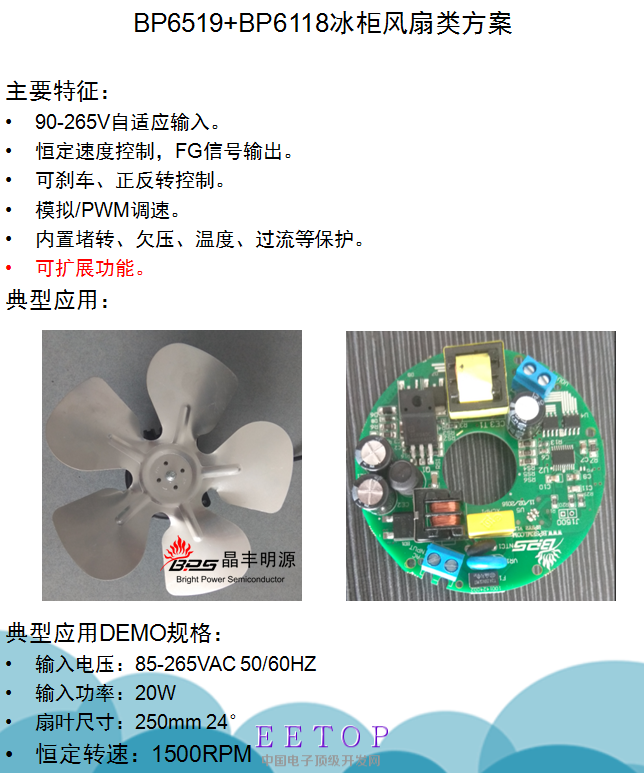

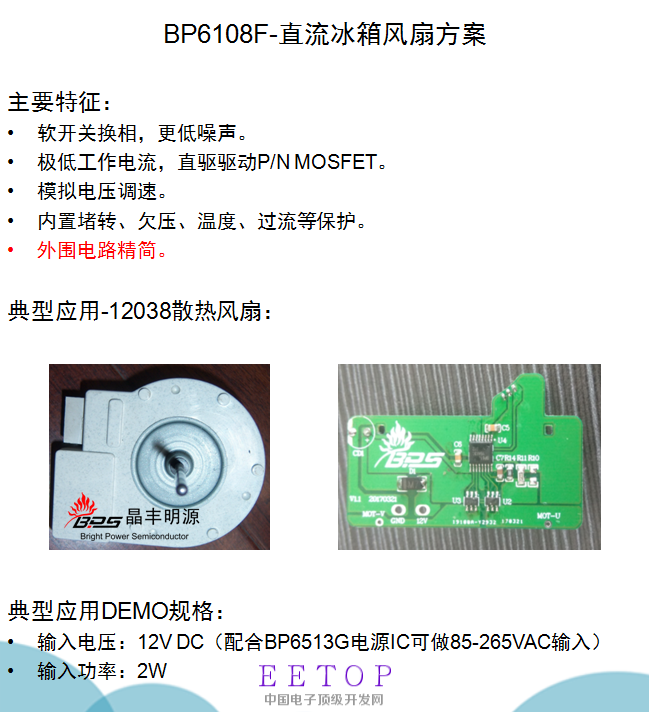

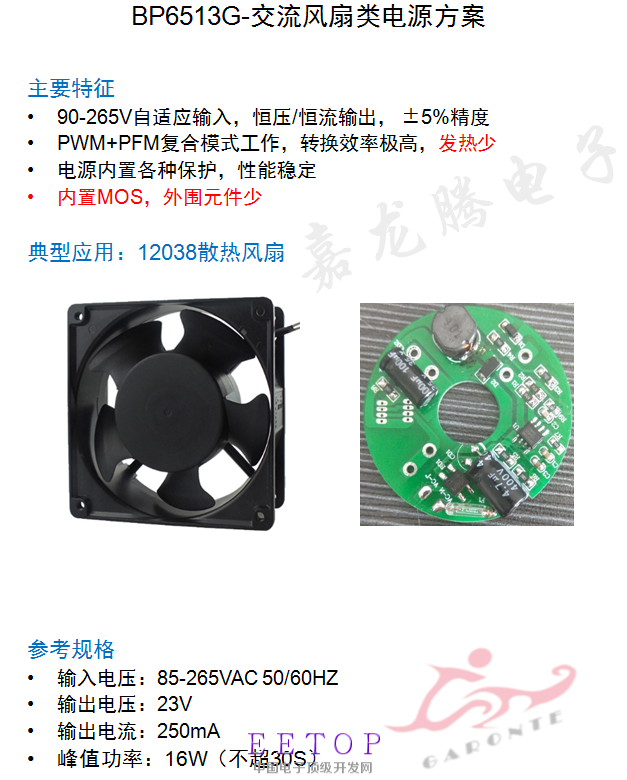

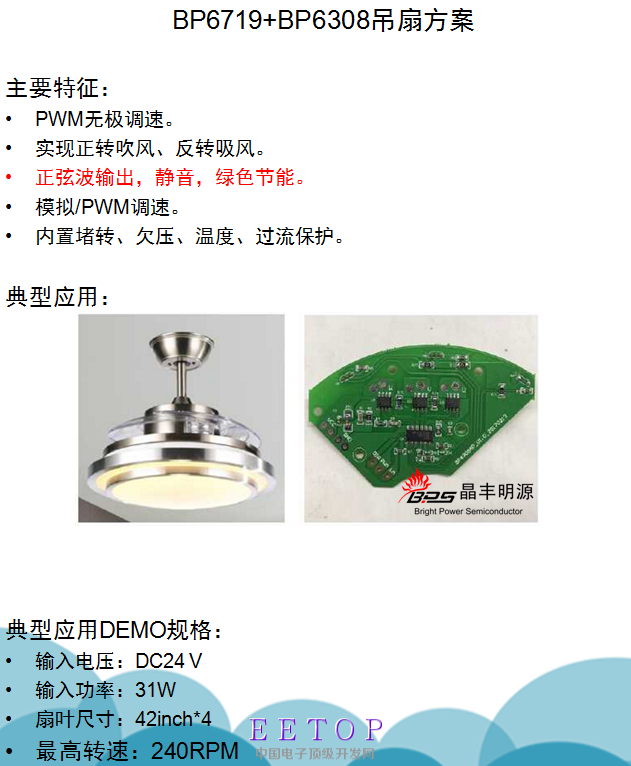

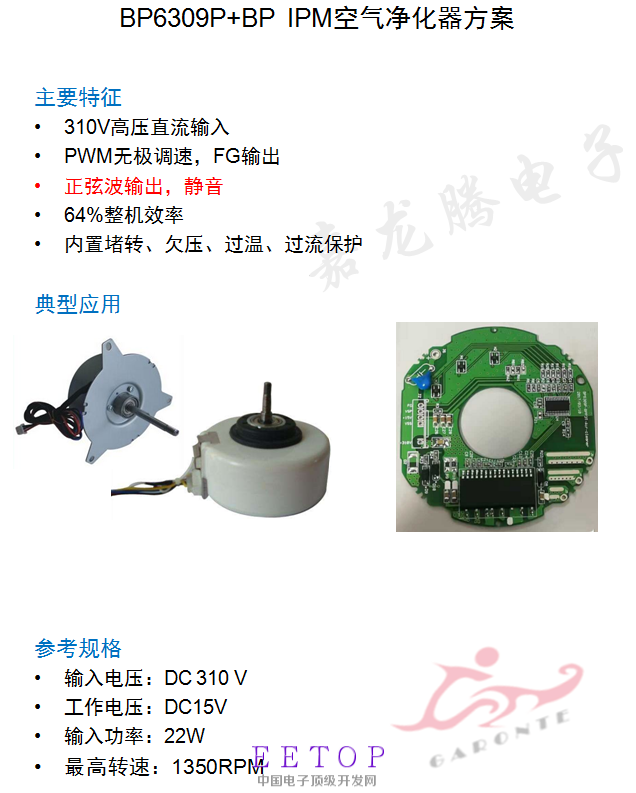

应用实例：
