请教各位大神，关于开关电容滤波器

小弟最近在想做一个截止频率可调的低通滤波器！

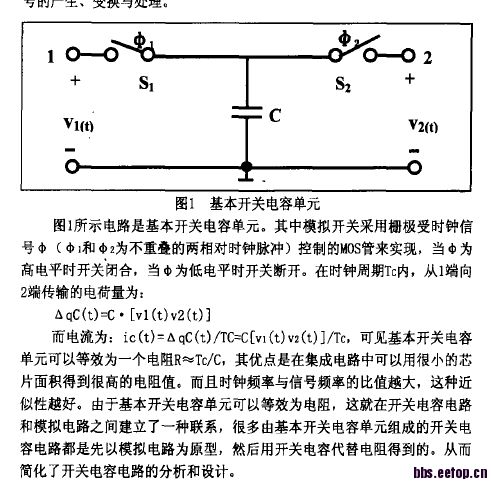

传说中的原理是：用脉冲去控制mos开关的通断，再通过控制脉冲的频率来改变其等效电阻！

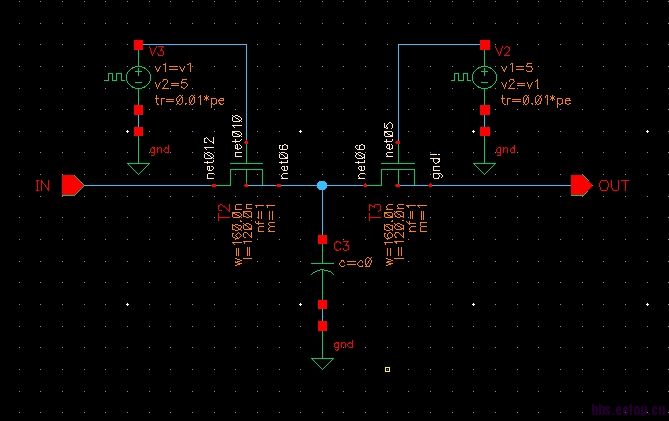

用于等效电阻的开关电路如图1：

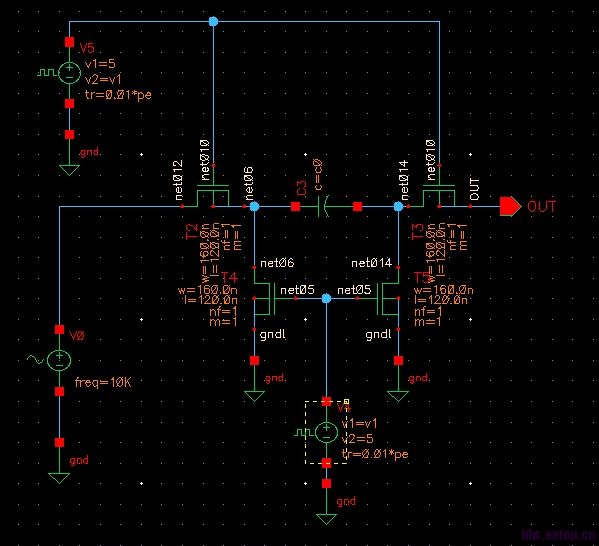

这是另外一种等效方式

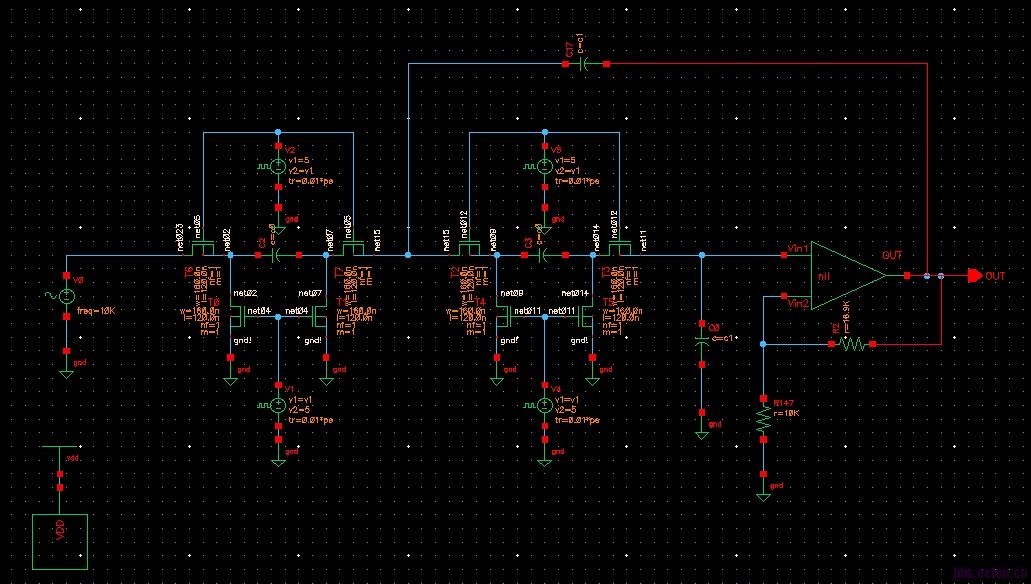

这是小弟用第一种等效方式搭的一个简单的二阶测试电路，如图2：

结果却很郁闷，无论我如何改变脉冲的频率，其幅频响应都没有任何变化
被这个问题堵了一周了，还是没有发现问题在哪
特再次请教各位，万分感谢！

有量测各点的波形图吗?

做了瞬时测试，发现在第一个开关的之后，第二个开关之前，波形已经畸变了，完全没有正弦信号的样子
但，还是不知道为什么错了！
不知道你有什么看法?
谢谢

时序有问题没

小兄弟，开关的时序有问题
R=u/I=u/Qf=1/fc
所以一定要有电荷量转移．而你的时序没有办法完成电荷转移
