将0V-9V的5MHz方波信号转为1V-10V的方波信号
时间:10-02
整理:3721RD
点击:

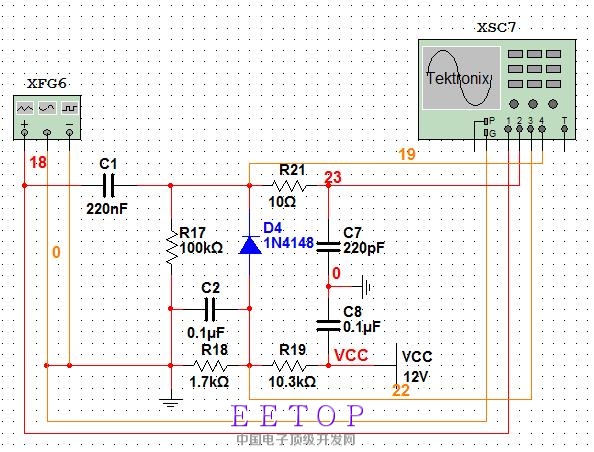

向各位大神求助!最近设计了一个作电平转换的电路,目的是把0V-9V的5MHz方波信号转换为1V-10V的方波信号,用到的电路如下图所示。
刚开始的时候没有焊电容C7,也在电脑上做了仿真是没问题的,结果在电路板上测试23号和19号点的时候发现信号被抬了4V多,如下图
后来把电容C7焊上以后,发现19号点的信号有所下降,加大C7容值以后发现19号点的信号基本达到1V-10V,但是此时23号点的信号已经被滤成三角波了
求教各位大神这是什么原因?谢谢
刚好像没传上去
刚开始的时候没有焊电容C7,也在电脑上做了仿真是没问题的,结果在电路板上测试23号和19号点的时候发现信号被抬了4V多,如下图
后来把电容C7焊上以后,发现19号点的信号有所下降,加大C7容值以后发现19号点的信号基本达到1V-10V,但是此时23号点的信号已经被滤成三角波了
求教各位大神这是什么原因?谢谢

刚好像没传上去
