关于模拟差分输入提高共模电压的设计，请大家帮我看看，是不是有问题！

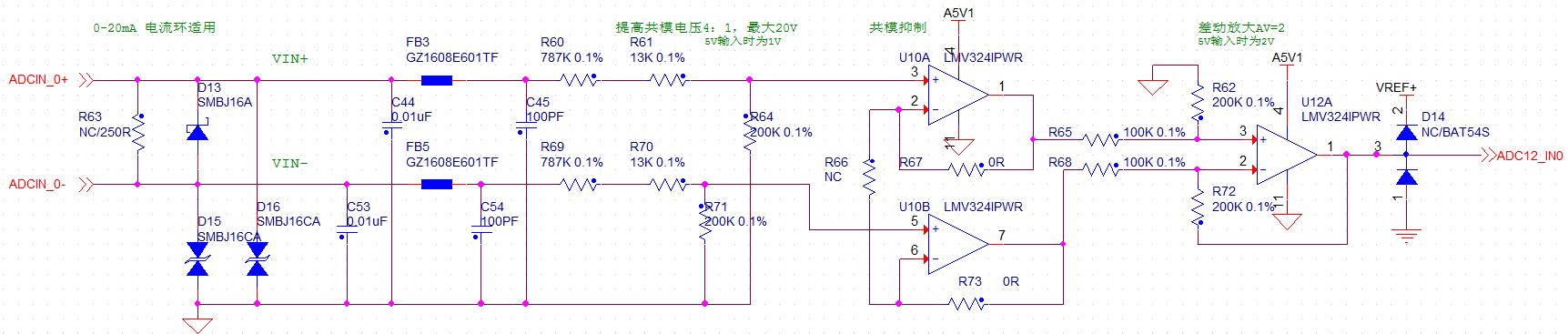

当前的几点说明：
1、这个设计是用于模拟信号量的采集，采集输入量为0-5V电压。预留了250R电阻，做为0-20mA的接入采集。
2、芯片选择为LMV324IPWR，工作电压为5V，轨至轨输入。也可以使用LMV934，指标更好些。此共模电压为5V。
2、输入信号先经磁珠过滤后进电阻分压，等到25%的衰减，用于提高共模电压，当5V供电时允许最大共模电压为20V。前端输入保护也是16V。
4、差分信号分别进U10两个放大器后进行共模抑制，输出后进减法器，输出。
5、最终输出电压范围为0-2.5V，ADC的输入为2.5V基准。
目前遇到的几个问题
1、由于仪表放大器太贵，所以设计使用了普通的放大器进行共模的抑制，是否可行。
2、目前共模抑制部队会受到两个正、负通道输入阻抗的差异而导致失去抑制能力，目前电阻选择为0.1%, 信号端输入阻抗为1M，也就是会有最少2K的差异，是否能起到相应的功能。
3、由于此设计可能会存在相位的变更，可能会引起自激，是否可以先进行一些预留的设计位用于后期的调整。
以上为几个设计中的顾虑，望指点。

都没人顶，自能自己来了。

实际测试后发现了几个问题
1、采集输入分压部分需要将接地更改为2.5V 参考电压，不抬高此电压负输入级无法工作。
2、当无输入电压时，最后输出级存在60mV左右的零电平，随着输入电压的提高，输出器零电平消失，单位电压的分离明显。
3、对于上面提到的零电偏移问题还不知道如何解决，是因为电阻的精度导致的嘛，需要如何调零。

OP07应该可以

OP07 要用金属壳的 塑料封装的没用
