利用cadence进行电路设计后仿真

时间:10-02 整理:3721RD 点击:

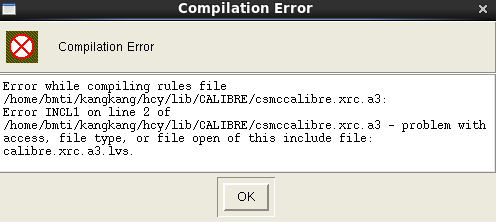

各路大神 请教一下 我用cadence进行后仿 进行PEX的时候 总是提示错误 提示页面如下图所示 请问这是什么原因呢 (已经通过了DRC、LVS检查)

应该是pex rule有问题。



    谢谢你 第一次发帖子 真的有人理我 哎呀好开心

这个问题已经被可爱的小伙伴解决了 改了两个地方 一个是存放电路的文件夹里面又出现了cdsclk文件 把它删掉了(schematic symbol latout里面可能都会有) 另外是自己建立的存放结果的空文件夹runpex放置的位置 应该与放置测试文件的文件夹CALIBRE放在一个文件夹里面 改了这两个地方以后 就没有出现上述错误提示了 与君共享

小编厉害 加油加油



    哎呀哪有 哈哈谢谢
