Altium designer PCB 封装 和 异形孔问题

大家好，我最近要制一款板子，有一个器件需要将 电路板中间的某部分 镂空，对于这个器件的 封装 不知道如何处理，如何在布线时 规定红色框内是要被 镂空的?  我想到的处理方法是 在keep-out layer 画出镂空部分的形状，不知道这样做出来的板子是不是这样的。

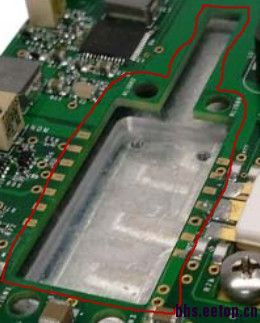

请求帮助，谢谢！该器件的形状如下图红圈中镂空形状所示：

是这样实现的。

的确是用keep out layer

Yes.

是这么做的
