cadence mos管电路 求帮助

时间:10-02 整理:3721RD 点击:
最近在做一个project,测量栅极漏电流,我在网上找到一篇文章文章给了张图, 我根据图示自己在cadence里面画了电路进行仿真。但是得不到结果。测量原理是测量电容电压上升的速率来测电流。


电路原理图如下

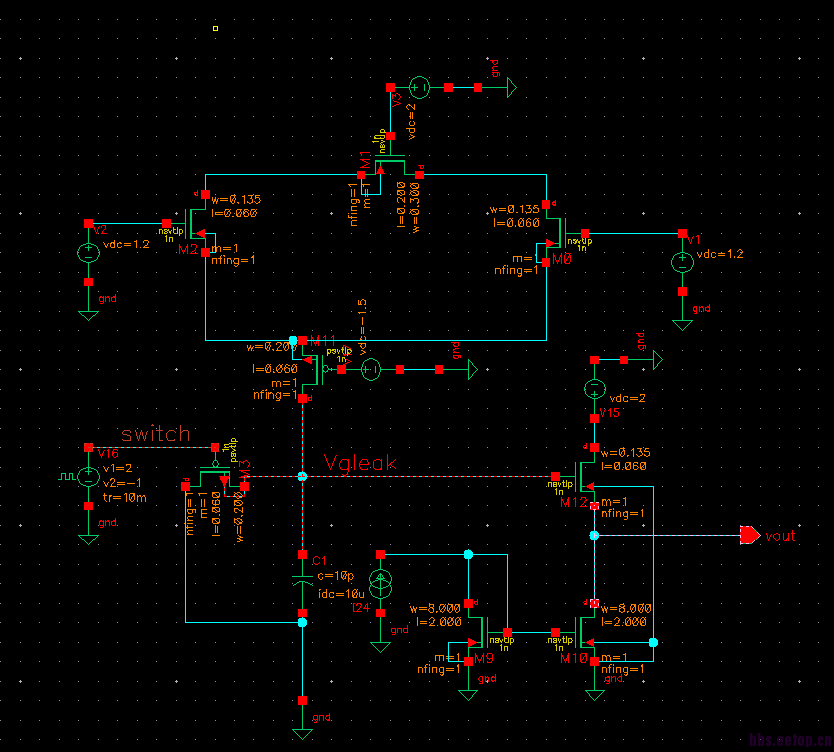

我的cadence电路图如下

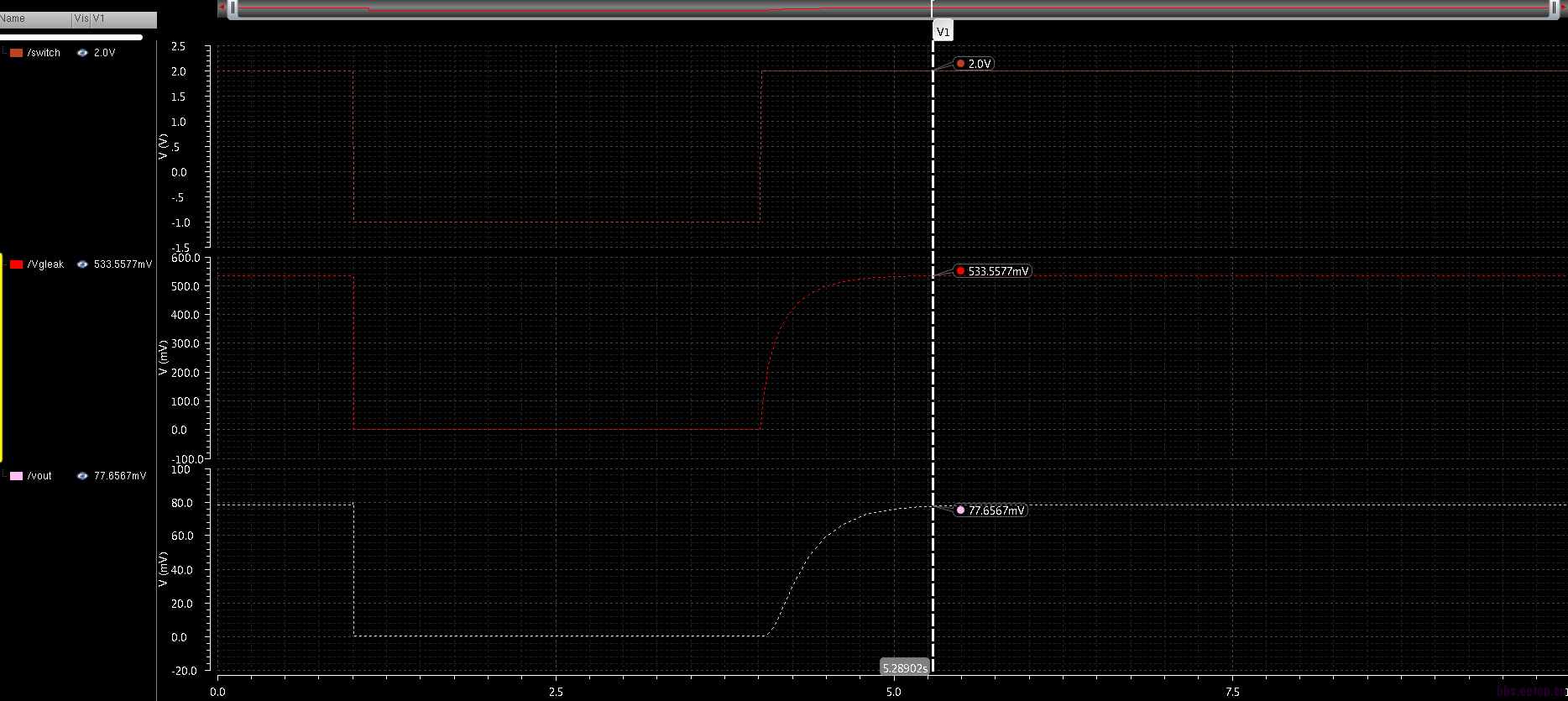

仿真结果



1:中间的那个PMOS是为了稳定VD/S,这是为什么?为什么能稳定VD/S,为什么需要稳定?
2:请大家帮我看看我的这个电路图画的对不对?能不能实现? 如果不能实现该做哪些改正?
非常感谢。

我的仿真结果也有问题,电压上升的时间太快了,这个没办法采样。还有个问题,cadence里面的mosfet是理想的吗?他/她有栅极漏电流吗?
如果要是能给出正确的仿真电路图,必有重谢。

求解答,非常感谢
