首页 > 研发问答 > 硬件电路设计 > 硬件电路设计讨论 > 关于FPGA电源芯片选择,我想知道它的CLK是干嘛的

关于FPGA电源芯片选择,我想知道它的CLK是干嘛的

时间:10-02 整理:3721RD 点击:
在为arria II选择电源芯片,我同时选择了LTM4644和LTC3605进行供电,但是它们都有一个相位检波器的外部输入时钟CLKIN引脚,我不知道这个引脚是干嘛用的,而且芯片手册上的实例中没有看到这个引脚有接什么东西,我想知道可以不接时钟吗?

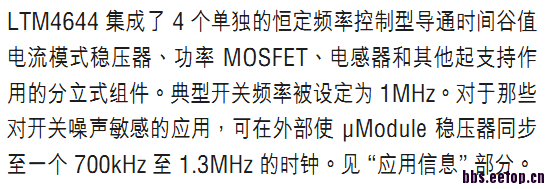

以LTM4644为例,功能如下:

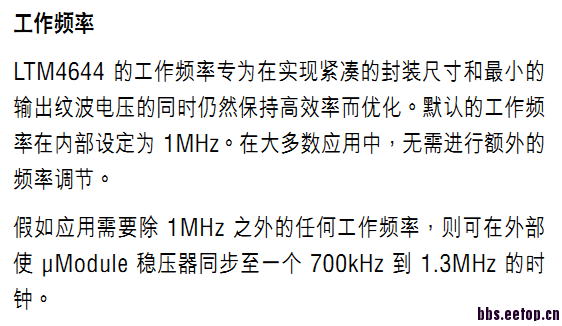

CLKIN引脚功能描述如下:

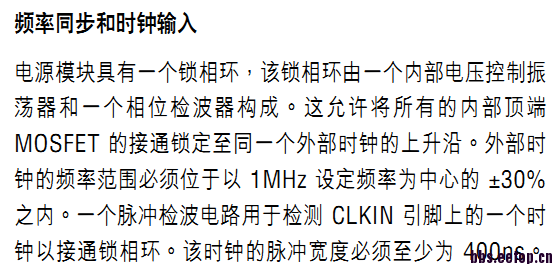

该引脚的工作原理如下:



再详细的描述如下:













就是想知道这个引脚到底需不需要接一个1MHz的时钟。

我是新人,第一次选择FPGA电源芯片,求哪位大神告知一下。

有人吗?拜托!

help

外部时钟引脚,如果不使用内部时钟,可以外挂自己需要的时钟。
