FPGA控制DAC7734，输出电压周期性置零，求高手指点迷津
时间：10-02
整理：3721RD
点击：
用altera cyclong EP1C12Q240IC控制DAC7734，用IL715进行信号隔离，DCR010505做电源隔离。

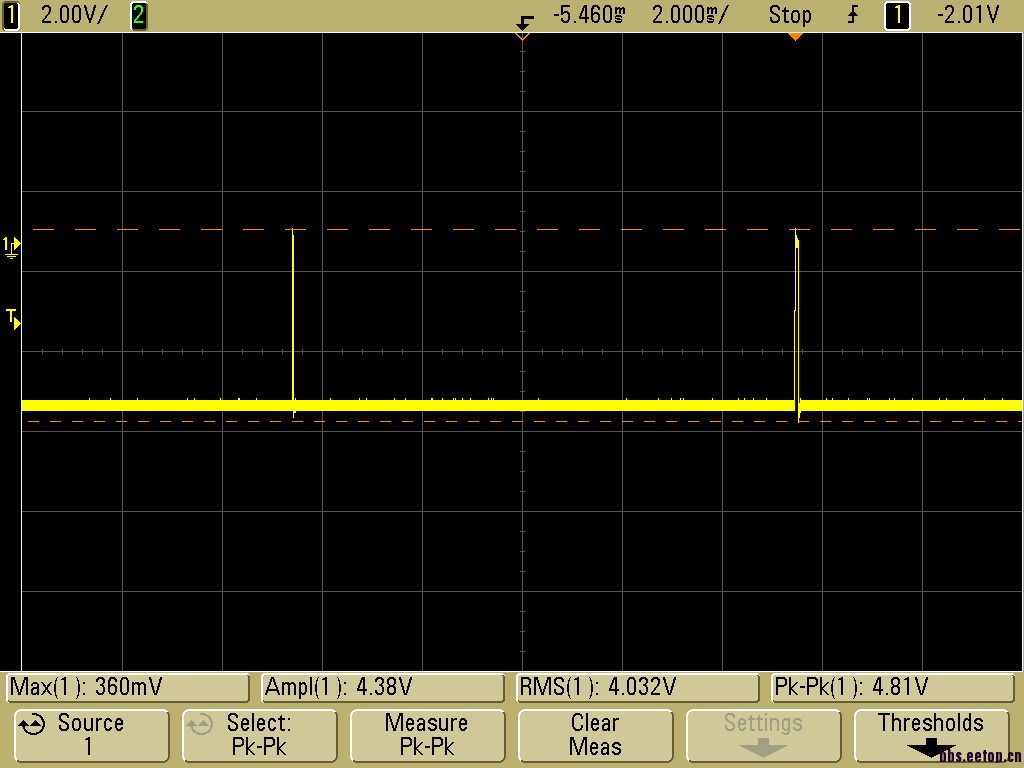

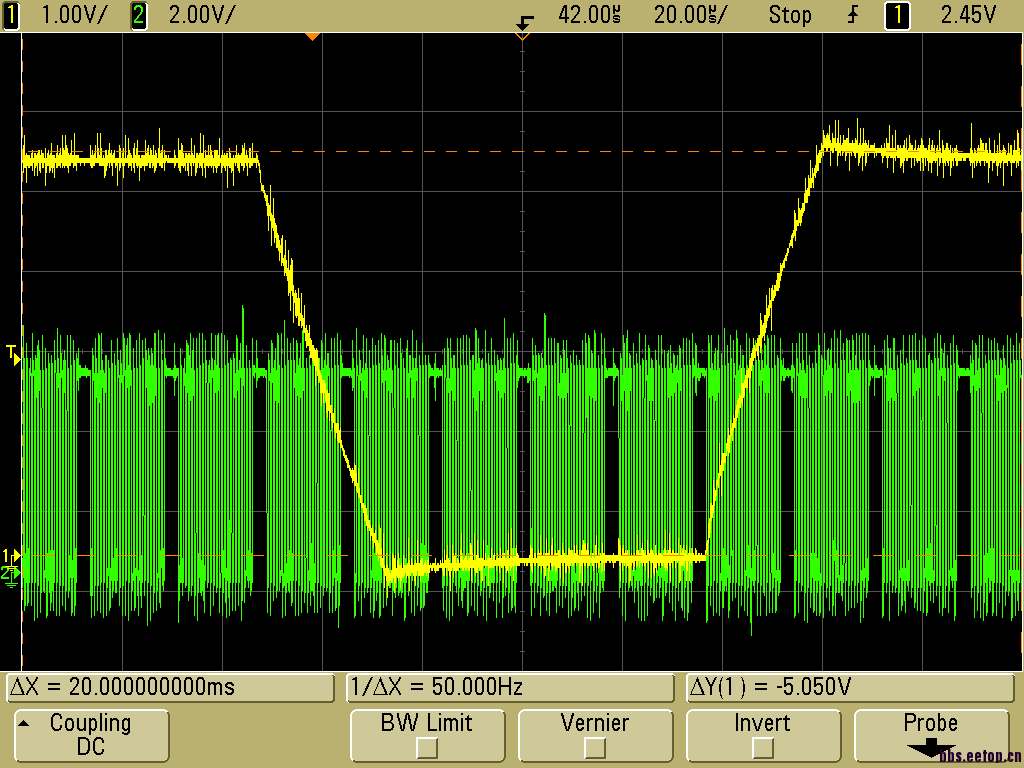

我输出的电压+5V，但会周期性到零，输出电压问题如图所示，绿线是DACLK
如果把隔离前后的地短接到一起，输出电压无任何波动。
已经做的工作：FPGA输出的控制信号用Signal Tap与示波器都提取过波形，没有问题，DArst一直置1；电压参考源与供电电源测量，精度相当满足要求，电源纹波百毫伏级。

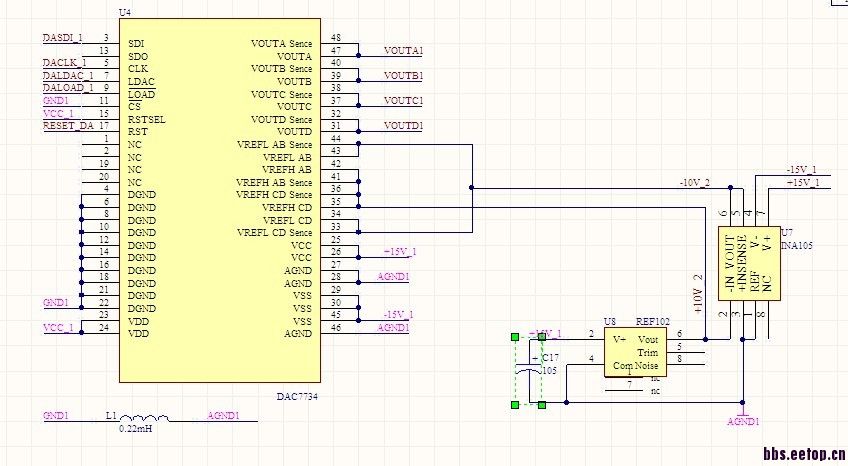

电路如图所示：
问题已经解决 谢谢大家
可否分享一下解决的过程~谢谢！
