请教一个芯片管脚电压范围的问题

时间：10-02 整理：3721RD 点击：

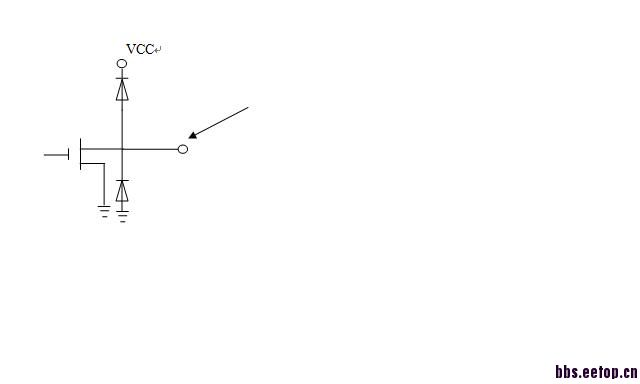

芯片手册中对于该OD门写着管脚电压必须在【-0.3，VCC+0.3】，我想请问一下，定该范围的原因是?

原因基本是，二极管的导通压降为~0.3v,太高或太低的电压损坏二极管，下一步就烧片子
